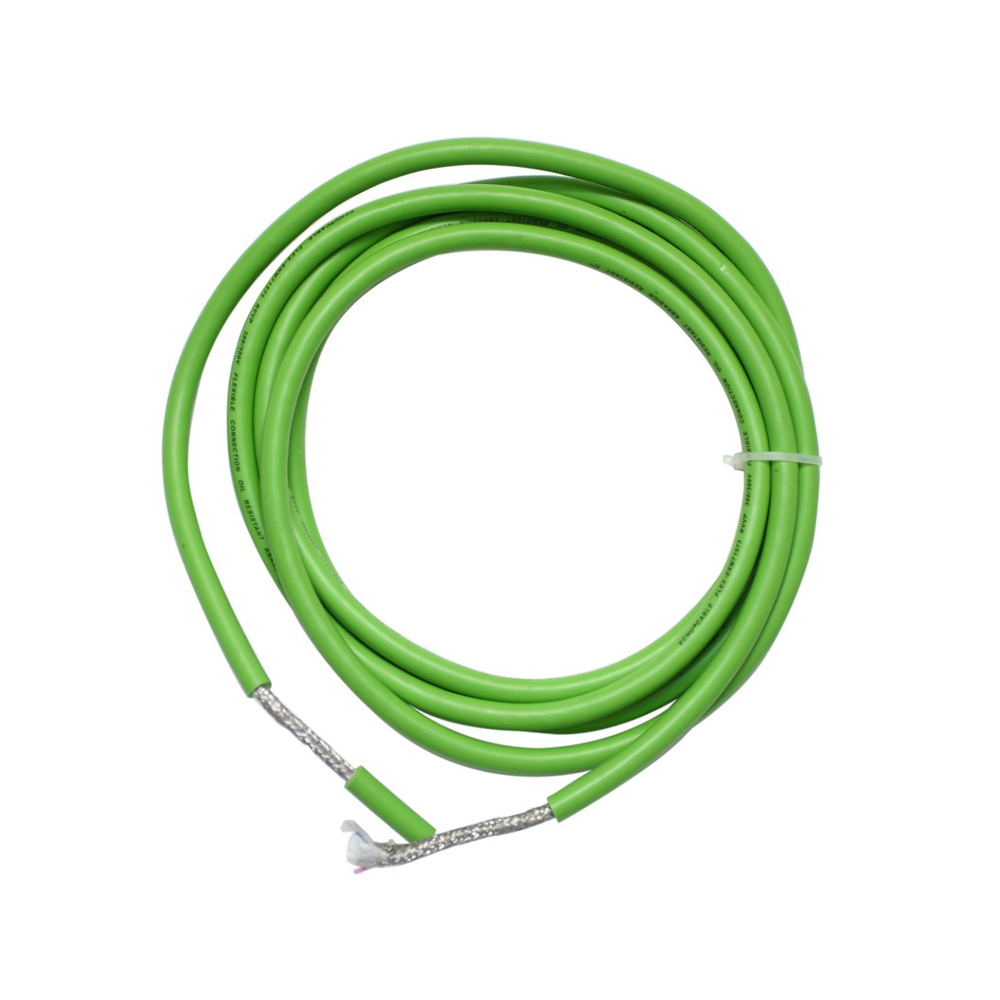

JQR-246P PVC-robotkabel, fuld kobberafskærmning

Signalintegritetssikring:
Det lagdelte afskærmningsdesign isolerer effektivt krydstale mellem strømledninger og følsomme kontrol-/signalledninger, hvilket forhindrer højfrekvent støj fra servodrev i at påvirke indkoderfeedback eller buskommunikation, og derved reducere fejlrater.
Økonomisk dynamisk holdbarhed:
Mens den giver god afskærmning, bevarer den den høje omkostningseffektivitet og millioner af bøjningscyklusser af PVC-robotkabler, der opfylder styrkekravene i de fleste industrielle automationsscenarier.
Grundlæggende miljøbeskyttelse:
PVC-kappen tilbyder grundlæggende beskyttelse mod olie, fedt, kølevæske og fugt og opfylder behovene i generelle industrielle miljøer.
Anvendelsesomfang: Anvendes til pålidelig transmission af blandet effekt og følsomme signaler i almindeligt industrielt automationsudstyr, hvor der er visse elektromagnetiske interferenser, og kablet skal modstå mellem- til højfrekvent frem- og tilbagegående bevægelse.
Fordele ved JQR-246P PVC-robotkabel
Fuldt kobberflettet afskærmningslag: Anvender højdensitet fortinnet kobbertrådsflettet afskærmning med ≥85 % dækning, der effektivt undertrykker elektromagnetisk interferens og sikrer stabil transmission af robotkontrolsignaler.
Meget fleksibelt dynamisk design: Fintrådet iltfri kobberledere kombineret med PVC-elastomerbeklædning opnår en minimum bøjningsradius på 5 gange den ydre diameter, velegnet til højfrekvente scenarier i robotsamlinger.
Vridnings- og slidbestandig struktur: Optimeret kabeltrådningsstigning og rivebestandig kappeformel modstår gentagne vridninger og friktion i robotkabelholdersystemer.
Oliemodstand og miljøtilpasningsevne: PVC-beklædning er modstandsdygtig over for olie, svage syrer og alkalier, hvilket gør den velegnet til komplekse industrielle miljøer såsom bilfremstilling og elektronisk samling.
Sikker og pålidelig certificering: UL/CE-certificeret, med flammehæmning i overensstemmelse med IEC 60332-standarder, der opfylder sikkerhedskravene for automatiseret udstyr.

Produktsalgsargumenter
Specialiseret kabel til industrielle robotter: Giver integrerede transmissionsløsninger til strøm, signaler og kontrol i automatiseret udstyr såsom seks-akse robotter og SCARA robotter.
Anti-interferenssignalsikring: Fuld kobberafskærmningsdesign sikrer stabil og forvrængningsfri transmission af servomotorens indkodersignaler og buskommunikation i stærke elektromagnetiske miljøer.
Long-Cycle Dynamic Lifespan: Består 10 millioner kabelbærers bøjningstest, velegnet til højintensive kontinuerlige driftsscenarier såsom bilsvejsning og materialehåndtering.
Økonomisk robotkabel: Optimerer omkostningerne, mens de opfylder dynamiske ydeevnekrav, hvilket giver et omkostningseffektivt valg til små og mellemstore automationsprojekter.
Hurtig udskiftningskompatibilitet: Standardiseret ydre diameter og interfacedesign, kompatibel med kabelkanaler og stik fra almindelige robotmærker, hvilket reducerer vedligeholdelsesnedetid.

Leder: Fin iltfri kobbertråd (Klasse 5 eller 6), specialtrådet. Tværsnitsområde: 0,25 mm² til 16 mm² (almindelig).
Isolering: Speciel fleksibel PVC eller elastomer, farvekodet.
Kernestruktur: Multi-core integration (f.eks. 4, 8, 12, 19 kerner osv.), inklusive:
• Elledninger
• Kontrol-/signallinjer (typisk snoede par for at reducere intern krydstale)
• Bus-/feedback-linjer (f.eks. encoder-par)
Indvendig kappe/fyldning: Fleksibel PVC eller fyldstof, der sikrer kernerne og reducerer intern friktion.
Afskærmningsstruktur (kernefunktion): Fuld kobberafskærmning:
1. Parafskærmning: Kritiske signalpar (f.eks. indkodere, kommunikationsbusser) kan bruge uafhængig afskærmning af aluminiumsfolie.
2. Samlet afskærmning: Fortinnet kobberflettet mesh med høj tæthed, dækning ≥80 %, hvilket giver omfattende elektromagnetisk afskærmning og pålidelig jording.
Ydre kappe: Modificeret polyvinylchlorid, med god fleksibilitet, slidstyrke, oliebestandighed (IEC 60811-2-1) og UV-bestandighed. Typisk grå eller sort.
Nominel spænding: 300/500V eller 0,6/1kV.
Testspænding: 1500V til 3000V (50Hz, 1 minut).
Langtidsdriftstemperatur: Mobil: -5°C til 70°C; Fast: -15°C til 70°C.
Minimum bøjningsradius: Mobil installation (i kabelholdere): 7,5 × D til 10 × D (D: kabelydre diameter).
Bøjningslevetid: >2 millioner til 5 millioner frem- og tilbagegående bevægelser i kabelbærere.
Torsion Ydelse: Kan modstå kontinuerlig vridning på ±180°/meter.
Flammehæmmende vurdering: Overholder IEC 60332-1-2.
