Omfattende introduktion til XLPE-isolerede og beklædte strømkabler

I. Definition og kerneegenskaber
XLPE-isolerede og beklædte strømkabler henviser til strømkabler, der bruger tværbundet polyethylen (XLPE) som lederisoleringslag og kan inkorporere andre materialer (såsom PVC, PE eller halogenfri polyolefin) som kappe. XLPE gennemgår fysisk eller kemisk tværbinding, der transformerer de lineære molekylære kæder af polyethylen til en tredimensionel netværksstruktur, hvilket væsentligt forbedrer dets termomekaniske egenskaber. Dette gør den til den almindelige og foretrukne teknologi til moderne lav-, mellem- og højspændingskabler.

Kerneegenskaber:
Enestående varmebestandighed: Langsigtet tilladt driftstemperatur op til 90°C, 20°C højere end PVC-kabler (70°C), med væsentligt forbedret kortvarig overbelastningskapacitet og kortslutnings termisk stabilitetstemperatur (250°C).
Højere strømbærende kapacitet: På grund af dens højere temperaturklassificering for det samme ledertværsnit er dens tilladte strømbærende kapacitet 20 %-30 % større end PVC-kablers. Alternativt kan der vælges et mindre tværsnit for samme strøm, hvilket sparer materialer og omkostninger.
Fremragende elektriske egenskaber: Høj dielektrisk styrke, lavt dielektrisk tab og høj isolationsmodstand, hvilket gør det særligt velegnet til mellem- og højspændingstransmission.
God modstand mod miljøbelastningsrevner: Den tværbundne struktur giver langt overlegen modstand mod revnedannelse under termisk og mekanisk belastning sammenlignet med almindelig polyethylen (PE).
Lang driftslevetid: Langsom termisk ældning af materialet resulterer i en typisk designlevetid på 30-40 år, hvilket langt overstiger PVC-kablers.

II. Hovedtyper og anvendelsesscenarier
Klassificering efter spændingsniveau:
Lavspændings XLPE-kabler (0,6/1 kV): Som f.eks. YJV- og YJLV-serien, der hurtigt erstatter VV-serien og bliver den absolutte grundpille inden for bygnings- og industristrømdistribution.
Mellemspænding XLPE-kabler (f.eks. 8,7/15 kV, 26/35 kV): Såsom YJV22- og YJLV22-serien, der bruges til hovedstrømtransmission i bydistributionsnetværk, industriparker og store bygninger ved 10 kV-35 kV.
Højspændings- og ekstrahøjspændings-XLPE-kabler (110 kV og derover): Brug ultra-rene isoleringsmaterialer og specielle processer til applikationer såsom underjordiske transmissionskorridorer i byer, kraftværksudtag og undersøisk krafttransmission.

Klassificering efter kappe og struktur:

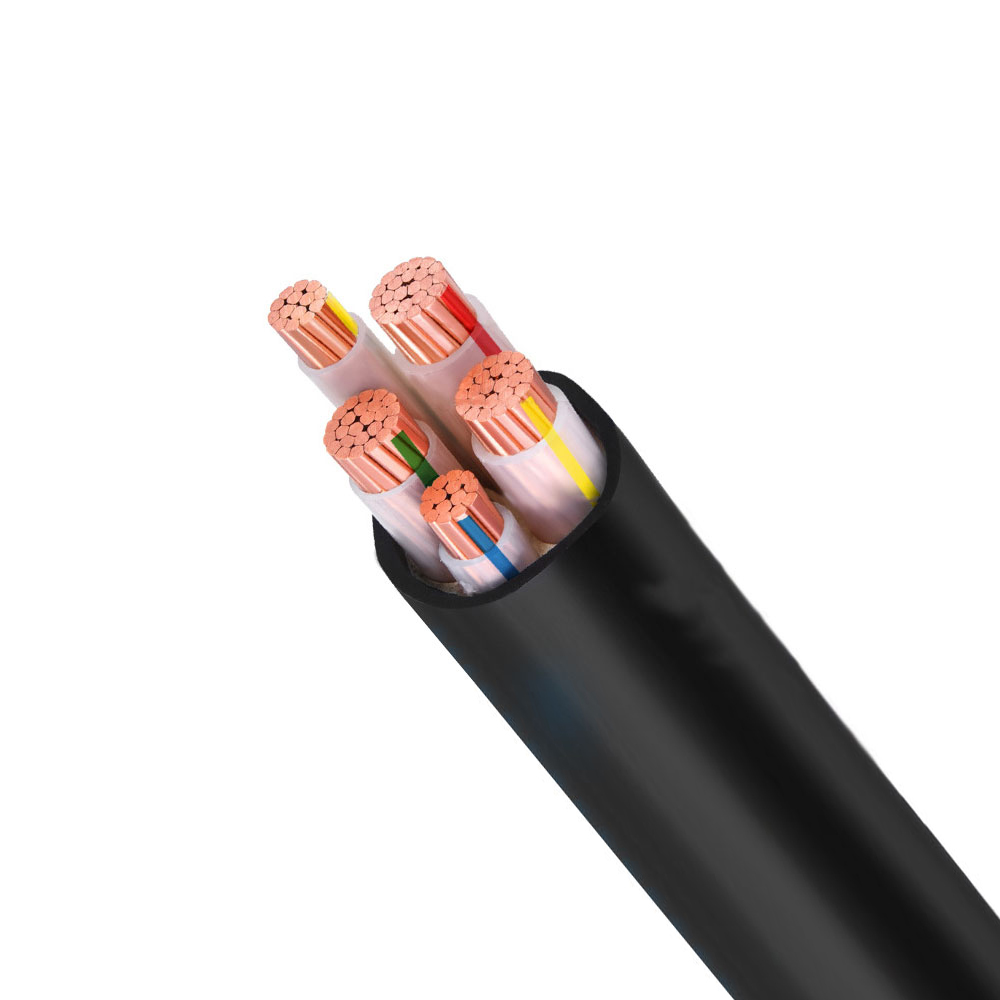

Standard Type (YJV): Polyvinylchlorid (PVC) ydre kappe, der tilbyder den højeste alsidighed.

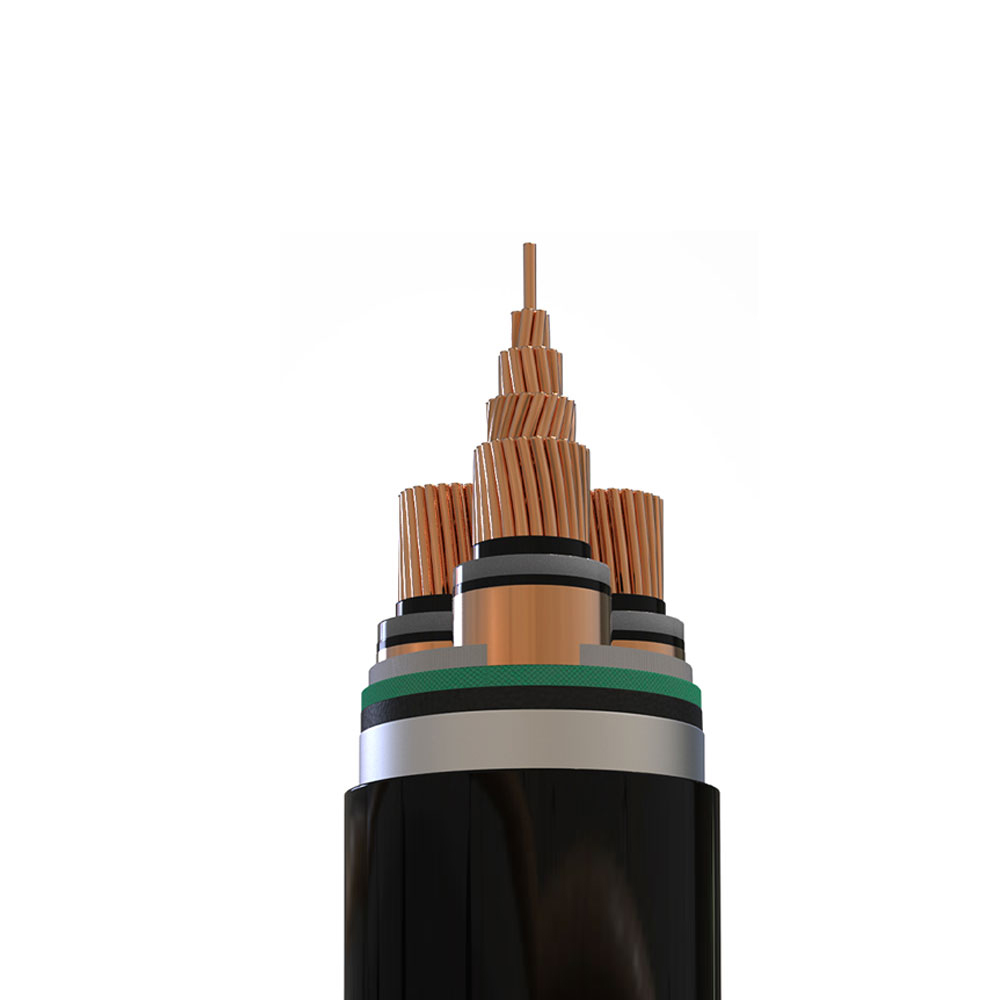

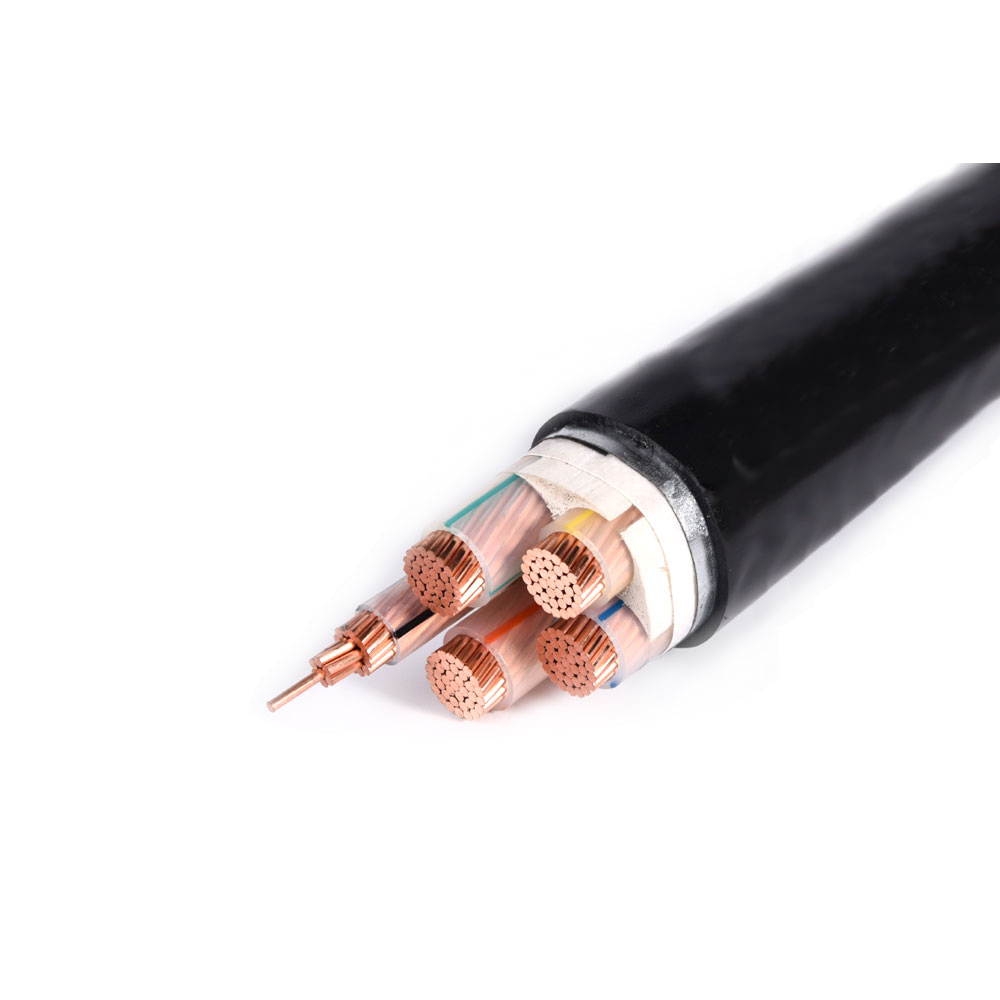

Pansertype (f.eks. YJV22, YJV32): Forbedret med ståltape eller wirearmering til applikationer, der kræver mekanisk beskyttelse, såsom direkte nedgravning eller installation af ledninger.

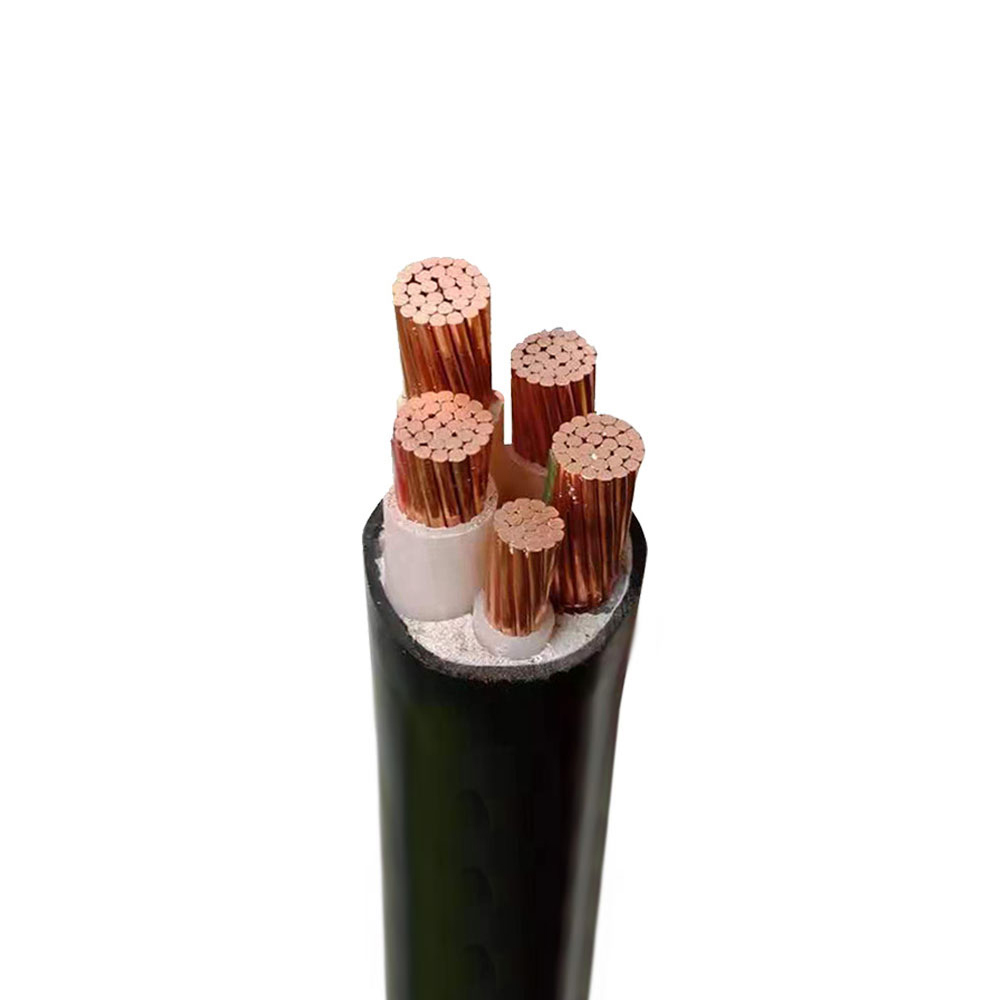

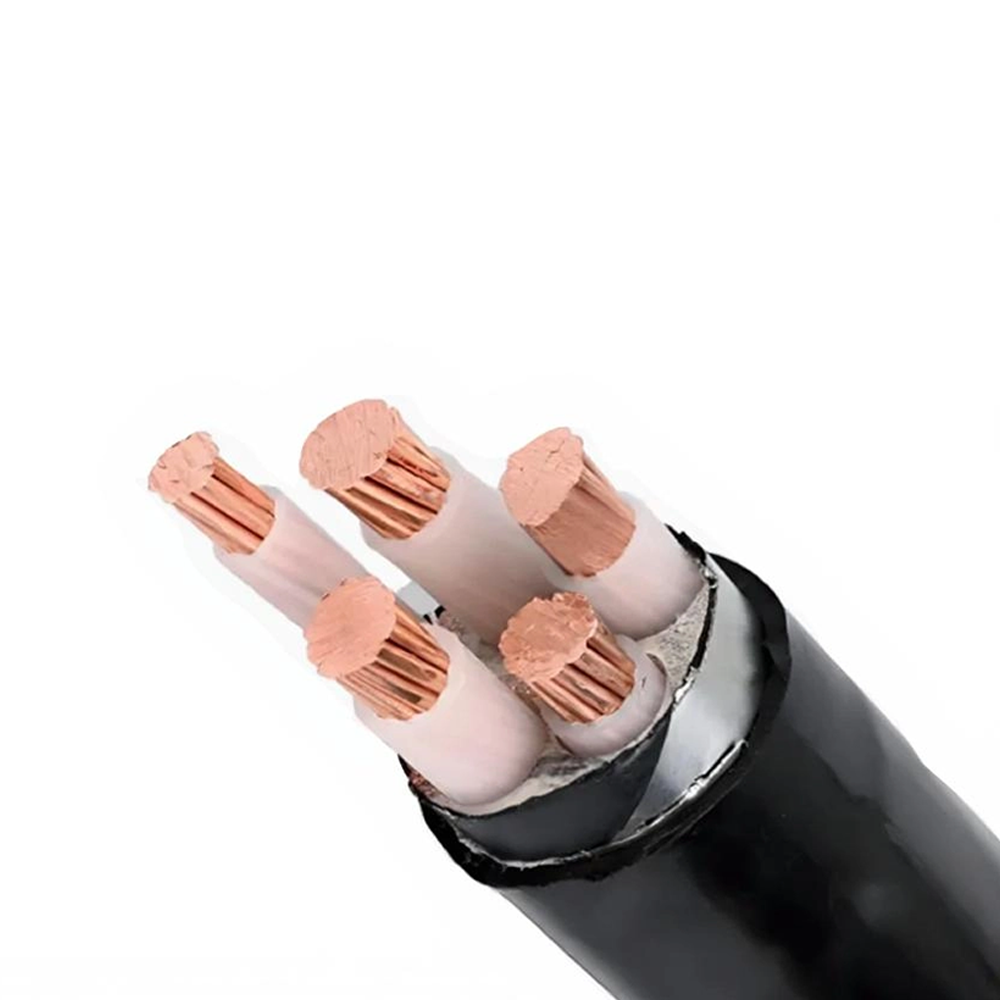

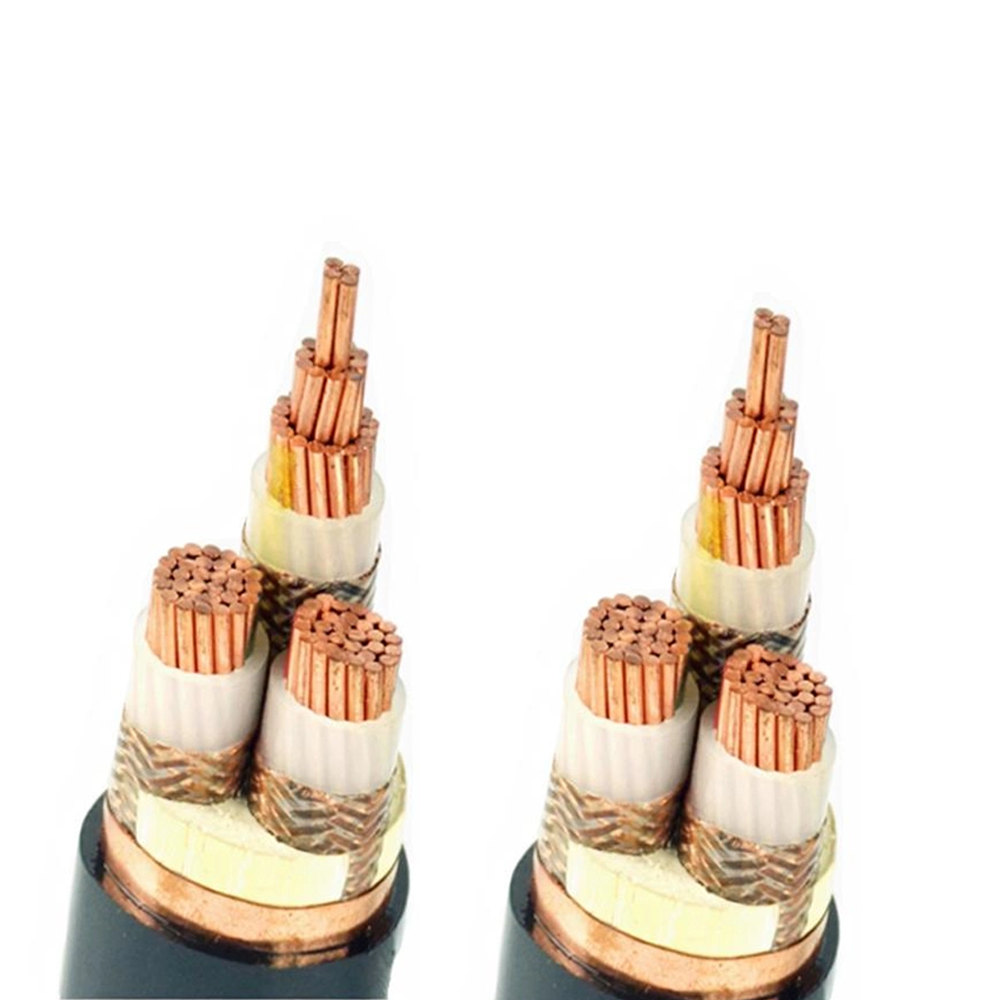

Halogenfri lav-røg type (f.eks. WDZ-YJY): Bruger halogenfri polyolefinbeklædning, producerer lav røg og ingen giftige gasser under forbrænding, velegnet til tætbefolkede områder.

Hovedanvendelsesområder:
Urban Power Grids og Building Power Distribution: Det foretrukne valg til hovedstrømforsyningslinjer, fra urbane underjordiske forsyningstunneller til højhuse i lodrette aksler, hvor YJV-serien er valgmuligheden.
Industriel og vedvarende energiproduktion: Højspændingsstrømforsyning inden for fabrikker, samleledninger og udgående ledninger til vind- og fotovoltaiske kraftværker.
Transportinfrastruktur: Strømforsyningssystemer og lysnettet til undergrundsbaner, jernbaner og lufthavne.
Store offentlige faciliteter: Steder med høje krav til strømforsyningssikkerhed, såsom hospitaler, datacentre og stadioner.

III. Nøgle produktionsprocesstyringer
Ultra-Clean XLPE-isoleringsmateriale: Mellem- og højspændingskabler skal bruge ultra-rene tværbundne polyethylenkabelforbindelser, med urenheder og mikrohulrumskontrol, der opfylder de højeste standarder for at sikre isoleringens elektriske styrke.
Tre-lags co-ekstrudering og tørhærdning: Dette er kerneprocessen. En enkelt ekstruder ekstruderer samtidigt lederafskærmningslaget, XLPE-isoleringslaget og isoleringsafskærmningslaget for at danne glatte grænseflader. Kablet går derefter ind i et lodret (VCV) eller kædeledningsrør (CCV) fyldt med højtryksnitrogen og damp, hvor kemisk tværbinding af polyethylen sker under høj temperatur og tryk.
Præcis temperatur- og nedbøjningskontrol: Temperaturerne i hver zone af hærderøret skal kontrolleres præcist. Samtidig sikrer laserdiametermåling og computerstyringssystemer, at kablet ikke gennemgår overdreven bøjning eller strækning i køreledningstilstanden, hvilket garanterer koncentricitet og ensartethed af isoleringslaget.
Afkøling og afgasning: Efter hærdning gennemgår kablet trinvis afkøling for at sætte sin form. Højspændingskabler kræver også udvidet termisk cyklus for at fjerne resterende biprodukter inde i isoleringen.
Online inspektion: Integrerede online detekteringssystemer for delvis udladning, måling af ydre laserdiameter og excentricitetsovervågning sikrer detektering af defekter i realtid og produktafvisning.
Beklædning og armering: PVC- eller polyolefinbeklædning ekstruderes på den hærdede, isolerede kerne, med armering påført efter behov.

IV. Detaljerede kernefordele
Omfattende førende teknisk ydeevne: Overgår traditionelle PVC- og PE-kabler i alle nøgleydelsesindikatorer, inklusive temperaturmodstand, strømbærende kapacitet, spændingsmodstand og levetid, hvilket repræsenterer det højeste tekniske niveau af polymerisolerede kabler.
Betydelig driftsøkonomi: Højere strømbærende kapacitet giver mulighed for mindre kabeltværsnit for samme transmissionskapacitet, hvilket sparer ikke-jernholdige metaller og ledningsplads. Den længere levetid reducerer udskiftnings- og vedligeholdelsesomkostningerne for hele levetiden.
Høj sikkerhed og pålidelighed: Fremragende varmebestandighed reducerer overbelastningsrisici, og den robuste tværbundne struktur giver stabil isoleringsydelse, hvilket gør den særligt velegnet til strømforsyningssystemer, der kræver langvarig, kontinuerlig og stabil drift.
Bredt spændingsområde tilpasningsevne: Modne applikationer fra 1 kV til 500 kV gør det til den ubestridte mainstream-teknologi til mellem- og højspændings underjordisk krafttransmission.
Miljøopgraderingspotentiale: Selve isoleringen indeholder ingen halogener. Kombineret med halogenfri kappe (YJY) kan det nemt opgraderes til et miljøvenligt kabel, der opfylder kravene til grønne bygninger.

Resumé
XLPE-isolerede strømkabler repræsenterer en milepæl i udviklingen af moderne strømkabelteknologi. Med det materialepræstationsspring, der er forårsaget af tværbindingskemi, har de med succes domineret en bred vifte af applikationer, fra lavspændingsstrømdistribution til ekstra højspændingseffekttransmission. At vælge XLPE-kabler er ikke bare at vælge et produkt, men at vælge en teknologisk vej, der tilbyder højere pålidelighed, en længere livscyklus og overlegen driftsøkonomi. Selvom deres startomkostninger kan være lidt højere end for PVC-kabler, gør de omfattende fordele, de giver gennem deres levetid, dem til det mest omkostningseffektive valg til nybyggeri og opgraderingsprojekter. De er hjørnestenen i at bygge et sikkert, effektivt og moderne strømsystem.
