UV-modstand og termisk ældning: De to nedbrydningsmekanismer, der bestemmer fotovoltaisk kabels levetid

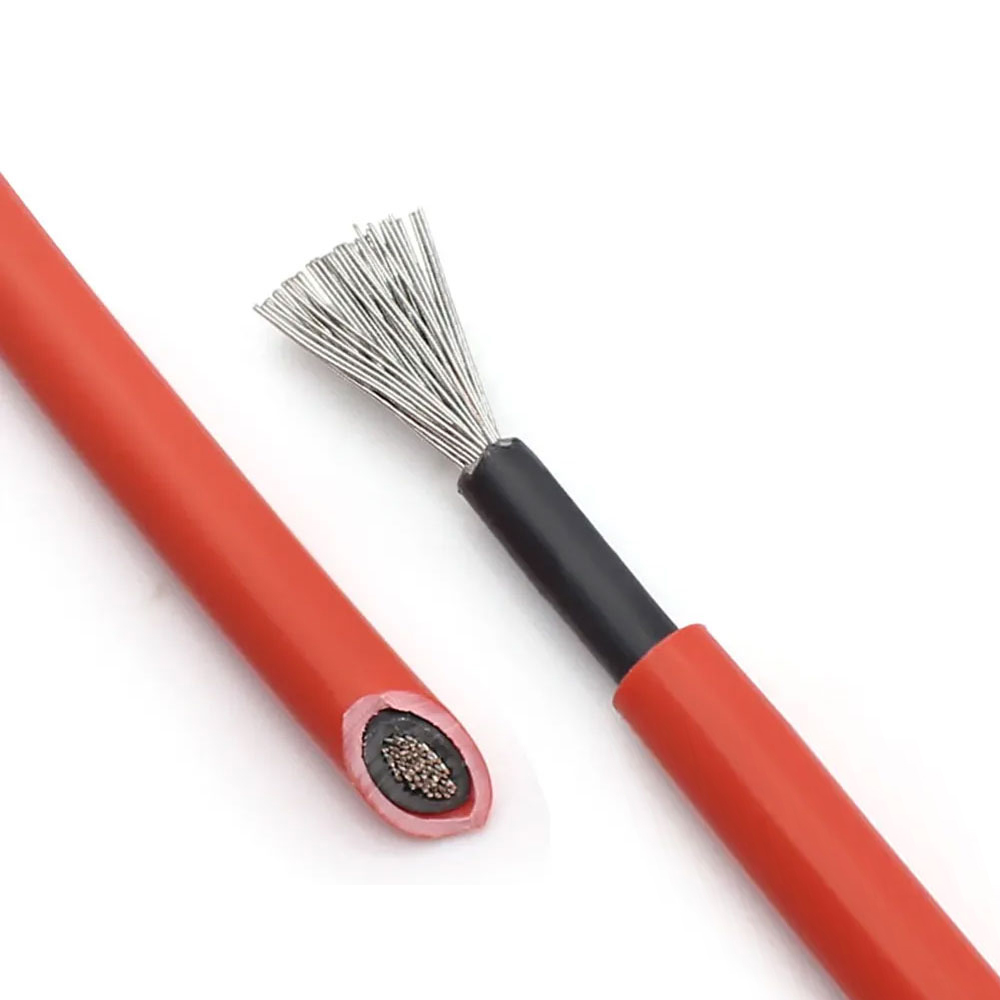

Fotovoltaisk kabel s udsættes for sollys i hele deres driftslevetid - i tagsystemer kan dette betyde direkte strålingsophobning, der overstiger 10.000 timer over en 25-årig systemdesignlevetid, med overfladetemperaturer på sydvendte tage, der regelmæssigt når 70-90°C under højsommerforhold. Disse to faktorer, ultraviolet stråling og vedvarende forhøjet temperatur, er de primære nedbrydningsmekanismer, der adskiller specialbyggede PV-kabler fra udendørs kabler til generelle formål, og forståelsen af ​​deres interaktion hjælper med at forklare, hvorfor valg af kabelmateriale ikke kan udskiftes mellem produktkategorier.

UV-stråling angriber polymerkæder i isoleringen og kappen gennem en fotokemisk proces kaldet fotooxidation, som spalter molekylære bindinger og gradvist sprøder materialet. Standard PVC, som i sagens natur er UV-ustabil uden tilføjede stabilisatorer, kan begynde at vise overfladeskørhed og øget skørhed inden for tre til fem år efter direkte soleksponering. Tværbundet polyethylen (XLPE) og, mere almindeligt i PV-specifikke applikationer, tværbundet EVA eller XLPO (tværbundet polyolefin) forbindelser modstår fotooxidation langt mere effektivt, fordi deres tredimensionelle polymernetværksstruktur begrænser kædemobilitet og giver iboende modstand mod molekylær spaltning under UV-eksponering. Tværbindingsprocessen - uanset om den opnås ved peroxidkemi eller elektronstrålebestråling - hæver også materialets kontinuerlige driftstemperaturklassificering fra 70 °C-grænsen for standard termoplastisk polyethylen til 90 °C eller 120 °C for XLPE-varianter, der anvendes i PV-applikationer.

Termisk ældning ved vedvarende temperaturer interagerer med UV-nedbrydning på en ikke-lineær måde: forhøjet temperatur accelererer oxidationsreaktionerne initieret af UV, hvilket betyder, at et kabel ved 85°C nedbrydes væsentligt hurtigere, end summen af ​​den individuelle temperatur og UV-effekter ville antyde. IEC 62930, den internationale standard for PV-kabler, adresserer dette ved at kræve en udvidet termisk ældningstest ved 120°C i 3.000 timer ud over UV-eksponeringstestning - en kombineret kvalifikation, som kabelstandarder til generelle formål ikke inkluderer. Kabler, der bærer CE-mærkning i henhold til IEC 62930, har bestået begge tests med defineret fastholdelse af brudforlængelse og trækstyrke, hvilket giver objektivt bevis for sammensætningens holdbarhed, som datablade alene ikke kan levere. Anhui Zhishang Cable Technology Co., Ltd. kvalificerer sig solcellekabel s til IEC 62930-kravene, hvilket sikrer, at sammensætningens ydeevne valideres gennem test i stedet for at udledes af råmaterialespecifikationer.

DC-spændingsklassificering og forskellen mellem systemspænding, åben kredsløbsspænding og kabelklassificering

En af de mest konsekvensmæssige misforståelser ved valg af PV-systemkabel er forholdet mellem systemets nominelle jævnspænding, dets maksimale tomgangsspænding under kolde forhold og selve kablets nominelle spænding. Disse tre værdier er adskilte, og valg af et kabel, der kun er klassificeret til den nominelle systemspænding - uden at tage højde for det åbne kredsløb og temperaturkorrigerede maksimum - skaber en latent isolationsspændingstilstand, der muligvis ikke producerer et øjeblikkeligt svigt, men vil accelerere den dielektriske ældning og kan føre til isolationsnedbrud år ind i systemets levetid.

I en krystallinsk silicium PV-streng stiger tomgangsspændingen (Voc) for hvert modul, når celletemperaturen falder. Et modul med en nominel Voc på 48V ved standardtestbetingelser (25°C) kan producere op til 56-58V ved -10°C, afhængigt af dets temperaturkoefficient for spænding (typisk -0,3% til -0,4% pr. °C for krystallinsk silicium). For en streng på 20 sådanne moduler når denne koldtemperatur-Voc 1.100–1.160V - potentielt over 1.000V-klassificeringen af ​​et kabel, der er specificeret blot for at "dække den 1.000V nominelle systemspænding." IEC 60364-7-712 og de fleste nationale PV-installationskoder kræver kabelspænding for at dække den maksimale streng Voc under den laveste forventede omgivende temperatur på installationsstedet, hvilket for installationer i stor højde eller nordligt klima kan kræve et 1.500V-klassificeret kabel selv for systemer designet omkring en 1.000V inverterindgang.

Skiftet fra 1.000 V til 1.500 V systemarkitekturer i forsyningsskala og kommerciel tagterrasse har yderligere skærpet dette krav. Ved 1.500 V DC er isolationsbelastningen på kabeldielektriske materialer ikke blot 50 % højere end ved 1.000 V - sandsynligheden for dielektrisk nedbrud er en stærkt ikke-lineær funktion af feltstyrken, og afstanden mellem nominel spænding og faktisk modstå spænding indsnævres betydeligt ved højere driftspotentialer. Kabler vurderet til 1.500V DC i henhold til IEC 62930 skal bestå en meget mere krævende spændingstest (6.000V AC eller tilsvarende DC) end 1.000V-klassificerede kabler, hvilket afspejler de reelle forskelle i isoleringsvægtykkelse og sammensætningskvalitet, der kræves ved det højere spændingsniveau.

Derating af strømbærende kapacitet i bundtede og ledningsførte PV-strengkabler

Ampacity-værdierne offentliggjort i kabeldatablade er baseret på et enkelt kabel i fri luft ved en referenceomgivelsestemperatur - forhold, der sjældent afspejler den faktiske PV-installationspraksis. I virkeligheden er PV-strengkabler typisk bundtet sammen i grupper, ført gennem rørledninger, installeret under tagmembraner med begrænset luftstrøm eller lagt i direkte kontakt med hinanden langs kabelbakker på sporingskonstruktioner. Hver af disse betingelser reducerer kablets evne til at sprede varme, hvilket hæver ledertemperaturen til over det niveau, der antages i den offentliggjorte ampacitetsklassificering. Ignorering af deratingfaktorer fører til ledertemperaturer, der overstiger isoleringens kontinuerlige rating, accelererer termisk ældning og øger modstanden - hvilket igen hæver driftstemperaturen yderligere i en selvforstærkende cyklus.

Bundingsreduktion er den vigtigste faktor i typiske PV-installationer. Når flere kabler, der fører strøm, er i termisk kontakt eller i umiddelbar nærhed, hæver hvert kabels varmeeffekt den omgivende temperatur, som naboerne oplever. IEC 60364-5-52 giver grupperingskorrektionsfaktorer: to kabler i kontakt bevarer cirka 80 % af deres individuelle ampacitet, fire kabler samlet bevarer omkring 65 %, og seks eller flere kabler beholder muligvis kun 57 % eller mindre afhængigt af geometrien. For et strengkabel vurderet til 25A i fri luft, der er bundtet med fem andre strenge på samme strømniveau, kan den dererede ampacitet pr. kabel falde til 14-15A - under strengens kortslutningsstrøm på en dag med høj stråling. Denne situation kræver enten at vælge et større ledertværsnit eller at arrangere kabler i konfigurationer, der giver tilstrækkelig termisk adskillelse.

Reduktion af omgivende temperatur tilføjer et andet korrektionslag. PV-kabler på tage i varmt klima oplever regelmæssigt omgivelsestemperaturer på 50-60°C i rummet mellem tagoverfladen og kabel, sammenlignet med 30°C referencetemperaturen, der bruges i standard ampacitetstabeller. For XLPE-isoleret PV-kabel med en ledertemperaturklassificering på 90°C, er temperaturstigningen mellem omgivelses- og ledergrænsen kun 30-40°C under disse forhold sammenlignet med 60°C i referencetilfældet – hvilket reducerer ampaciteten til ca. 70 % af den angivne værdi, før der anvendes en bundlingskorrektion. Zhishang Cable giver applikationsspecifik ampacitetsvejledning, der tager højde for både gruppering og omgivelsestemperatur samtidigt, hvilket gør det muligt for systemdesignere at vælge passende ledertværsnit til faktiske installerede forhold i stedet for at stole på offentliggjorte friluftværdier, der overvurderer den anvendelige strømkapacitet.

Stikkompatibilitet og den skjulte risiko for uoverensstemmende PV-kabel-stikkombinationer

MC4 og lignende multikontakt DC-stik er blevet de facto-standardtermineringen for PV-strengkabler, men antagelsen om, at ethvert MC4-kompatibelt kabel og ethvert MC4-stik fra forskellige producenter frit kan kombineres, er teknisk ukorrekt og, i nogle jurisdiktioner, en kodeovertrædelse. PV-konnektorstandarder - inklusive IEC 62852 og systemniveaukravene i IEC 62548 - specificerer, at stik skal være kvalificeret til brug med specifikke kabelydre diameterområder og ledertværsnit, og at blanding af stik fra forskellige producenter annullerer typetestkvalifikationen for begge, selvom den mekaniske forbindelse ser ud til at sidde korrekt.

Risikoen ved uoverensstemmende kombinationer er ikke primært en umiddelbar fejl - et mekanisk siddende blandet stik kan fungere normalt i måneder eller år. Risikoen er krybning af kontaktmodstand: termisk cyklus under daglig strålingsvariation forårsager differentiel ekspansion og sammentrækning mellem kabelisolering, kabelleder og stikkontaktlegeme, som hver har en forskellig termisk ekspansionskoefficient. I en matchet og korrekt kvalificeret kombination tages der højde for disse forskelle i kontaktdesignet. I en uoverensstemmende kombination kan kontaktgeometrien tillade mikrobevægelser, der gradvist øger kontaktmodstanden ved den krympede grænseflade, hvilket genererer lokaliseret varme, der til sidst forkulerer isoleringen og skaber en modstandsfejl eller bue. I DC-systemer uden den nul-gennemgang, der naturligt slukker AC-buer, kan modstandsfejl opretholde lysbuedannelse ved overraskende lave fejlstrømme - hvilket gør stikkvalitet og kompatibilitet til en ægte brandrisiko snarere end en blot regulatorisk bekymring.

Tolerancen for kabelets ydre diameter betyder også mere i PV-konnektorapplikationer end i de fleste andre konnektortyper, fordi konnektorens kabeltætning og trækaflastning afhænger af en tæt pasform mellem konnektorhuset og kabelkappen. Et kabel med en ydre diameter i den nederste ende af dets tolerancebånd kan sidde i stikket, men efterlade kabeltætningen utilstrækkeligt komprimeret, hvilket tillader fugt ind i kontaktkammeret - en direkte vej til nedbrydning af isolationsmodstand og konnektorkorrosion i udendørs installationer. Kabler produceret til snævre ydre diametertolerancer, med kappevægtykkelse styret til den øvre ende af specifikationsområdet, producerer konsekvent bedre tætningsintegritet på tværs af hele spektret af MC4-kompatible konnektorstørrelser. Dette er en dimensionel kvalitetsegenskab, der er usynlig på købsstedet, men som bliver tydelig over tid i feltpålidelighedsstatistikker, og er en af ​​de konstruktionsdetaljer, som Anhui Zhishang Cable Technology Co., Ltd. kontrollerer som en standardproduktionsparameter frem for en valgfri premium-specifikation.

Nøgletjek før kombination af PV-kabel og stik fra forskellige leverandører

• Bekræft kompatibilitet med ydre diameter: Bekræft, at kablets faktiske OD (ikke nominel) falder inden for stikproducentens angivne acceptområde for den stikstørrelse.
• Tjek krympeområde for tværsnit: Hver konnektorkontakt er kvalificeret til et specifikt ledertværsnitsområde; kontroller, at kabellederen passer inden for krympetromlens kvalificerede område uden ændringer.
• Bekræft IEC 62852 kompatibilitetserklæring: Nogle stikproducenter udgiver testede kompatible kabelserier; brug dette som den primære reference i stedet for at antage, at fysisk pasform er lig med kvalificeret kompatibilitet.
• Brug det korrekte krympeværktøj: Selv matchede kabel-stik-kombinationer mislykkes, hvis de krympes med et værktøj, der ikke er kvalificeret til det pågældende stik; krav til kontaktmodstand og mekanisk fastholdelse i IEC 62852 opfyldes kun med godkendte værktøjs- og matricesæt.
