Hvordan signalintegriteten forringes i højhastighedscomputerkabler, og hvilke konstruktionsparametre kontrollerer det

I højtydende computer kabler opererer ved multi-gigabit datahastigheder, signalintegritet er ikke en enkelt målbar egenskab, men det samlede resultat af fire indbyrdes afhængige nedbrydningsmekanismer - dæmpning, refleksion, krydstale og tilstandskonvertering - som hver især styres af specifikke konstruktionsparametre på fremstillingsstadiet. Forståelse af, hvordan hver mekanisme opstår, giver ingeniører mulighed for at identificere, hvilke kabelkonstruktionsegenskaber, der virkelig betyder noget for en specifik datahastighed, og hvilke er markedsføringsforskelle uden funktionel betydning ved målfrekvensen.

Dæmpning stiger med frekvensen på grund af skin-effekten i ledere og dielektrisk tab i isolering, som beskrevet af kablets indføringstabsspecifikation. Ved 10 Gbps (ca. 5 GHz Nyquist-frekvens for NRZ-signalering) domineres indføringstab over et 1-meters kabel af dielektrisk tab, hvis der ikke anvendes opskummet polyethylen-isolering - massiv PE har en tabstangent på ca. 0,0002, mens PVC har en tabstangens 250 gange højere. For kabler, der er beregnet til at fungere ved 25 Gbps eller derover, bliver skumningsprocenten af ​​isoleringsdielektrikumet en kritisk fremstillingsparameter: hver 10 % stigning i skumhulfraktion reducerer den effektive dielektricitetskonstant med ca. 0,08 og reducerer tabstangenten proportionalt, hvilket betyder at forlænge den anvendelige kabellængde ved en given datahastighed.

Refleksioner opstår ved impedansdiskontinuiteter - ethvert punkt langs kablet, hvor den karakteristiske impedans afviger fra dens nominelle værdi. Den primære fremstillingskilde til impedansvariation er isolationsexcentricitet: Hvis isoleringsvæggen er tykkere på den ene side af lederen end den anden, varierer den lokale karakteristiske impedans, når lederparret roterer gennem sin snoning. Dette frembringer periodisk impedansvariation ved twist lay-frekvensen, som genererer strukturelle returtabsspidser ved specifikke frekvenser svarende til harmoniske af lay-længden. Et kabel med 15 mm twist lay-længde producerer en strukturel returtabsresonans ved ca. 10 GHz — direkte i driftsbåndet for 10GBase-T og PCIe Gen 4 applikationer. Styring af isoleringsexcentriciteten til under ±5% af den nominelle vægtykkelse gennem præcisionsformdesign og smeltetrykstabilisering i ekstruderingsprocessen er fremstillingens modforanstaltning mod strukturelt returtab.

USB-kabelgenerationer og de tekniske ændringer, der kræves ved hvert trin op i ydeevnen

Hver USB-generation har krævet grundlæggende ændringer i kabelkonstruktionen - ikke kun snævrere tolerancer på det samme design. Progressionen fra USB 2.0 til USB4 repræsenterer en 1.000-fold stigning i datahastighed (480 Mbps til 40 Gbps), og de kabelkonstruktioner, der kræves i hver ende af dette område, deler næsten ingen designtræk til fælles ud over ledermaterialet.

Den passive længdegrænse for USB4 Gen 3×2-kabler (40 Gbps) fortjener særlig opmærksomhed. Den passive grænse på 0,8 meter er ikke en sikkerhedsspecifikation, men en grænse for signalintegritet: Ud over denne længde akkumuleres indføringstab og skævhed mellem par til et niveau, der overstiger modtagerens udligningsevne. Kabelproducenter, der udvider passiv rækkevidde ud over 0,8 meter ved 40 Gbps, skal indlejre aktive re-timer eller lineære equalizer-IC'er i kabelsamlingen - typisk i et eller begge konnektorhuse - der kompenserer for kablets frekvensafhængige dæmpning. Disse aktive elementer øger omkostningerne, kræver strøm (trækkes fra USB-strømforsyningsbussen), genererer varme, der skal spredes inde i konnektorhuset, og indføre latens. Et kabel mærket "USB4 40 Gbps 2-meter", som ikke afslører dets aktive komponenter eller ikke trækker strøm fra VBUS, når det er tilsluttet, bør ses med skepsis, da passiv 40 Gbps ydeevne ved 2 meter ikke er opnåelig med nogen aktuelt tilgængelig leder og isoleringsmateriale kombination.

Intra-pair og Inter-Pair Skew: Hvorfor timing fejl i differentielle par begrænser maksimal datahastighed

Skew er timingforskellen mellem signaler, der skulle ankomme samtidigt og i høj ydeevne computer kabler det manifesterer sig på to niveauer - inden for et differentielt par (intra-par skævhed) og mellem forskellige par (inter-par skævhed). Begge typer forringer signalintegriteten, men gennem forskellige mekanismer, og hver er styret af forskellige fremstillingsparametre.

Intra-par skævhed - forskellen mellem udbredelsesforsinkelsen mellem " " og "–" lederne i et enkelt differentialpar - opstår primært fra geometrisk asymmetri mellem de to ledere. Hvis en leder i et par har en brøkdel større diameter, en lidt tykkere isoleringsvæg eller er placeret systematisk tættere på kabelcentret end sin partner, oplever den en lidt anden udbredelseshastighed end sin partner. Udbredelseshastigheden i et kabel er v = c/√(εeff), hvor εeff er den effektive dielektriske konstant af isolationen, der omgiver lederen - enhver asymmetri i det dielektriske miljø mellem de to ledere i et par producerer en udbredelseshastighedsforskel og dermed intra-par skævhed. Ved 40 Gbps (25 ps UI til NRZ-signalering) optager selv 1 ps/m intra-par skævhed akkumuleret over et 1-meters kabel 4% af enhedsintervallet, hvilket efterlader meget lille margin for modtagerens ur og datagendannelseskredsløb til korrekt at sample det indkommende dataøje. USB4 Gen 3×2-specifikationen begrænser intra-pair-skævhed til 3 ps/m, hvilket kræver lederdiametertilpasning inden for ±0,5 % og isoleringsvægsexcentricitet under ±3 % over hele kabellængden.

Skævhed mellem par – udbredelsesforsinkelsesforskellen mellem separate par, der bærer relaterede signaler – bliver kritisk i protokoller, der bruger flere baner parallelt, såsom PCIe, HDMI 2.1 og DisplayPort 2.0. I disse protokoller er et flersporet dataord opdelt på tværs af par, og den modtagende chip skal justere alle baner for at rekonstruere de originale data. Modtageren bruger bane-til-bane skævhedskompensationskredsløb til at kompensere for skævhed mellem par, men denne kompensation har et begrænset område - typisk 20-64 UI for PCIe Gen 5-modtagere. Hvis den indbyrdes skævhed i kabelsamlingen overstiger modtagerens kompensationsområde, kan forbindelsen ikke etableres, selvom hver enkelt bane har acceptabel signalkvalitet. Skævhed mellem par styres primært ved at matche den elektriske længde af alle datapar i kablet - hvilket sikrer, at hvert par har den samme effektive dielektriske konstant og fysiske vejlængde. Dette opnås gennem afstemte lægningslængder, tilpasset isolationsdielektrisk konstant på tværs af alle par (kræver ensartet isoleringsforbindelsesviskositet under ekstrudering) og længdetilpasset parføring i kabelsamlingen.

Aktiv optisk kabelteknologi: Hvornår og hvorfor kobbercomputerkabler når deres fysiske grænser

Kobberbaserede højtydende computerkabler står over for en fundamental fysisk begrænsning: Efterhånden som datahastighederne stiger, øges hudeffekten og dielektriske tab proportionalt, hvilket reducerer den maksimale passive kabellængde, der kan understøtte en given datahastighed. For 100 Gbps og derover bliver denne begrænsning en praktisk begrænsning ved kabellængder, der er relevante for ledninger til datacenterrack (3–5 meter) og krydsrackforbindelser (10–30 meter). Aktive optiske kabler (AOC) - som bruger standard elektriske kobbergrænseflader i begge ender, men konverterer signalet til optisk inden i konnektorhuset til transmission over optisk fiber - omgår denne begrænsning ved at bruge et transmissionsmedium (lys i fiber) med ubetydelig dæmpning pr. meter ved datacenterafstande.

Den optisk-til-elektriske konvertering i en AOC sker ved VCSEL (vertical-cavity surface-emitting laser) driver IC i den transmitterende konnektor og ved fotodetektoren i den modtagende konnektor. Kobberkablet mellem udstyrsporten og VCSEL-driveren er typisk mindre end 10-15 mm - kort nok til, at kobbertab er ubetydelige uanset datahastighed. Denne arkitektur giver AOC'er mulighed for at præsentere en standard elektrisk grænseflade (SFP , QSFP28, QSFP-DD eller andre formfaktorer) til værtsudstyret, mens den gennemsigtigt udvider den effektive linklængde til 50-100 meter eller mere, afhængigt af fibertype og optisk bølgelængde. Fra værtsudstyrets perspektiv kan AOC'en ikke skelnes fra et passivt kobber-direct-attach-kabel (DAC) - ingen driverkonfiguration eller ændringer i linklag er påkrævet.

De afvejninger, der styrer valget mellem passiv kobber-DAC, aktivt kobberkabel og AOC i datacenterapplikationer, er opsummeret på tværs af tre nøgledimensioner:

• Længdeinterval: Passiv kobber-DAC er optimal til 0-3 meter ved 100 Gbps og 0-1 meter ved 400 Gbps. Aktive kobberkabler udvider den passive rækkevidde til 5-7 meter ved 100 Gbps. AOC understøtter 1-100 meter (og til 300 meter med single-mode fiber), hvilket gør det til den eneste levedygtige mulighed for krydsgange og inter-rack-forbindelser ved 400 Gbps og derover.
• Strømforbrug: Passiv kobber-DAC bruger ingen strøm i selve kabelsamlingen (kun ved transceiveren). Aktivt kobber forbruger 0,5-1,5 W pr. ende i den kabelindlejrede elektronik. AOC forbruger 1,0–3,0 W pr. ende i VCSEL-driveren og fotodetektorkredsløbene. I et datacenter med 10.000 aktive links kan effektforskellen mellem passiv DAC og AOC repræsentere 20-30 kW ekstra varmebelastning, der kræver kølekapacitet.
• Reparationsevne og fleksibilitet: Passiv kobber-DAC kan gentermineres i marken, hvis et stik er beskadiget; selve kablet har ingen komponenter, der kan svigte uafhængigt af fysisk skade. AOC-samlinger kan ikke repareres - en fejlbehæftet VCSEL, driver-IC eller fibersplejsning kræver udskiftning af hele kabelsamlingen. AOC-kabler er også mere sårbare over for krænkelser af bøjningsradius end kobberkabler, da grænserne for bøjningsradius for fiber (typisk 30 mm for OM3/OM4 multimode fiber) er strammere end kobbercomputerkablers.

PCIe-kabelspecifikationer fra Gen 3 til Gen 6: Hvad ændrer sig mellem generationer og hvorfor

PCI Express har udviklet sig gennem seks generationer med fordobling af datahastigheden ved hvert trin, og hver generationsovergang har krævet kabelkonstruktionsændringer for at opretholde signalintegriteten inden for specifikationens overholdelsesmargen. I modsætning til netværkskabler, hvor kablet er det primære signaloverførselsmedium, forbinder PCIe-kabler udvidelsesslots eller tilføjelseskort, hvor kablet er et segment af en længere kanal inklusive PCB-spor, stik og vias - hvilket gør kablets budget for tab af indføring kun til en brøkdel af det samlede kanalbudget.

PCIe Gen 3 (8 GT/s pr. bane) specificerede en total kanalindsættelsestabsgrænse på 20 dB ved 4 GHz (Nyquist-frekvensen for 8 GT/s NRZ-signalering). For et kabelsegment inden for denne kanal er en praktisk allokering 8–10 dB, hvilket tillader kabellængder på 1–2 meter med veldesignet folieafskærmet parsnoet konstruktion med solid PE-isolering. Kodningsskemaet (128b/130b) introduceret ved Gen 3 forbedrede kodningseffektiviteten, men ændrede ikke Nyquist-frekvensen i forhold til linjehastigheden.

PCIe Gen 4 (16 GT/s) fordoblede Nyquist-frekvensen til 8 GHz, hvilket groft fordoblede indføringstabet for den samme kabellængde, fordi både tab af lederhudeffekt (proportionalt med √f) og dielektrisk tab (proportionalt med f) steg. For at opretholde tabet af kabelsegmentindføring inden for den reducerede allokering, blev opskummet PE-isolering effektivt obligatorisk for kabler længere end 0,5 meter ved Gen 4, da solid PE producerer 15-20 % højere indføringstab ved 8 GHz end en tilsvarende opskummet PE-konstruktion. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) pressede kravene til kabelindføringstab til det punkt, hvor PCIe SIG udgav OCuLink og PCIe Cable Specification v2.0, der definerer aktive kabelkrav, der anerkender, at passive kabellængder på mere end 1 meter ved 32 GT/s kræver indlejret signaltilstand.

PCIe Gen 6 introducerede PAM4 (4-niveau pulsamplitudemodulation)-kodning i stedet for NRZ, hvilket halverede den nødvendige Nyquist-frekvens for en given datahastighed (64 GT/s med PAM4 har samme 16 GHz Nyquist som 32 GT/s NRZ). Denne kodningsændring lettede delvist krav til kabelindføringstab, men introducerede linearitetskrav: PAM4 bruger fire signalniveauer i stedet for to, og ikke-linearitet i kablets frekvensrespons får øjenhøjderne ved forskellige signalniveauer til at være ulige, hvilket reducerer støjmarginen for de indre øjenåbninger. Højtydende computerkabler til PCIe Gen 6 skal derfor ikke kun opfylde grænser for indføringstab, men også grænser for gruppeforsinkelsesvariation (frekvensafhængigheden af ​​signaludbredelseshastigheden), hvilket introducerer amplitude-til-fase-forvrængning, der uforholdsmæssigt påvirker PAM4-ydelsen.

Ledermaterialemuligheder for højhastighedscomputerkabler: Kobberbeklædt aluminium og forsølvet kobber sammenlignet

Ledermaterialet i et højtydende computerkabel er en mere nuanceret specifikation, end det ser ud til. Kobber er den universelle basislinje, men to modificerede lederkonstruktioner - kobberbeklædt aluminium (CCA) og forsølvet kobber (SPC) - bruges i specifikke sammenhænge, ​​og deres præstationsafvejninger er dårligt forstået i almindelig indkøbspraksis.

Kobberbeklædt aluminium (CCA)

CCA-ledere består af en aluminiumskerne beklædt med et tyndt ydre lag af kobber. Kobberlagets tykkelse er typisk 10-15 % af lederradius. CCA giver betydelig vægt- og omkostningsreduktion sammenlignet med massivt kobber - aluminiums densitet er 2,7 g/cm³ mod 8,9 g/cm³ for kobber, så CCA-ledere er cirka 40-45 % lettere pr. længdeenhed. Ved høje frekvenser, hvor hudeffekten begrænser strømmen til lederoverfladen, opfører CCA sig i det væsentlige identisk med massivt kobber: huddybden ved 1 GHz i kobber er cirka 2 μm, hvilket er langt tyndere end kobberbeklædningens tykkelse i praktiske CCA-ledere. Af denne grund er CCA teknisk acceptabelt for højfrekvente signalledere, hvor strømtætheden er koncentreret i kobberbeklædningslaget. Begrænsningen af ​​CCA opstår i DC- og lavfrekvente applikationer, hvor strømmen trænger igennem hele ledertværsnittet: Aluminiums ledningsevne er cirka 61 % af kobber, så CCA-ledere har en væsentlig højere DC-modstand end massivt kobber med samme diameter. For strømlederne i et computerkabel (USB VBUS, PCIe-hjælpestrøm) betyder højere DC-modstand større spændingsfald og højere I²R-opvarmning ved mærkestrøm - hvilket gør massivt kobber at foretrække for strømledere i det samme kabel, hvor CCA-dataledere kan være acceptable.

Sølvbelagt kobber (SPC)

Sølv har lidt højere ledningsevne end kobber (6,30 × 10⁷ S/m vs. 5,96 × 10⁷ S/m), og dets overlegne overfladeegenskaber - sølvoxid er ledende, i modsætning til kobberoxid - gør sølvplettering gavnlig ved meget høje frekvenser, hvor strømmen flyder i et ekstremt tyndt overfladelag. Den primære praktiske fordel ved sølvbelægning i højfrekvente computerkabler er ikke forbedringen af ​​den marginale ledningsevne, men forebyggelsen af ​​kobberoxiddannelse på lederens overflade. Kobberoxid er en halvleder med meget lavere ledningsevne end metallisk kobber; efterhånden som lederens overfladeoxidation skrider frem, stiger den effektive huddybdemodstand over den værdi, der forudsiges ud fra ledningsevnen af ​​bulk kobber, hvilket forårsager højere indføringstab end specificeret for kablet. Forsølvning, ved at give et oxidationsbestandigt overfladelag, opretholder lederens overflademodstand på designværdien i hele kablets levetid. Denne fordel er mest betydningsfuld i kabler, der opbevares i længere perioder før brug eller anvendes i fugtige eller mildt ætsende omgivelser. For kabler, der anvendes umiddelbart efter fremstilling i rene miljøer, er forskellen mellem forsølvede og nøgne kobberledere målbare, men typisk lille i forhold til grænsen for indføringstabsspecifikationen.

Hvordan OEM-computerkabelspecifikationer skal skrives for at forhindre ydelsesmangler i produktionen

Tilpassede OEM-computerkabelspecifikationer, der udelukkende fokuserer på elektriske parametre - impedans, indføringstab, krydstale - uden at specificere de underliggende konstruktionsattributter, der producerer disse parametre, skaber et verifikationsproblem: Et kabel kan opfylde målte elektriske specifikationer på en prøvebatch, mens du bruger konstruktionsvalg, der vil producere ydeevne uden for specifikationen under forskellige produktionsforhold eller efter ældning. En robust OEM-specifikation definerer både de målbare elektriske ydeevneparametre og de konstruktionsbegrænsninger, der sikrer, at disse parametre opretholdes på tværs af produktionsbatcher og gennem hele levetiden.

Følgende konstruktionsparametre bør udtrykkeligt specificeres i en OEM-specifikation for højtydende computerkabel i stedet for at overlades til producentens skøn:

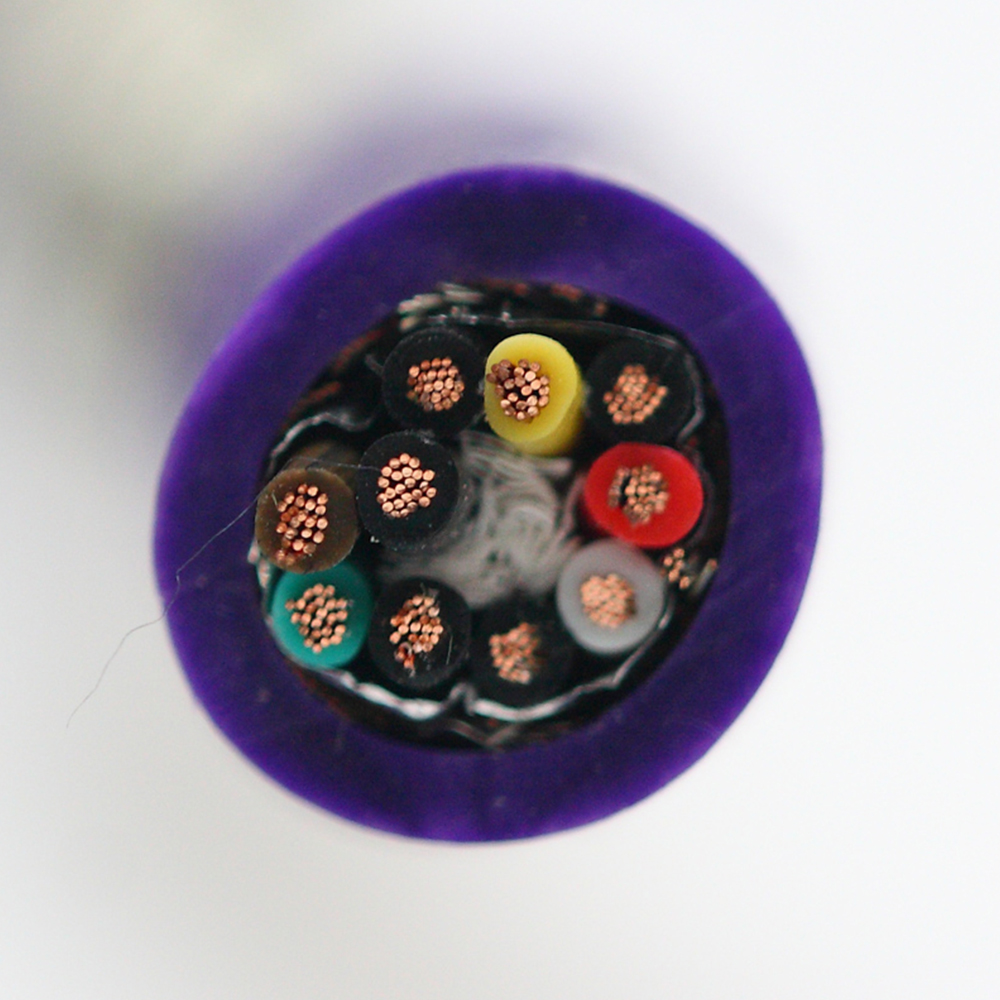

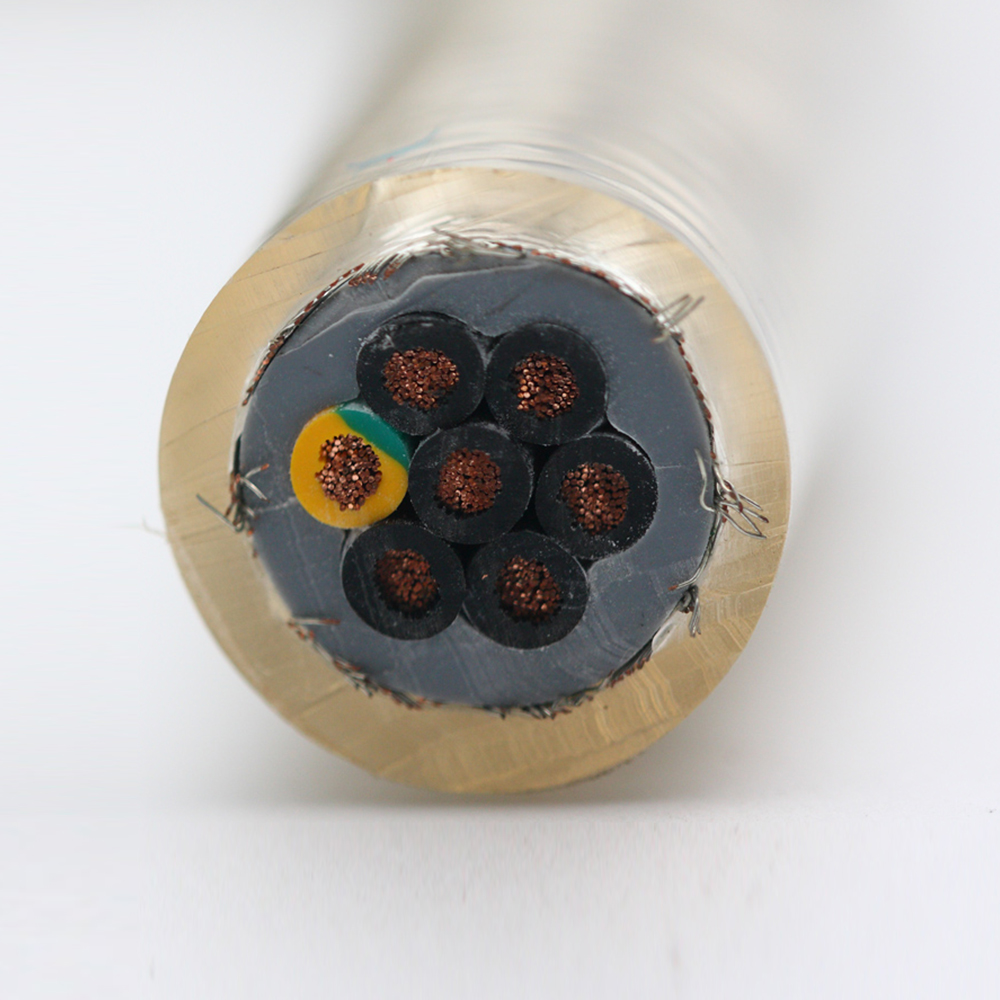

• Ledermateriale og strandingsklasse: Angiv solidt eller flertrådet, blottet kobber eller forsølvet kobber eller CCA og strengningsklassen (IEC 60228 klasse 2, 5 eller 6) separat for signal- og strømledere i det samme kabel. En specifikation, der kun siger "28 AWG-leder" lader producenten frit bruge CCA til strømledere og massivt kobber til signalledere - eller omvendt - uden videregivelse.
• Isoleringsmateriale og skumprocent (hvis skummet): Angiv typen af isoleringspolymer (fast PE, opskummet PE med minimum skumprocent, FEP eller PTFE) i stedet for kun den nominelle vægtykkelse. To kabler med identisk isoleringsvægtykkelse, men forskellige dielektriske konstanter (fast vs. opskummet PE) vil have forskellige karakteristiske impedanser og forskellige indføringstabsværdier ved høj frekvens.
• Twist lay-længdeområde og tolerance: Angiv den nominelle læggelængde og maksimalt tilladte afvigelse for hvert differentialpar. Lægningslængden styrer direkte det strukturelle afkasttabs spidsfrekvens og parbalance; ukontrolleret variation i læggelængde producerer batch-til-batch impedansvariation, som kan være svær at diagnosticere uden tidsdomænereflektometritest.

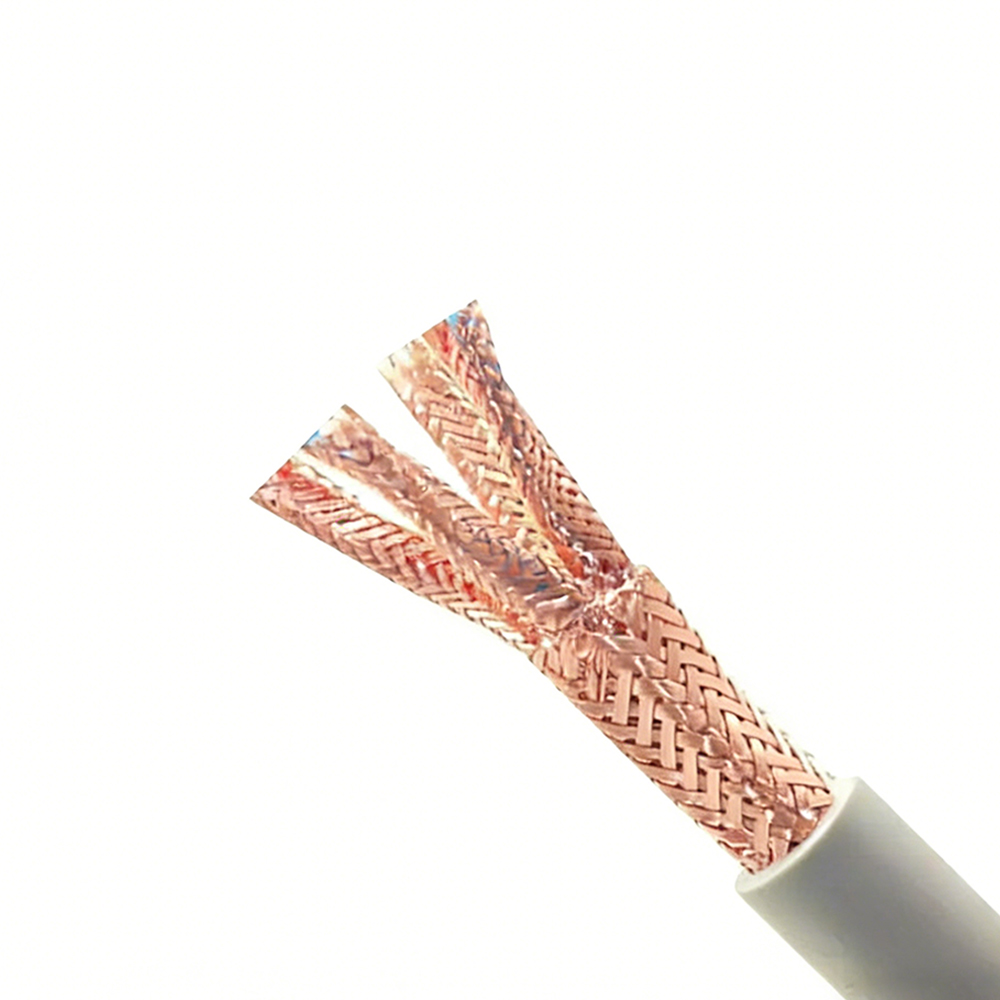

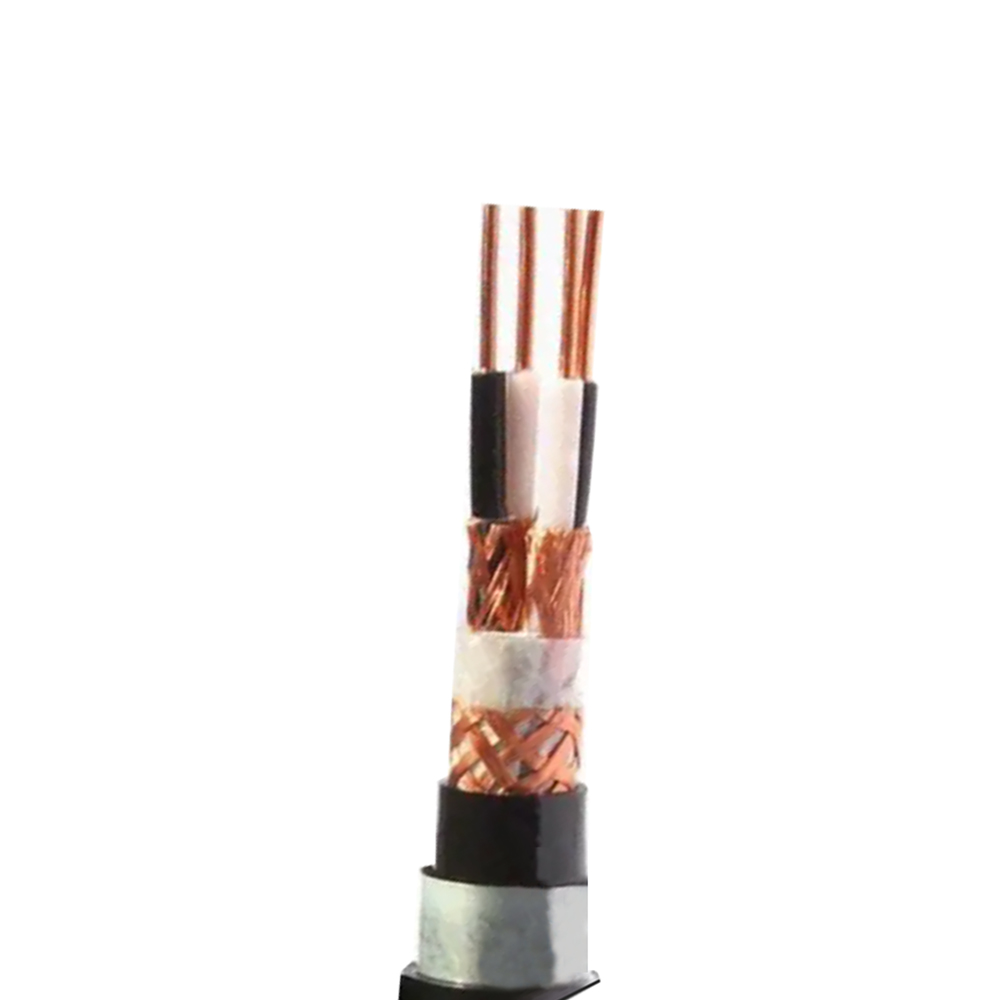

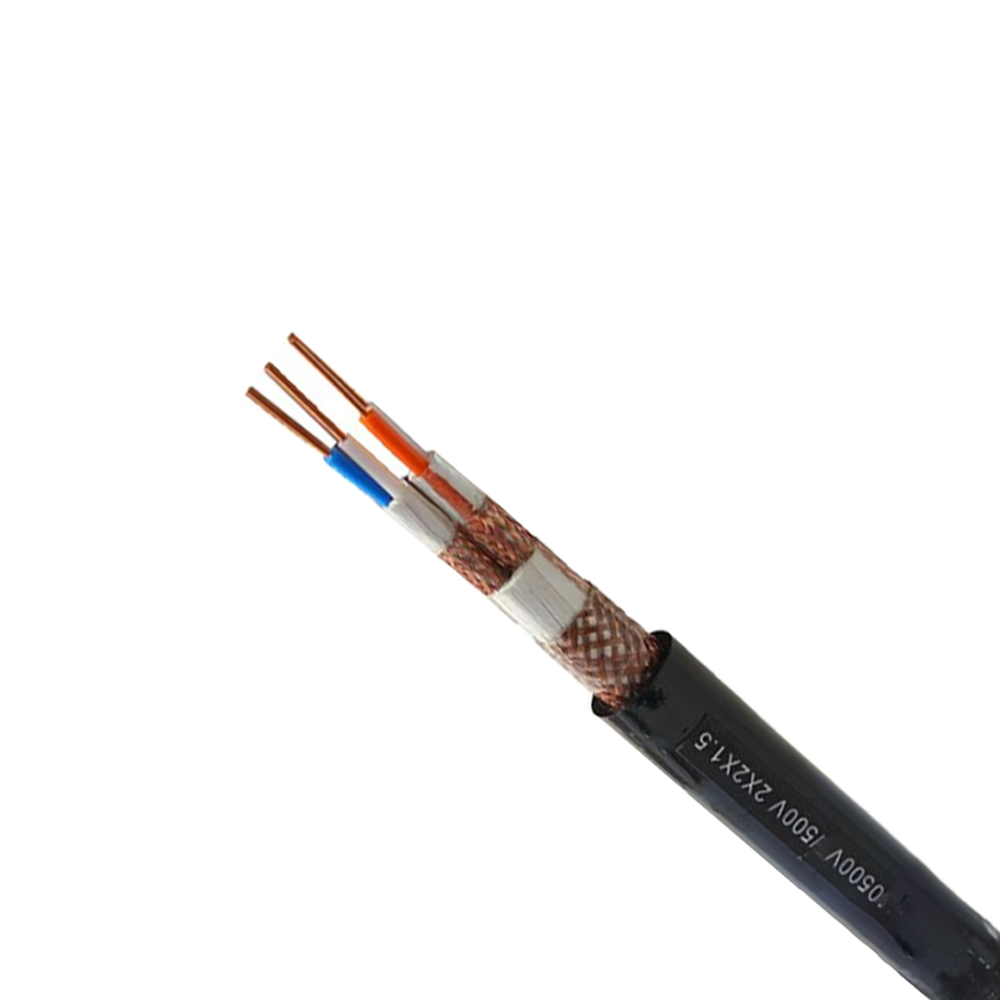

• Skjoldkonstruktion og dækning: Angiv folietype (aluminiseret polyester eller aluminiseret polypropylen), folieoverlapningsprocent og dræntrådsmateriale for hvert par afskærmninger, plus samlet fletdækningsprocent og tråddiameter for den ydre fletafskærmning. "Fuldt afskærmet" uden disse detaljer giver producenterne mulighed for at bruge minimale dækningskonstruktioner, der teknisk omfatter afskærmningsmateriale, men som giver utilstrækkelig EMI-undertrykkelse ved gigahertz-frekvenser.
• Krav til First Article Inspection (FAI): Angiv hvilke parametre der skal måles på en prøve fra den første produktionskørsel, hvilket testudstyr og hvilke procedurer der skal bruges, og hvad der udgør et bestået resultat. FAI er den kontraktlige mekanisme, der forhindrer substitution af en billigere konstruktion efter prøvegodkendelse. Uden udtrykkelige FAI-krav i OEM-specifikationen har producenten ingen kontraktlig forpligtelse til at vedligeholde den konstruktion, der er brugt i den godkendte prøve på tværs af efterfølgende produktionskørsler.

For computerkabler beregnet til brug i produkter, der er underlagt lovpligtig certificering - UL, CE, FCC Part 15 - bør OEM-specifikationen også afklare, om kablet selv skal være individuelt certificeret, eller om det vil blive certificeret som en komponent i slutproduktet. Certificering på kabelniveau kræver, at den specifikke konstruktion testes og opføres under certificeringsorganets ordning; slutproduktcertificering dækker kablet som en intern komponent uden at kræve uafhængige kabelniveaumærker. Forskydning mellem det specificerede og det, som certificeringsstien faktisk kræver, er en almindelig årsag til projektforsinkelser, når regulatorisk gennemgang afslører, at et kabel angivet som "UL-listet" faktisk kun er UL-anerkendt som en komponent, eller bærer UL-registrering for en anden spændings-/temperaturklassificering end den tilsigtede applikation kræver.
