Kemien bag halogenfri flammehæmning og hvorfor fyldstoffyldning er en kritisk designvariabel

Konventionelle flammehæmmende PVC-kabler opnår brandmodstand gennem frigivelse af hydrogenchloridgas under forbrænding, som afbryder de kemiske kædereaktioner, der opretholder en flamme. Halogenfrie forbindelser kan ikke bruge denne mekanisme og er i stedet afhængige af endoterm nedbrydning af metalhydroxidfyldstoffer - oftest aluminiumtrihydrat (ATH, Al(OH)₃) eller magnesiumhydroxid (MDH, Mg(OH)₂) - for at undertrykke forbrænding. Når disse fyldstoffer opvarmes til deres nedbrydningstemperatur (180-200°C for ATH, 300-320°C for MDH), frigiver de kemisk bundet vanddamp, absorberer varme fra forbrændingszonen og fortynder ilt- og brændstofdampkoncentrationerne i flammen. Den faste rest - aluminiumoxid eller magnesiumoxid - danner et beskyttende kullag, der isolerer det underliggende materiale mod strålevarme og bremser yderligere termisk nedbrydning.

Den grundlæggende udfordring ved denne flammehæmmende mekanisme er, at opnåelse af tilstrækkelig brandydelse kræver ekstrem høj fyldstofbelastning - typisk 50-65 vægtprocent af den samlede sammensætningsformulering. Ved disse belastningsniveauer dominerer metalhydroxidpartiklerne de mekaniske egenskaber af forbindelsen, hvilket signifikant øger stivheden og skørheden sammenlignet med ufyldte polyolefinbasepolymerer. En HFFR-forbindelse belastet med 60% ATH har en brudforlængelse på 150-200%, sammenlignet med 400-600% for den ufyldte polyolefinbaseharpiks. Denne reduktion i forlængelse påvirker direkte kablets kolde temperatur ydeevne og flex levetid, fordi isoleringen kan revne under installation i kolde miljøer eller efter forlænget bøjning i drift. Håndtering af den mekaniske brand-ydelse er den centrale formuleringsudfordring i udviklingen af ​​HFFR-kabelforbindelser, og det forklarer, hvorfor HFFR-kabler fra forskellige producenter varierer betydeligt i lavtemperaturfleksibilitet, selv når de opfylder den samme flammehæmmende teststandard.

MDH foretrækkes frem for ATH, når kablet skal fungere nær eller over 200°C, fordi ATH begynder at frigive sit bundne vand ved temperaturer, der overlapper med normale kabeldriftstemperaturer under høje belastninger eller høje omgivende forhold - hvilket forårsager for tidlig nedbrydning af fyldstof, der nedbryder forbindelsen over tid. MDH's højere nedbrydningstemperatur (300°C) giver en bredere margin over driftstemperaturer, men kræver højere flammetemperaturer for at aktivere, hvilket betyder, at MDH-baserede forbindelser kan vise lidt lavere ydeevne på lav-intensitets flammetest, mens de yder tilsvarende eller bedre under højintensitetsbrandeksponering, der er repræsentativ for virkelige brandscenarier. HFFR-kontrolkabelproducenter af høj kvalitet vælger fyldstoftype baseret på kablets temperaturklasse i stedet for at anvende en enkelt forbindelse på tværs af alle klassificeringer.

Hvilke lave røgstandarder måler faktisk, og hvordan testkammerresultater oversættes til reelle evakueringsforhold

Den lave røgydelse af HFFR-kabler er kvantificeret af IEC 61034, som måler den minimale lystransmission gennem røg genereret af en brændende kabelprøve i et standardiseret 3m × 3m × 3m lukket kammer. Testen brænder en specificeret kabellængde på et gitter ved kammergulvet, mens man måler, hvor meget lys fra en fotometerstråle, der blokeres af den ophobede røg. En minimumstransmittans på 60 % er tærsklen for overholdelse — hvilket betyder, at mindst 60 % af fotometerets stråleintensitet når detektoren gennem det røgfyldte kammer. Kabler, der producerer tung, uigennemsigtig røg, der er typisk for afbrænding af PVC, opnår typisk transmittanser på 5-20% sammenlignet med 60-95% for velformulerede HFFR-konstruktioner.

Den praktiske betydning af dette testresultat er dets forhold til evakueringssynlighed. Forskning i røgtilsløring og menneskelig navigationsydelse i røgfyldte rum har fastslået, at synlighedsafstanden i røg er proportional med røglagets ekstinktionskoefficient. En transmittans på 60 % i IEC 61034-kammeret (3 meter optisk vejlængde) svarer til en ekstinktionskoefficient på ca. 0,17 m⁻¹. Ved denne ekstinktionskoefficient kan beboerne i bygningen se cirka 10-15 meter gennem røgen med oplyste udgangsskilte, der er synlige ved udgangsdøre - tilstrækkeligt til at navigere de fleste bygningskorridorer mod udgange. PVC-kabelrøg ved 10 % transmittans i samme kammer producerer en ekstinktionskoefficient over 0,75 m⁻¹, hvilket reducerer sigtbarheden til 2-4 meter og forringer udgangsnavigationen alvorligt, selv for beboere i bygningen, der ikke er uarbejdsdygtige på grund af toksicitet.

En vigtig begrænsning af IEC 61034-testen, som specifikationerne bør forstå, er, at den måler røgmængden fra en relativt lille kabelprøve under en kontrolleret lavenergiantændelseskilde. Reelle kabelbakkebrande i tæt fyldte installationer genererer langt mere røg pr. tidsenhed end testscenariet, og den absolutte røgmængde skalerer med mængden af ​​kabel, der brænder samtidigt. Dette er grunden til, at IEC 61034-resultatet bør betragtes sammen med flammespredningsydelsen under IEC 60332-3 (gruppekabeltest) - et kabel, der producerer lav røg pr. længdeenhed, men ikke selvslukker i en grupperet kabeltest, vil i sidste ende generere mere total røg end et kabel med lidt højere røg, som selvslukker kablerne hurtigt, og som selvslukker kablerne hurtigt.

Sammenligning af HFFR-kontrolkabelydelse med standard FR-PVC på tværs af nøgleparametre

Valg af HFFR styrekabler over standard flammehæmmende PVC involverer afvejninger på tværs af flere ydeevnedimensioner. Beslutningen bør baseres på, hvilke parametre der er kritiske for det specifikke installationsmiljø snarere end på en generel præference for det ene materialesystem frem for det andet.

En parameter, der ikke er fanget i tabellen ovenfor, er langsigtet aldringsadfærd. PVC-isolering indeholder blødgørere - typisk phthalatestere eller adipatestere - der migrerer ud af forbindelsen i løbet af årtiers brug, hvilket får kabelkappen og isoleringen til at blive gradvist stivere og mere sprøde. Denne blødgøringsmigration accelererer ved forhøjede temperaturer og er irreversibel; et PVC-kabel, der er fleksibelt ved installation, kan blive alvorligt skørt efter 20 år i et varmt kontrolpanel. HFFR-forbindelser baseret på polyolefinharpikser indeholder ikke blødgørere og oplever ikke denne ældningsmekanisme, hvilket bevarer deres mekaniske egenskaber gennem hele levetiden. For styrekabler i kritiske infrastrukturapplikationer med designlevetider på 25-40 år er denne ældningsforskel en væsentlig faktor, der favoriserer HFFR-konstruktioner, selv i miljøer, hvor krav til brandydeevne alene måske ikke kræver det.

Kredsløbsintegritet under brand: Hvordan HFFR-kabler med brandmodstand adskiller sig fra standard LSZH

Halogenfrie kabler uden røg og brandsikre kabler adresserer forskellige brandsikkerhedsmål og forveksles ofte i specifikationerne. Standard HFFR/LSZH kabler begrænser toksiciteten og opaciteten af ​​forbrændingsprodukter, men de garanterer ikke, at kablet vil fortsætte med at bære signal eller strøm under selve branden - kablet vil i sidste ende svigte, da isoleringen nedbrydes. Brandsikre kabler (testet i henhold til IEC 60331) er designet til at opretholde det elektriske kredsløbs integritet ved specificerede temperaturer i definerede varigheder, hvilket gør det muligt for de systemer, de betjener - nødbelysning, brandalarm, røgudsugningsventilatorer, nødstrøm - at fortsætte i drift, mens bygningen bliver evakueret.

IEC 60331 udsætter færdige kabelprøver for direkte flamme ved 750°C (IEC 60331-21 for ledninger og små kabler) eller 830°C (IEC 60331-23 for kabler med et større tværsnit), mens kablet forbliver under nominel elektrisk belastning. Kablet skal opretholde kontinuitet i testvarigheden - typisk 90 eller 180 minutter - uden overslag, kortslutning eller åbent kredsløb. For at opnå denne ydeevne kræver det et fundamentalt anderledes isoleringssystem fra standard HFFR: et glimmertapelag viklet rundt om hver leder eller omkring kabelkernen giver en ildfast mineralsk isoleringsbarriere, der forbliver elektrisk intakt ved flammetemperaturer, hvor alle organiske polymermaterialer for længst er forbrændt.

Kombinationen af ​​brandmodstand og halogenfri ydeevne – specificeret som HFFR CWZ (kredsløbsintegritet under brand) i nogle standarder eller udpeget af EN 50200/EN 50362 i europæiske jernbaner og offentlige bygningsapplikationer – opnås ved at kombinere glimmertapekredsløbsintegritet med en ydre HFFR-kappe, der begrænser forbrændingsprodukter. Denne konstruktion er obligatorisk for nødkontrolkabler i hospitaler, tunneler, højhuse og offshore-platforme under en række nationale og internationale brandsikkerhedsregler. Glimmertapelaget tilføjer betydelige omkostninger og øger kabeldiameteren (typisk 15–25 % større OD end et tilsvarende standard HFFR-kabel), men det er den eneste konstruktion, der samtidig opfylder krav til brandprodukttoksicitet og krav til kredsløbsoverlevelse.

En praktisk installationsovervejelse for brandsikre HFFR-kontrolkabler er, at glimmertapelaget under isoleringen er mekanisk skrøbeligt - glimmer er et sprødt mineral, der kan delaminere, hvis kablet bøjes under sin mindste bøjningsradius eller udsættes for stød under installationen. Beskadiget glimmertape er muligvis ikke synlig eksternt, hvis den ydre isolering forbliver intakt, men kredsløbets integritetsydelse vil blive kompromitteret på skadestedet. Brandsikre kabler skal håndteres med større forsigtighed end standard kontrolkabler under installationen, med nøje overholdelse af minimums bøjningsradius specifikationer og beskyttelse mod stød i kabelbakke og ledningsmiljøer.

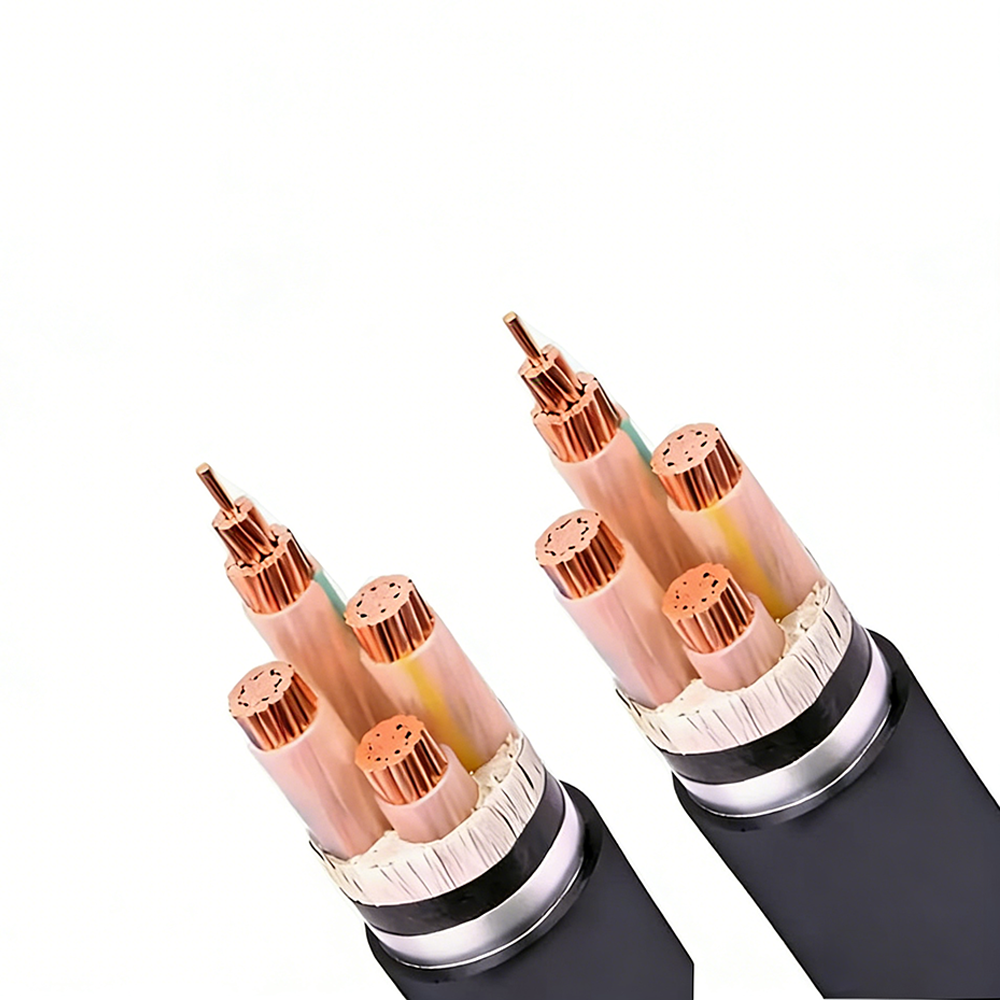

Specificering af HFFR-kontrolkabler til specifikke industrimiljøer: Nøgleforskelle i krav

HFFR-kontrolkabler er påkrævet på tværs af flere industrisektorer, men de specifikke ydeevnetærskler, teststandarder og konstruktionskrav varierer betydeligt mellem sektorerne. Et kabel, der er certificeret til én sektor, opfylder muligvis ikke kravene i en anden, selvom dets materialesystem er identisk. Følgende opdeling dækker de mest almindelige sektorer med høj efterspørgsel, hvor halogenfrie kontrolkabler med lavt røgniveau er specificeret:

Jernbane og massetransit

Jernbaneapplikationer er underlagt EN 45545-2 i Europa, som klassificerer kabler i fareniveauer (HL1, HL2, HL3) baseret på brandrisikoen på installationsstedet — HL3 gælder for kabler i områder, hvor passagerer er til stede, og hvor evakuering er vanskelig, såsom underjordiske jernbaner. EN 45545-2 specificerer grænseværdier for varmeafgivelseshastighed (målt ved keglekalorimeter i henhold til ISO 5660), flammespredning, røgproduktion og toksicitetsindeks samtidigt, og tærskelværdierne er væsentligt strengere end IEC 60332/60754/61034-pakken, der bruges i bygningsapplikationer. Især skal toksicitetsindekset (målt ved NF X70-100- eller FTIR-metoderne) være under definerede grænser for flere forbrændingsgasarter - CO, HCN, HF, SO₂, NOₓ og andre - ikke kun måling af syregas i bulk i IEC 60754. Et kabel til bygningsstandard 54HL5-2 kan fejle i EN 54 HL5. toksicitetsindeks.

Marine og Offshore

Offshore platforme og kommercielle fartøjer anvender IEC 60092-359 (havkabler, halogenfri) i forbindelse med IEC 60331 brandmodstandskrav. Marineinstallationer tilføjer et havvandsmodstandskrav, der ikke findes i bygnings- eller jernbanespecifikationer: kabelkappen skal bevare sin mekaniske integritet efter nedsænkning og må ikke svulme eller delaminere, når den udsættes for saltvand - relevant for kabler, der føres gennem våde områder eller på udsatte dæk. Derudover specificerer IMO-resolution MSC.61(67) (FTP-kode) overfladeflammespredning og røgtæthedstest udført under de specifikke luftstrøms- og varmeeksponeringsforhold, der er repræsentative for skibsrumsbrande, som adskiller sig fra still-air-forholdene i IEC 61034-røgtesten. Et kabel, der er i overensstemmelse med IEC 61034, overholder ikke automatisk IMO FTP Code Annex 1 eller 2 røgtest uden separat verifikation.

Industriel automation og intelligent fremstilling

I industrielle automationsmiljøer er HFFR-kontrolkabler i stigende grad specificeret, ikke fordi lokale brandforskrifter kræver dem, men på grund af omkostningsøkonomien efter afhjælpning efter brand. En brand, der involverer standard PVC-kabler i en moderne automatiseringsfacilitet - hvor kontrolpaneler, servodrev, PLC'er og HMI-udstyr repræsenterer millioner af euros i investeringer - frigiver tilstrækkelig HCl til at korrodere elektroniske samlinger gennem hele bygningens klimaskærm, ikke kun det område, der er direkte påvirket af flammer. Korrosionen manifesterer sig muligvis ikke som umiddelbare fejl, men fremstår som progressiv forbindelsesforringelse, PCB-sporkorrosion og kontaktmodstandsstigning i løbet af 6-18 måneder efter brandhændelsen. Udskiftning eller rengøring af HCl-forurenet elektronisk udstyr i et stort automatiseret anlæg kan koste 10-50 gange værdien af ​​de kabler, der brændte. Dette økonomiske argument driver frivillig anvendelse af HFFR-kontrolkabler i intelligente produktionsfaciliteter, hvor der ikke findes et obligatorisk kodekrav, og det er grundlaget for at inkludere HFFR-kabelspecifikationer i forsikringsrisikovurderinger for elektroniske produktionsanlæg af høj værdi.

Lavtemperaturinstallation af HFFR-kontrolkabler: Risici og konditioneringskrav

En af de mest konsistente feltfejlstilstande for HFFR-kontrolkabler er isolationsrevner under installation i kolde miljøer, forårsaget af den reducerede brudforlængelse af HFFR-forbindelser med høj fyldstofbelastning ved lave temperaturer. Mens standard PVC-kabler bevarer nyttig fleksibilitet ned til –20°C eller lavere på grund af deres blødgøringsindhold, bliver mange HFFR-formuleringer mærkbart stivere under 0°C og kan revne, hvis de bøjes eller rulles ud under –5°C til –10°C uden forholdsregler. Dette er især problematisk i udendørs installationsprojekter i vintermånederne og i køleanlæg, hvor kabler skal føres ved eller under 0°C omgivelsestemperatur.

Lavtemperatur-ydelsen af ​​et HFFR-kabel er karakteriseret ved koldbøjningstesten (IEC 60811-504) og koldslagstesten (IEC 60811-506). Koldbøjningstesten vikler kablet omkring en dorn med specificeret diameter ved en defineret lav temperatur og kontrollerer for revner; koldslagstesten falder en vægtet hammer på en kabelsektion ved lav temperatur og undersøger isoleringen for revner. Disse tests udføres ved den temperatur, der er angivet i kabelspecifikationen - typisk -15°C, -20°C eller -25°C afhængigt af sammensætningens formulering. At bestå koldbøjningstesten ved –20°C betyder dog ikke, at kablet frit kan håndteres og føres ved –20°C på stedet: testen anvender en kontrolleret bøjning med en defineret radius og hastighed, mens installationen på stedet involverer gentagen bøjning, træk rundt om hjørner og spoleudrulning, der genererer spændingskoncentrationer, testen ikke replikerer.

Den mest effektive afbødning af installation i koldt vejr af HFFR-kontrolkabler er termisk konditionering: opbevaring af kabelruller i et opvarmet rum ved minimum 15°C i mindst 24 timer før installation i kolde omgivelser. Den termiske masse af en fuld kabelrulle betyder, at spolens kerne kan forblive kold i flere timer, efter at de ydre lag er blevet varmet, så konditioneringstiden bør baseres på rullens størrelse - små ruller (under 50 kg) kan konditioneres tilstrækkeligt på 12 timer, mens store tromler (over 300 kg) kan kræve 48-72 timers konditionering. Under installation i kolde forhold skal det udrullede kabel installeres omgående i stedet for at efterlades på jorden, hvor det vil køle igen, og bøjning ved temperaturer under blandingens nominelle kolde bøjningstemperatur bør undgås ved at føre kablet i lige løb så meget som muligt, indtil det når sin endelige position. Producenter af højkvalitets HFFR-kabler udgiver i stigende grad specifikke koldinstallationsvejledninger sammen med deres standard tekniske datablade, idet de anerkender, at korrekt installationsprocedure er en del af produktets ydeevnespecifikation.

Hvordan HFFR-kontrolkabelcertificering skal verificeres, og hvilken dokumentation der skal anmodes om

Påstandene om halogenfri og lav røg på HFFR-kontrolkabler er selverklæringer, medmindre de understøttes af tredjeparts testrapporter fra akkrediterede laboratorier. I modsætning til nogle elektriske sikkerhedscertificeringer, der kræver løbende fabriksovervågning og produktgentestning, opnås HFFR brandydeevnecertificering ofte én gang for en referencekonstruktion og anvendes derefter på hele spektret af kabelkonstruktioner fremstillet med nominelt den samme forbindelse. Denne praksis skaber et meningsfuldt verifikationsgab: Sammensætningsformuleringen kan være identisk på tværs af alle konstruktioner, men kablets samlede brandydeevne afhænger også af kappens vægtykkelse, den samlede polymermasse pr. meter (som bestemmer den samlede brændstofbelastning og dermed røgudviklingen) og strandingsgeometrien (som påvirker, hvor let luft når kabelkernen under forbrænding). En testrapport for en 4-leder 1,5 mm² konstruktion validerer ikke automatisk brandegenskaberne for en 12-leder 2,5 mm² konstruktion i samme kabelfamilie.

Ved anskaffelse af HFFR-styrekabler til projekter med formelle brandsikkerhedskrav, skal følgende dokumentation rekvireres og verificeres, inden materiale accepteres på stedet:

• IEC 60754-1 og -2 testrapporter: Bekræftelse af halogenindholdet under tærskelværdierne (pH >4,3 og ledningsevne <10 μS/mm for IEC 60754-2) for den anvendte specifikke isolerings- og kappeforbindelser. Rapporten skal identificere laboratoriet, testdatoen og den specifikke testede materialesammensætningsbetegnelse - ikke kun kabeltypebetegnelsen.
• IEC 61034-2 røgtæthedstestrapport: Bekræfter ≥60 % transmittans for en kabelkonstruktion med sammenlignelig total polymermasse pr. meter til den konstruktion, der købes. Hvis det bestilte kabel har væsentlig mere polymermasse pr. meter (flere kerner, tykkere kappe) end den testede konstruktion, kan den faktiske røgydelse være dårligere end testresultatet indikerer.
• IEC 60332-3 grupperet flammespredningsrapport: Angivelse af hvilken kategori (A, B, C eller D) den testede konstruktion opfylder, og den installerede kabelvolumen pr. meter, der blev brugt i testen. Kategori A (7 liter/m) er den mest krævende og mest relevante for tæt fyldte kabelbakker i industrielle styringsapplikationer.
• Materialesporbarhedserklæring: En erklæring fra producenten om, at det specifikke leverede produktionsbatch er fremstillet med de samme sammensatte formuleringer som dem, der blev brugt til certificeringstestene, herunder sammensatte batchnumre, hvor krav til projektkvalitetsdokumentation kræver dette sporbarhedsniveau.
• RoHS-overensstemmelseserklæring: Bekræftelse af, at kabelmaterialerne – inklusive alle blødgørere, stabilisatorer, pigmenter og proceshjælpemidler i HFFR-forbindelsen – overholder EU-direktiv 2011/65/EU stofrestriktioner. Nogle HFFR-forbindelser bruger proceshjælpemidler eller stabilisatorer, der indeholder begrænsede phthalater; RoHS-overensstemmelse for HFFR-kabler er ikke automatisk og skal verificeres uafhængigt af halogenfri erklæringen.

For projekter, der er underlagt specifikke regionale eller sektorstandarder — EN 45545-2 for jernbaner, IEC 60092-359 for marine, eller nationale bygningsreglementer, der refererer til CPR (Construction Products Regulation) ydeevneklassifikationer i Europa — skal den relevante standards specifikke testrapporter indhentes separat fra den generiske IEC 60332/60332/60332/61034 grænseværdi mellem testmetode, suite/61034, standarder på måder, der gør antagelser om overholdelse af tværstandarder upålidelige.
