Kabel til ladestation til elektriske køretøjer Omfattende introduktion

I. Definition og kerneegenskaber
Elektriske køretøjer (EV) ladestationskabler er specialiserede kabler designet til at forbinde elektriske køretøjer til ladestationer (eller ladepistoler). De er ansvarlige for at transmittere højeffekt jævnstrøm (DC) eller vekselstrøm (AC) elektrisk energi, mens de integrerer funktioner som kontrolvejledning, signalfeedback, kommunikation og temperaturovervågning. De er ikke simple forlængerledninger, men kritiske komponenter, der kombinerer elektrisk sikkerhed, mekanisk holdbarhed, miljøtilpasningsevne og menneske-maskine interaktion. Deres ydeevne påvirker opladningssikkerheden, effektiviteten og brugeroplevelsen direkte.

Kerneegenskaber:
Højstrømstransmission og køleevne: Skal stabilt bære høje strømme (f.eks. DC-hurtigopladning op til 250A eller mere) over længere perioder, med designhensyn til lederopvarmning og varmeafledning.
High Voltage Rating: Driftsspændingerne stiger konstant (f.eks. DC 1000V, AC 690V), hvilket stiller strenge krav til isolering og afskærmning.
Integreret multifunktionel kabelstruktur: Har typisk en sammensat struktur, der integrerer strømledninger, kontrolledninger (CP/CC), kommunikationslinjer (f.eks. CAN, PLC), jordledninger og temperatursensorer (NTC).
Høje krav til mekanisk og miljømæssig holdbarhed: Skal modstå hyppig oprullning, knusning, slæbning og bøjning, samtidig med at den modstår ultraviolet (UV) stråling, ozon, ekstreme temperaturer (-40°C til 125°C), regn og kemikalier (f.eks. afisningssalte).
Strenge sikkerhedsstandarder: Skal overholde internationale opladningsgrænsefladestandarder (f.eks. IEC 62196, GB/T 20234) og kabelsikkerhedsstandarder (f.eks. UL 62, EN 50620, GB/T 33594), med overstrøms- og overtemperaturbeskyttelsesevner.

II. Hovedtyper og anvendelsesscenarier
Klassificering efter opladningstilstand og aktuel type:
AC Ladestationskabler (Mode 2/3): Bruges til hjemme- og offentlige langsom opladningsstationer, typisk med spændinger på 250V/440V AC og strømme ≤63A, med relativt lette strukturer.
DC Ladestationskabler (Mode 4): Bruges til offentlige hurtigopladnings- og superladestationer med spændinger op til 1000V DC eller højere og strømme, der typisk spænder fra 80A til 500A eller mere. Disse kabler er tykkere og tungere og kræver ofte integrerede væskekølesystemer.

Klassificering efter kølemetode:
Passiv luftkølet type: Afhænger af varmeafledning gennem leder- og kappematerialer, der bruges til medium- til lav-effekt opladning (f.eks. de fleste AC-stationer og nogle DC-stationer).
Aktiv væskekølet type: Integrerer uafhængige kølevæskecirkulationsrør inde i kablet, hvilket muliggør tvungen væskekøling. Denne teknologi kan øge den strømførende kapacitet af kabler med samme ydre diameter med over 50 %, hvilket løser problemet med voluminøse kabler i højeffekt hurtigopladning (≥350 kW).

Ansøgningsscenarier:
Privat opladning: Hjemmevægmonterede AC-stationer, der kræver høj fleksibilitet og bøjningscykluslevetid fra kablet.
Offentlige ladestationer: Inkluderer AC langsom opladning og DC hurtigopladningsstationer, der kræver høj holdbarhed, vejrbestandighed og vandalmodstand fra kablet.
Højeffekt-superopladningsstationer: Brug typisk væskekølede kabler for at muliggøre hurtig opladning med høj effekt (f.eks. 350 kW–600 kW), samtidig med at kablet holdes let og forbedrer brugeroplevelsen.

III. Nøgle produktionsprocesstyringer
Lederdesign og -fremstilling: Bruger multi-tråd ultrafine iltfri kobbertråde til præcis stranding for at sikre høj fleksibilitet. DC-kabler med høj effekt kan anvende formede ledere for at optimere pladsudnyttelse og varmeafledning.
Isolering og afskærmningssystem:
Elledninger: Brug højtydende tværbundet polyethylen (XLPE) eller elastomere materialer for at sikre højspændingsisolering.

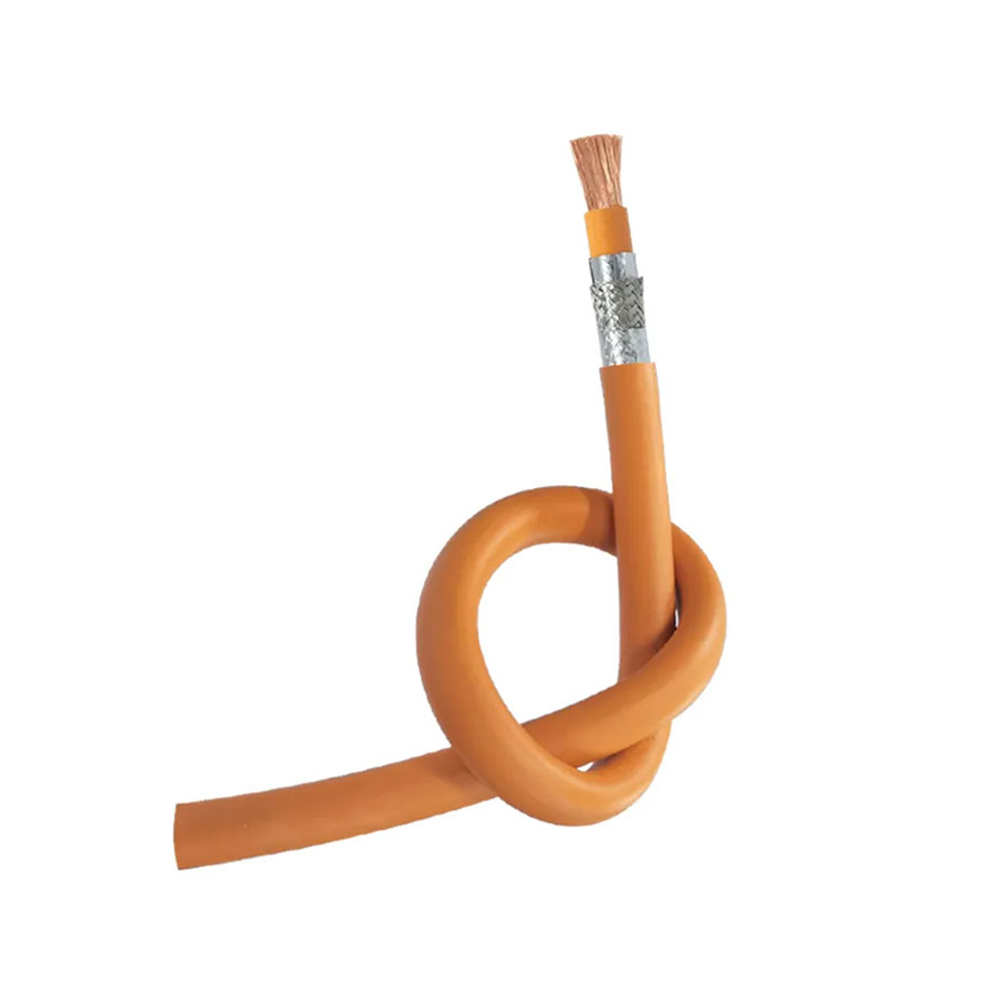

Afskærmning: Skal anvende højdækkende kobbertrådsfletning eller fletning kombineret med aluminiumsfoliekompositafskærmning for effektivt at undertrykke højfrekvent elektromagnetisk interferens og beskytte interne signallinjer.
Skede og forstærkningslag: Den ydre kappe bruger meget slidstærke, vejrbestandige og UV-bestandige elastomere materialer (f.eks. speciel PVC, TPE, CSPE). Højstyrke fiberfletninger (f.eks. aramid) er ofte integreret internt som et trækelement for at modstå hyppig træk.
Integration af væskekølingsrør (til væskekølede kabler): Kølerør med mikrodiameter (typisk isolerede bløde rør) er præcist integreret med kabelstrømkerner og signalledninger under kabling for at sikre strukturel stabilitet og køleeffektivitet.
Støbning af stikintegrering: Kabler og ladepistol-/stationskonnektorer er typisk integreret via sprøjtestøbning for at sikre vandtæthed (IP-klassificering, f.eks. IP67/IP54), trækmodstand og elektrisk forbindelsessikkerhed.
100 % sikkerhedstest: Hvert kabel skal gennemgå højspændingstest, isolationsmodstandstest, kontinuitetstest og funktionstest (f.eks. signalsløjfer, temperatursensorer).

IV. Detaljerede kernefordele
Sikkerhed som kerneprioritet: Flerlagsdesign sikrer beskyttelse mod elektrisk stød, overbelastning og overophedningsrisici i ekstremt vejr og hyppig brug, inkorporerer flammehæmmende materialer, spændingsbestandig isolering, temperaturovervågning og præcis signalkontrol.
Understøttelse af højeffektiv opladning: Optimeret lederdesign og anvendelsen af ​​væskekølingsteknologi understøtter direkte højere opladningseffekt, hvilket væsentligt reducerer EV-genopladningstiden.
Overholdelse af standarder og global markedsadgang: Streng overholdelse af internationale og regionale standarder sikrer lovligt salg og brug på målmarkeder (f.eks. Kina, Europa, Nordamerika) og opbygger forbrugernes tillid.

Resumé
EV-ladestationskabler er "det sidste segment af arterien" i EV-genopladningsøkosystemet. Deres teknologiske niveau bestemmer direkte opladningssikkerhed, hastighed og bekvemmelighed. Efterhånden som opladningskraften udvikler sig mod ultrahøje hastigheder, er teknologier såsom væskekøling blevet standardfunktioner for næste generations kabler.
