Omfattende introduktion til trækkædekabler

I. Definition og kerneegenskaber
Trækkædekabler er fleksible kabler, der er specielt designet til højhastigheds, højfrekvent frem- og tilbagegående bevægelse i automatiserede udstyrstrækkædesystemer. De er installeret inde i lukkede eller åbne tekniske plastiktrækkæder og bevæger sig sammen med kæden for at levere strøm, styresignaler og datatransmission til mobile maskiner.

Kernefunktioner:
Høj fleksibilitet og bøjningsmodstand: Designet til kontinuerlig frem- og tilbagegående bøjning, med en lille minimum bøjningsradius (typisk så lav som 7,5 gange kablets ydre diameter), i stand til at udholde op til 10 millioner eller flere bøjningscyklusser.
Torsionsmodstand og anti-vridning: Optimeret kernetrådsstrengstruktur modvirker effektivt intern spænding, der genereres under bevægelse i trækkæden, hvilket forhindrer kabelsnoning og sammenfiltring af kernetråde.
Modstandsdygtighed over for mekanisk belastning: Fremragende træk-, tryk- og slidstyrke, i stand til at modstå kontinuerlig friktion og kompression mod trækkædevæggene og andre kabler.
Stærk strukturel stabilitet: Lav vedhæftning mellem kernetråde forhindrer klæbning under bevægelse, mens centerfyldningsdesign sikrer, at kablet forbliver afrundet og opretholder en stabil bevægelsesbane i trækkæden.

II. Hovedtyper og anvendelsesscenarier
Klassificering efter funktion:
Strømtrækkædekabler: Overfør højere spændinger og strømme for at drive mobile motorer og drivenheder.
Styretrækkædekabler: Send styresignaler og sensorsignaler med lavere spændingsniveauer og vægt på anti-interferensegenskaber.
Data/bus trækkædekabler: Bruges til højfrekvent datatransmission, såsom Ethernet (CAT5e/6/7) og fieldbus (PROFIBUS, CAN osv.), der kræver lav dæmpning og høj afskærmningseffektivitet.
Hybrid/komposit trækkædekabler: Integrer strøm, kontrol, data og endda optiske fibre eller luftledninger i et enkelt kabel, så du opnår højintegrerede ledninger.

Typiske anvendelsesområder:
CNC-værktøjsmaskiner: Anvendes til kraft- og signaltransmission i mobile komponenter såsom værktøjsmagasiner, spindler og arbejdsborde.
Industrielle robotter: Anvendes til lineære bevægelsesenheder, såsom den syvende akse (gulvskinne) af robotter og lineære moduler.
Automatiserede produktionslinjer: Anvendes til strøm- og signaltransmission i mobile komponenter i materialehåndteringslinjer, samlebånd og testudstyr.
Logistik- og lagersystemer: Anvendes til mobil strømforsyning i stablere, shuttlebiler og automatiske sorteringssystemer.
Scenelysudstyr: Anvendes til mobil belysning af spær og løfteudstyr.

III. Nøgle produktionsprocesstyringer
Lederdesign: Fremstillet af ultrafine iltfri kobbertråde (diameter så lille som 0,05 mm) ved hjælp af specielle bundtrådningsmetoder for at sikre, at lederne ikke går i stykker, og modstanden forbliver stabil under gentagen bøjning.
Isoleringsmaterialer: Højstyrke, højelastiske specielle PVC-, TPE- eller PUR-materialer er valgt for at sikre, at isoleringslaget ikke revner eller klæber under dynamisk belastning.
Kernetrådsstreng og kabling: Der anvendes en optimeret lagdelt og bundtet strandingsstruktur med præcis koordinering af strandingsretning og stigning i hvert lag for at afbalancere intern spænding og forhindre "birdcaging" af kablet.
Trækcenter og fyldning: Et højstyrke ikke-metallisk trækelement (såsom Kevlar-fiber) er typisk placeret i kabelcentret for at absorbere trækspænding. Fyldstoffer sikrer strukturel rundhed og reducerer intern friktion.

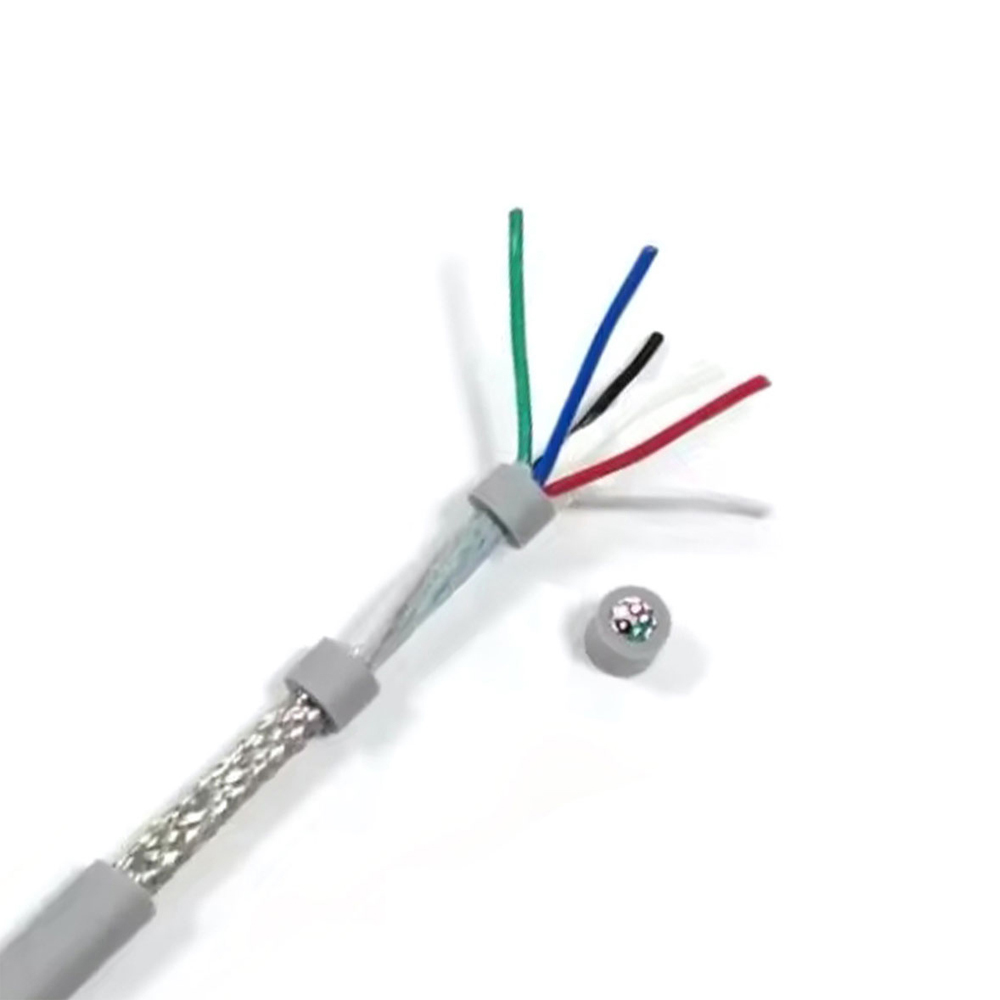

Afskærmning og kappe: Højdækkende (typisk ≥85%) fortinnet kobbertrådsflettet afskærmning bruges til effektiv elektromagnetisk interferensmodstand. Den ydre kappe er lavet af meget slidstærkt, oliebestandigt og rivefast polyurethan (PUR) materiale, med en glat overflade eller riller for at reducere friktionskoefficienten.

IV. Detaljerede kernefordele
Forlænget levetid: Designet til høje cyklustællinger med en levetid på millioner til titusinder af frem- og tilbagegående bevægelser under korrekte installationsforhold, hvilket væsentligt reducerer udstyrets nedetid, vedligeholdelsestid og udskiftningsomkostninger.
Meget pålidelig transmission: Optimeret elektrisk design og afskærmningsstruktur sikrer stabil strømforsyning, klare styresignaler og uafbrudt datakommunikation med lave bitfejlfrekvenser under kontinuerlig bevægelse.
Nem installation og pladsbesparende: Høj fleksibilitet letter installation i kompakte trækkæderum. Hybridkabler kan erstatte flere enkeltfunktionskabler, hvilket forenkler ledninger, sparer intern trækkædeplads og reducerer systemvægten.
Høj mekanisk beskyttelse og tilpasningsevne: Robust kappe og indre struktur giver fremragende slid-, kompressions- og slagfasthed og tilpasser sig almindelige fabriksmiljøforhold såsom olie, kølevæske og affald.
Forudsigelig bevægelsesbane: Stabil struktur sikrer, at kablet bevarer en fast form under bøjning i trækkæden, hvilket muliggør jævn bevægelse og undgår at klemme med kæden eller andre kabler, hvilket reducerer risikoen for fejl.

Resumé
Trækkædekabler er "livline" til pålidelig drift af højdynamisk automatiseret udstyr. Deres kerneydelse ligger i den perfekte integration af mekanisk holdbarhed og elektrisk stabilitet gennem præcist strukturelt design og materialevalg.
