Hvordan fiberantallet og det optiske design påvirker transmissionsydelsen
Fiberoptisk kompositkabel s er ikke one-size-fits-all-produkter. Antallet af fiberkerner - uanset om det er 2, 4, 12, 24, 48 eller mere - bestemmer direkte, hvor meget båndbreddekapacitet et enkelt kabeltræk kan understøtte, og valget mellem single-mode (OS2) og multimode (OM3/OM4/OM5) fiber ændrer fundamentalt den brugbare transmissionsafstand. Single-mode fibre, med deres 9/125 μm kerne/beklædningsforhold, er designet til langdistancetransmission, almindeligvis brugt i forsyningsnetværk eller forbindelser mellem understationer, hvor afstande overstiger flere kilometer. Multimode fibre, med deres større 50/125 μm eller 62,5/125 μm kerner, er bedre egnet til kortrækkende, høj båndbredde dataforbindelser inden for industrianlæg eller intelligente byggesystemer.
En mindre omtalt, men lige så vigtig faktor er strandingsstrukturen inde i kablet. Design med løst rør gør det muligt for hvert fiber- eller fiberbundt at bevæge sig lidt inden i et gelfyldt rør, som beskytter mod termisk udvidelse og sammentrækning - kritisk i udendørs eller industrielle miljøer, hvor temperatursvingninger er betydelige. Tæt bufret design omslutter hver fiber direkte i en beskyttende belægning, hvilket gør dem nemmere at afslutte, men mere følsomme over for mekanisk belastning. For kompositkabler, der integrerer både fiber- og kobberstrømledere, er det afgørende for langsigtet pålidelighed at forstå, hvordan disse to komponenter interagerer under bøjning, spænding og temperaturbelastning.
Zhishang Cable udvikler produkter med omhyggelig opmærksomhed på fiberkernearrangementet i forhold til kablets neutrale akse, hvilket minimerer mikrobøjningstab, der lydløst kan forringe signalkvaliteten over tid uden nogen synlig skade på kabelkappen.

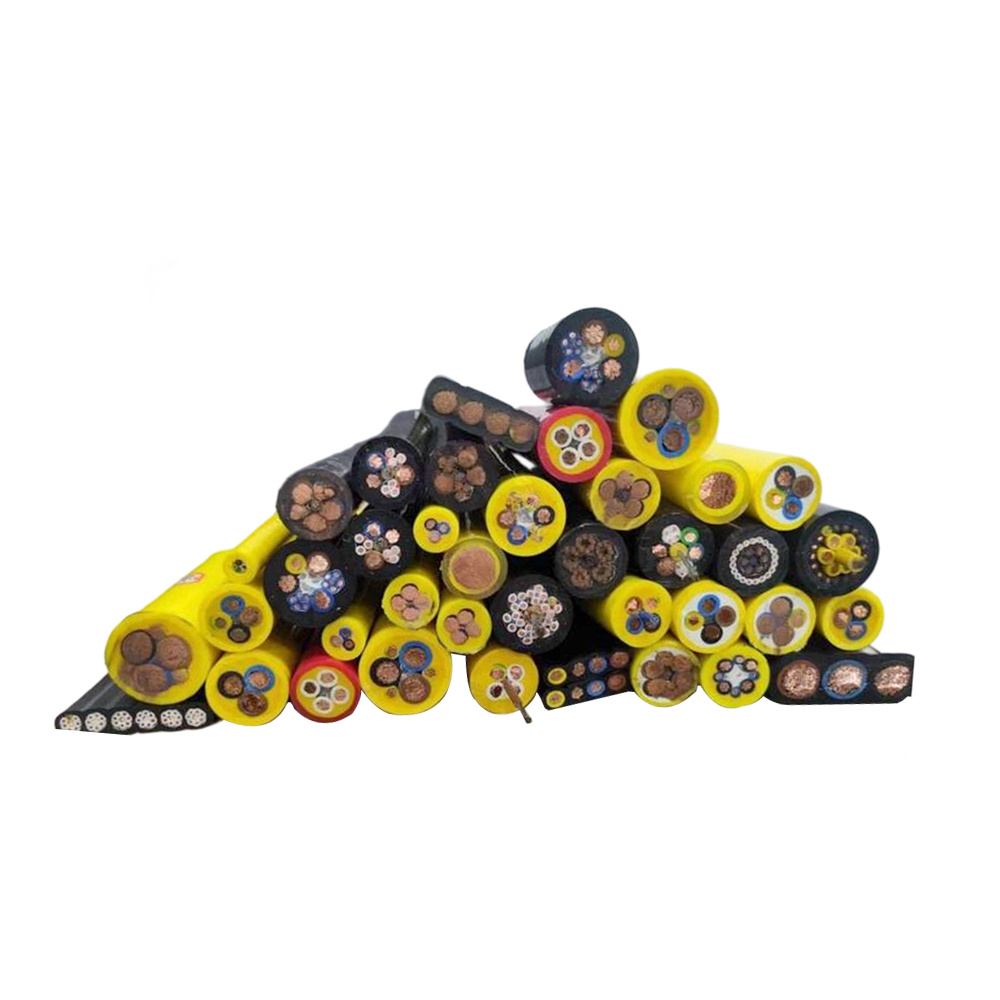

Strømlederkonfigurationer i kompositkabeldesign

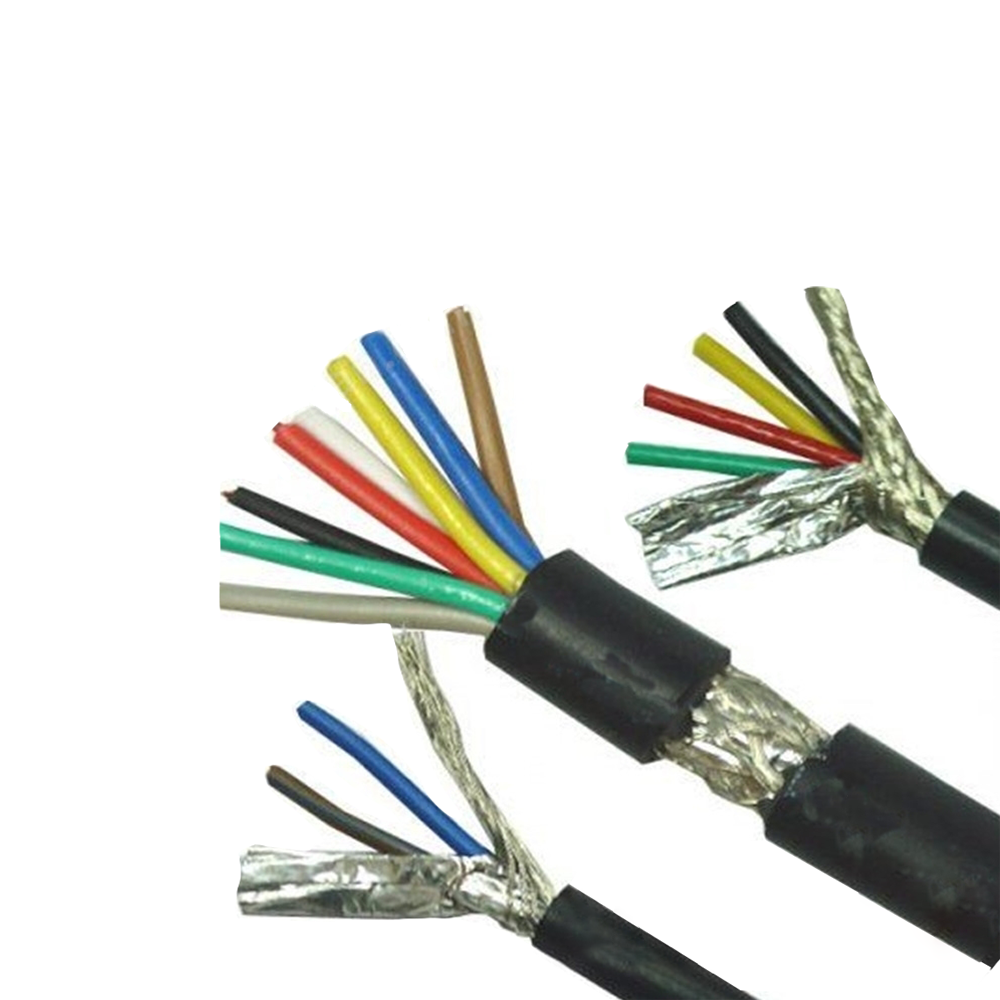

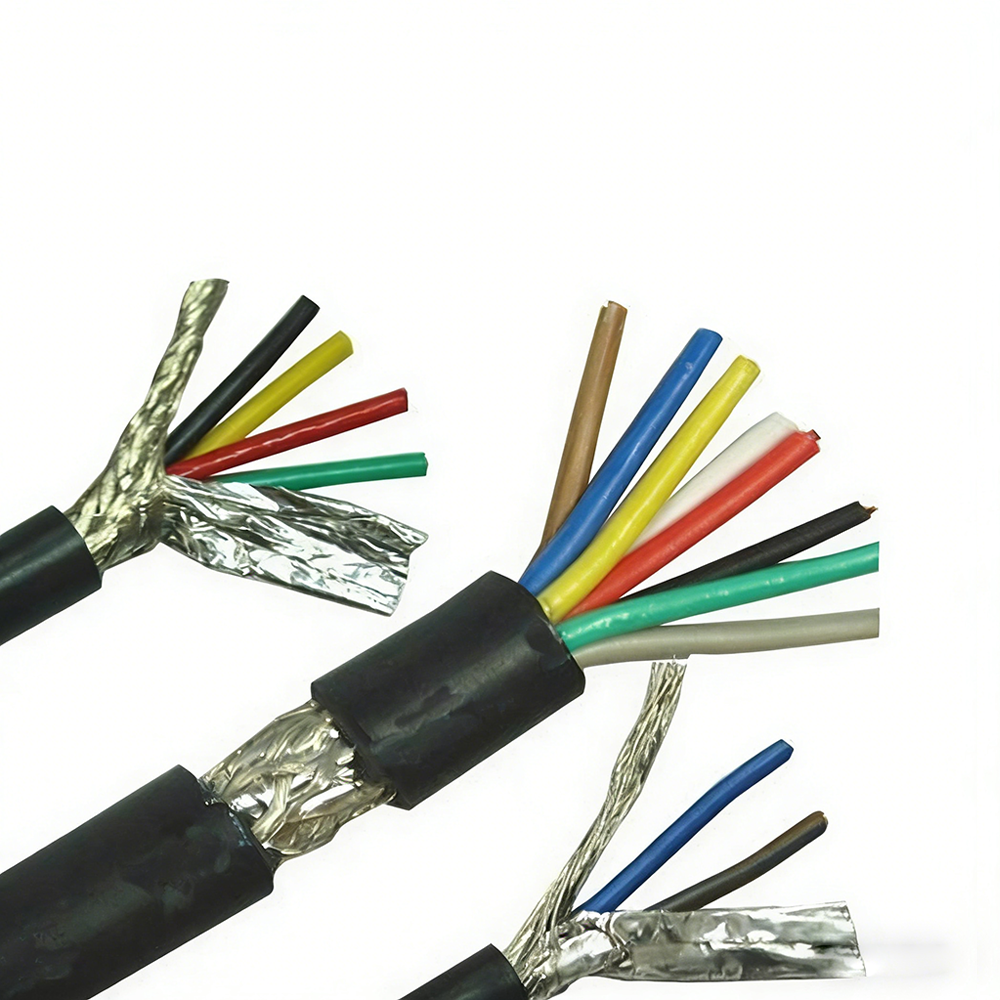

Den elektriske del af en fiberoptisk kompositkabel tjener to forskellige funktioner afhængigt af applikationen: den kan bære operativ strøm til fjernudstyr såsom kameraer, sensorer eller små kommunikationsknuder, eller det kan tjene som et beskyttende jordings- og signaleringsmedium inden for strømforsyningsinfrastruktur. Disse to anvendelsestilfælde kræver meget forskellige lederspecifikationer, og valg af den forkerte konfiguration fører til enten overkonstruerede kabler, der spilder omkostninger, eller undervurderede ledere, der skaber sikkerhedsrisici.
Til lavspændingsapplikationer (typisk 48V DC eller 24V DC i industrielle automations- og overvågningssystemer) er parsnoede eller parallelle kobberledere med tværsnit mellem 0,5 mm² og 2,5 mm² almindelige. I varianter af OPGW (Optical Ground Wire) eller OPPC (Optical Phase Conductor) er de metalliske elementer strukturelle og elektriske samtidigt, ofte ved hjælp af aluminiumsbeklædt stål (ACS) eller aluminiumslegeringstråde arrangeret i koncentriske lag. DC-modstanden og kortslutningsstrømkapaciteten for disse ledere skal beregnes og verificeres i forhold til netbeskyttelseskoordineringskrav - en rent mekanisk tilgang til kabelvalg er utilstrækkelig i disse installationer.
| Ansøgningstype | Typisk ledermateriale | Tværsnitsområde | Primær funktion |
|---|---|---|---|
| Industriel Automation / Overvågning | Bar eller fortinnet kobber | 0,5 – 2,5 mm² | Lavspændingsstrømforsyning |
| Utility Grid / OPGW | Aluminiumsbeklædt stål (ACS) | Varierer efter mærkestrøm | Jordledningsfejlstrømsvej |
| Jernbane-/Transitsystemer | Kobber eller kobberlegering | 1,5 – 6 mm² | Signalstrømsdatalink |
| Smart bygning / svag strøm | Fortinnet kobber | 0,75 – 1,5 mm² | PoE / styresignal |

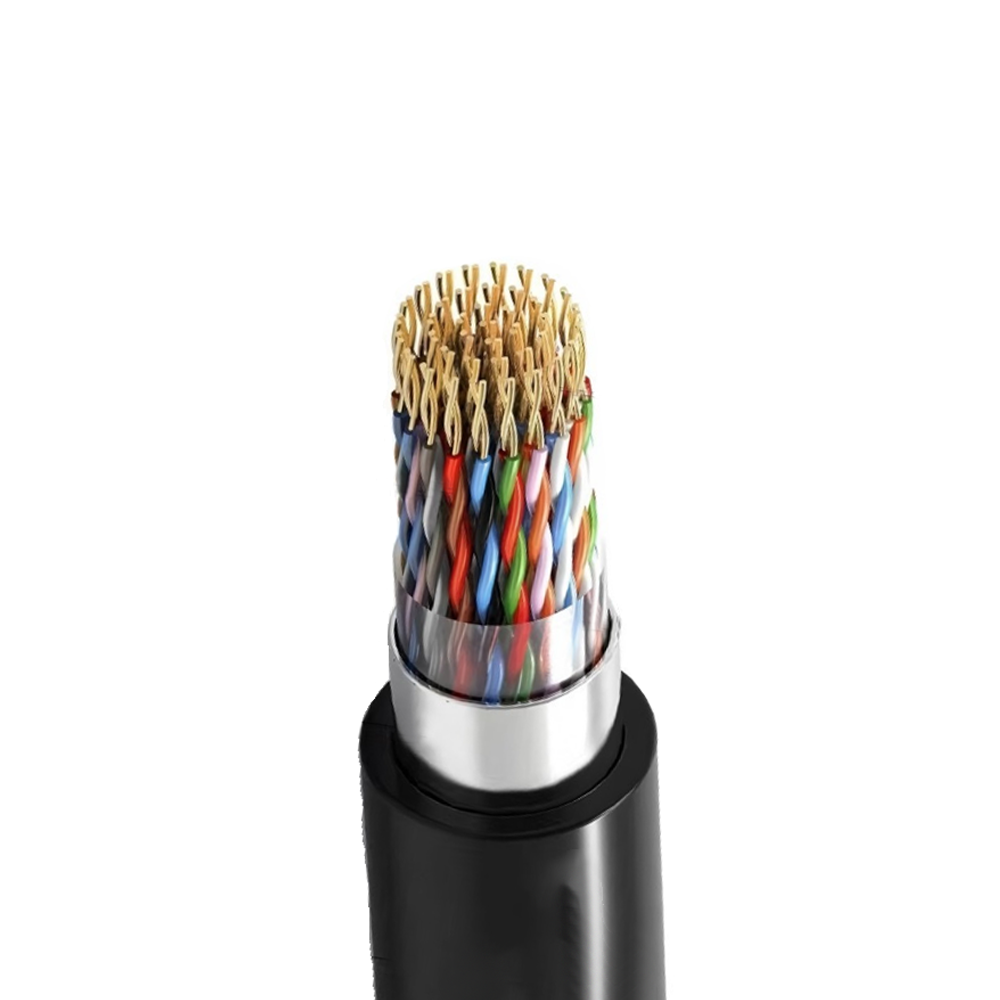

Valg af jakkemateriale og dets indvirkning på levetiden i marken
Den ydre kappe på et fiberoptisk kompositkabel er den første forsvarslinje mod miljøforringelse, men det bliver ofte behandlet som en eftertanke i indkøb. De dominerende jakkematerialer - PE (polyethylen), PVC, LSZH (Low Smoke Zero Halogen) og TPU - har hver især specifikke kompromiser, der bliver kritisk vigtige afhængigt af installationsmiljøet.
HDPE jakker forbliver standarden for direkte nedgravning og udendørs luftanvendelser på grund af deres enestående fugtbestandighed, UV-stabilitet og modstandsdygtighed over for jordkemikalier. HDPE fungerer dog ikke godt i brandscenarier - det brænder uden at selvslukke. For kabler ført gennem bygningsstigerør, kabelbakker inde i tunneler eller lukkede industrianlæg, LSZH jakker er påkrævet af de fleste brandkoder; de begrænser emission af giftige gasser og røgtæthed, hvilket især er vigtigt i lukkede rum, hvor evakuering kan være vanskelig.
I dynamiske applikationer - robotarme, bevægelige værktøjsmaskiner eller trækkædekabelsystemer - giver hverken PE eller PVC den nødvendige gentagne mekaniske flexudholdenhed. TPU (termoplastisk polyurethan) er det passende valg her og tilbyder høj slidstyrke og fleksibilitetsbevarelse selv efter millioner af bøjningscyklusser. Som en del af sin R&D-drevne produktudvikling, arbejder Anhui Zhishang Cable Technology Co., Ltd. sammen med kunderne for at specificere kappemateriale baseret på faktiske serviceforhold i stedet for at misligholde den billigste tilgængelige løsning, idet den anerkender, at kappefejl er en af de førende årsager til for tidlig kabeludskiftning på området.
Kort overblik over nøglematerialeegenskaber
- HDPE: Bedste fugt- og UV-bestandighed; velegnet til udendørs/direkte nedgravning; ikke flammehæmmende.
- PVC: Omkostningseffektiv med moderat fleksibilitet; acceptabel flammehæmning; frigiver HCl-gas under forbrænding.
- LSZH: Lave giftige emissioner ved brand; obligatorisk for tunneler, jernbaner og offentlige bygninger i mange regioner.
- TPU: Overlegen slidstyrke og flex-træthedsbestandighed; ideel til flytning eller trækkædeinstallationer.
Installationsfaldgruber, der forringer kompositkabelydelsen over tid
Selv et velfremstillet fiberoptisk kompositkabel kan underperforme eller fejle for tidligt, hvis installationspraksis ikke tager højde for kablets fysiske og mekaniske egenskaber. En af de mest almindelige fejl er at ignorere minimum bøjningsradius . For kompositkabler er denne radius ikke en enkelt værdi, men en dobbelt begrænsning: de optiske fibre og kobberlederne kan have forskellige minimumskrav til bøjningsradius, og kablet skal designes og installeres for at tilfredsstille den mere restriktive af de to. Overtrædelse af fiberens minimale bøjningsradius introducerer mikro- og makrobøjningstab; overskridelse af lederens grænse kan forårsage metaltræthed og øget modstand over tid.
Trækspænding under installation af rørledninger er en anden undervurderet risikofaktor. Den maksimal tilladt trækbelastning (ofte specificeret separat for installation og langtidsservice) må ikke overskrides. For kabler med fibre understøttet af et centralt forstærkningselement (typisk FRP eller stål), bærer forstærkningselementet det meste af trækkraften - men hvis kablet gribes eller trækkes fra kappen i stedet for at afsluttes korrekt i enden, overføres belastningen til de optiske fibre eller kobberledere i stedet. Dette er en særlig almindelig fejl, når installatører, der ikke er bekendt med kompositkabelkonstruktion, bruger standard trækgreb designet til elektriske kabler.
Termisk styring under installation i varme omgivelser eller rørledninger udsat for direkte sollys overses også ofte. Varme fremskynder nedbrydning af kappen og kan forårsage differentiel termisk udvidelse mellem fiberelementerne og metalledere. Angivelse af et kabel med et passende driftstemperaturområde - og verifikation af, at rørfyldningsforhold tillader tilstrækkelig varmeafledning - forlænger levetiden betydeligt. Splejsnings- og termineringskvalitet for den optiske del skal også verificeres ved hjælp af OTDR-test efter installation, ikke kun visuel inspektion, da forbindelsestab, der er inden for acceptable grænser på dag ét, kan forværres betydeligt, hvis splejsningen eller konnektoren var under mekanisk belastning fra forkert routing.
