Flammehæmmende kategorier og hvad klassifikationerne faktisk betyder i praksis

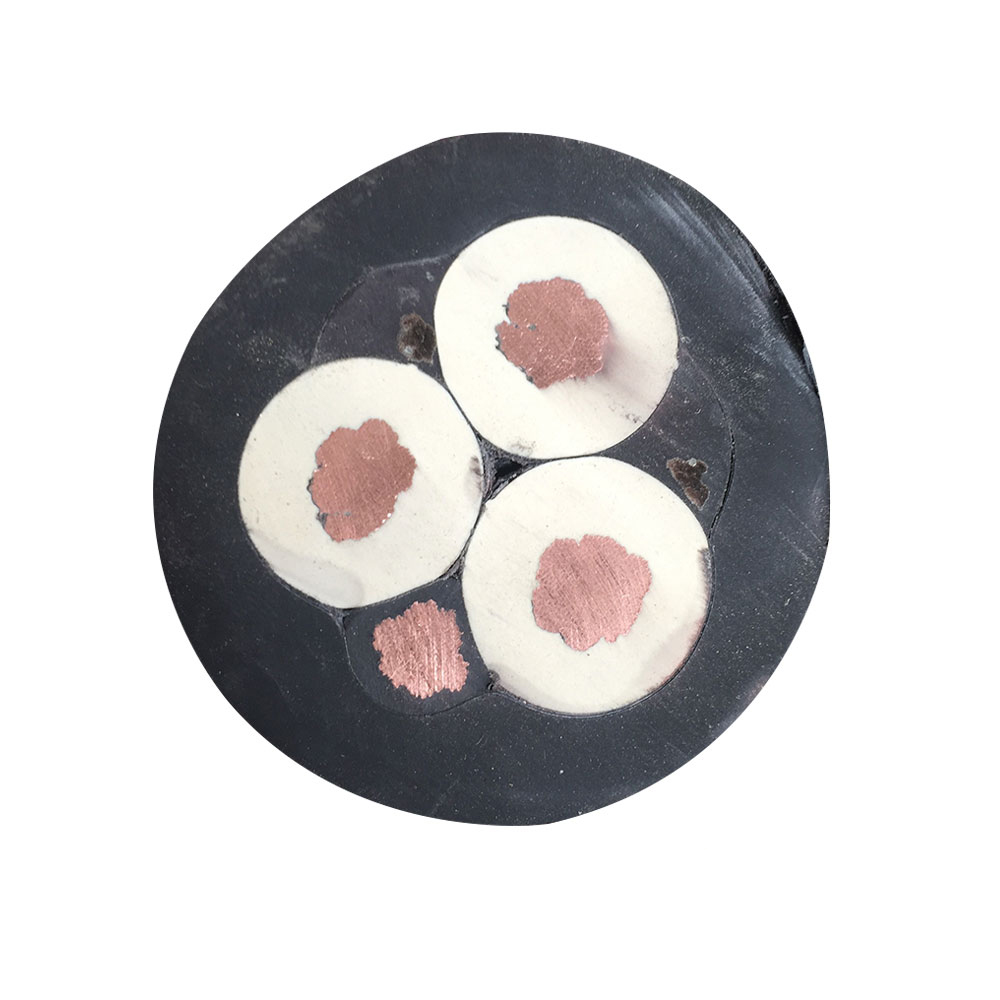

Brandhæmmende styrekabel s er ikke en enkelt produktkategori - de spænder over et klassifikationssystem i flere niveauer defineret af IEC 60332 og dets kinesiske ækvivalent GB/T 18380, hvor hvert niveau afspejler et meningsfuldt forskelligt niveau af brandbeskyttelsesevne. De mest almindeligt specificerede niveauer er IEC 60332-1 (enkeltkabel lodret flammetest), IEC 60332-3 (bundtet kabel vertikal flammeudbredelsestest) og de mere krævende IEC 60332-3-22 til 60332-3-25 kategorier, som adskiller sig i den samlede volumen af kabelmateriale brændt. Det er vigtigt at forstå disse forskelle, fordi et kabel, der består enkelt-kabel-testen, stadig kan tillade, at en brand spreder sig, når den installeres i tætte kabelbakker sammen med snesevis af andre kabler - præcis den tilstand, der findes i industrielle kontrolrum, koblingsbygninger og procesanlægs kabelruter.
IEC 60332-3 bundletesten simulerer reel installationstæthed ved at brænde en 3,5 meter lodret stige af kabler med et defineret samlet ikke-metallisk volumen pr. meter bakke. Kategori A (den strengeste) tillader et ikke-metallisk kabelvolumen på op til 7 liter pr. meter bakke, mens kategori C tillader op til 1,5 liter pr. meter - jo lavere det tilladte volumen er, jo lettere er det at passere, fordi der er mindre brændbart materiale til at opretholde flammen. Angivelse af et Kategori C-kabel til en tæt befolket kabelbakke, hvor den faktiske installationstæthed svarer til Kategori A-forhold, er en almindelig og farlig fejlberegning. Ingeniører, der vælger flammehæmmende kontrolkabler til bakkeinstallationer, skal beregne det faktiske ikke-metalliske volumen pr. meter af deres tilsigtede kabelfyldning og matche det til den relevante testkategori, ikke blot angive "flammehæmmende" som et generisk krav.
Ud over flammeudbredelse introducerer LSZH (Low Smoke Zero Halogen) og LSHF (Low Smoke Halogen Free) varianter yderligere ydeevnedimensioner, som i stigende grad kræves i lukkede faciliteter. Standard PVC-isolerede flammehæmmende kabler frigiver hydrogenchloridgas og tæt sort røg, når de brænder - HCl er ætsende for elektronisk udstyr og giftigt for personale, og kraftig røg forhindrer evakuering. LSZH-formuleringer eliminerer halogenbaserede flammehæmmere til fordel for mineralbaserede systemer (typisk aluminiumtrihydrat eller magnesiumhydroxid), som frigiver vanddamp i stedet for sure gasser ved forbrænding. Zhishang Cable producerer både PVC-baserede og LSZH varianter af flammehæmmende styrekabel s, med materialevalg afstemt efter de specifikke miljømæssige og lovmæssige krav i hvert projekt.
Hvordan flammehæmmende tilsætningsstoffer påvirker elektriske og mekaniske kabelegenskaber
At opnå flammehæmning i kabelisolering og kappeforbindelser er ikke kemisk neutralt - de additiver, der undertrykker forbrændingen, interagerer med polymermatrixen på måder, der påvirker dielektriske egenskaber, fleksibilitet og langsigtet ældningsadfærd. Denne afvejning er særlig vigtig i kontrolkabelapplikationer, hvor isolationsmodstand, kapacitans mellem ledere og signalintegritet i forhold til multi-core konfigurationer er funktionelle krav, som ikke kan kompromitteres i jagten på brandydeevne alene.
I halogenerede (PVC-baserede) flammehæmmende forbindelser anvendes antimontrioxid almindeligvis som en flammehæmmende synergist sammen med det klor, der allerede findes i PVC. Mens den er effektiv til at undertrykke antændelse, øger høj antimontrioxidbelastning isolationspermittiviteten og reducerer volumenmodstanden, hvilket kan øge kapacitiv kobling mellem tilstødende ledere i multi-core styrekabler. For styrekredsløb, der bærer analoge signaler på lavt niveau eller seriel højhastighedskommunikation, øger denne forhøjede kapacitans pr. længdeenhed signaldæmpningen og begrænser den brugbare kabellængde. Det er nødvendigt at specificere isoleringsvægtykkelse og sammensætningsformulering med den faktiske signalfrekvens i tankerne - ikke kun flammeklassen - for at undgå dette resultat.
LSZH-forbindelser baseret på mineralske fyldstofsystemer præsenterer et andet sæt af afvejninger. Aluminiumtrihydrat (ATH) skal påfyldes i meget høje koncentrationer (typisk 50-65 vægtprocent af polymerforbindelsen) for at opnå meningsfuld flammehæmning gennem dens endoterme nedbrydning. Ved disse belastningsniveauer bliver forbindelsen stivere og mere skør end ufyldte polymerer, hvilket reducerer fleksibiliteten og ydeevnen ved kolde temperaturer. Producenter løser dette gennem elastomere basispolymerer (EVA, EBA eller TPE) og overfladebehandlede fyldstofpartikler, der forbedrer spredningen og reducerer stivhedsstraffen. Resultatet er en forbindelse, der kan opnå både IEC 60332-3 flammeydelse og IEC 60811 koldbøjning - men kun hvis formuleringen er udviklet specifikt til denne balance i stedet for at være sammensat af råvarekomponenter. Anhui Zhishang Cable Technology Co., Ltd. validerer sammensatte ydeevne gennem både flamme- og mekaniske tests i stedet for at stole på materialeleverandørcertificeringer alene, hvilket sikrer, at det færdige kabel opfylder alle specificerede parametre samtidigt.
| Sammensat type | Flammehæmmende mekanisme | Effekt på fleksibilitet | Gasemission ved forbrænding |
|---|---|---|---|
| FR-PVC | Halogengas afbryder forbrændingskæden | Moderat; blødgører-afhængig | HCl, tæt sort røg |
| LSZH / ATH-fyldt | Endoterm nedbrydning, vanddamp | Reduceret; kræver elastomer base | Vanddamp, lav røg, ingen HCl |
| LSZH / MDH-fyldt | Endoterm nedbrydning, højere temperaturområde | Svarende til ATH; bedre ved høj temperatur | Vanddamp, lav røg, ingen HCl |
| Fosforbaseret (intumescent) | Char lag danner, isolerer overflade | Godt; lavere påfyldning påkrævet | Lav røg, halogenfri |
Afskærmningskonfigurationer i flammehæmmende kontrolkabler og deres EMI-ydelsesimplikationer
Styrekabler i industrielle miljøer fungerer sammen med drev med variabel frekvens, højstrømskoblingsudstyr og strømkabler - som alle genererer elektromagnetisk interferens, der kan ødelægge lavniveaukontrolsignaler, hvis afskærmningen er utilstrækkelig. I flammehæmmende styrekabler skal afskærmningen ikke kun være designet til elektrisk ydeevne, men også for kompatibilitet med den flammehæmmende konstruktion omkring det: skærmafløbstråden, bindebånd og eventuelle metalliske elementer interagerer alle med det overordnede kabels brandadfærd og må ikke skabe varmebroer eller lokaliserede tændkablets ydeevne, der underminerer tændkablets ydeevne.

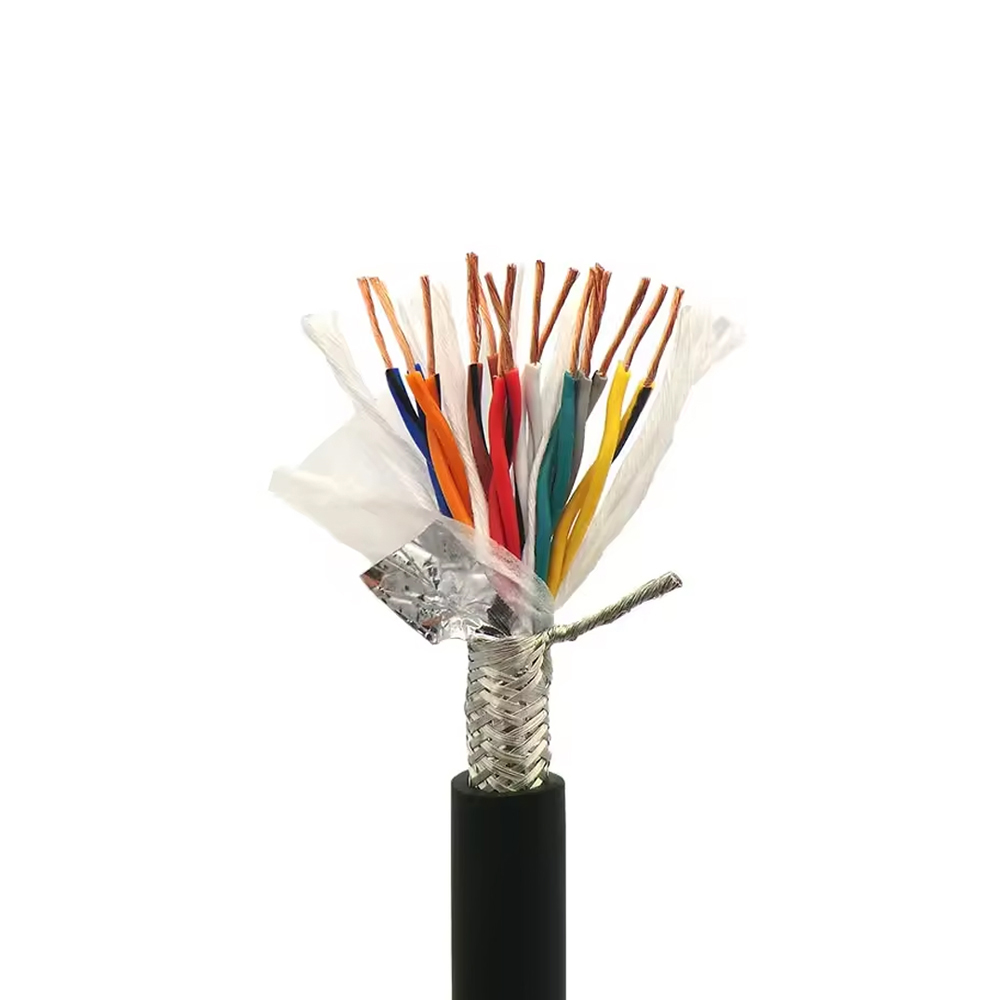

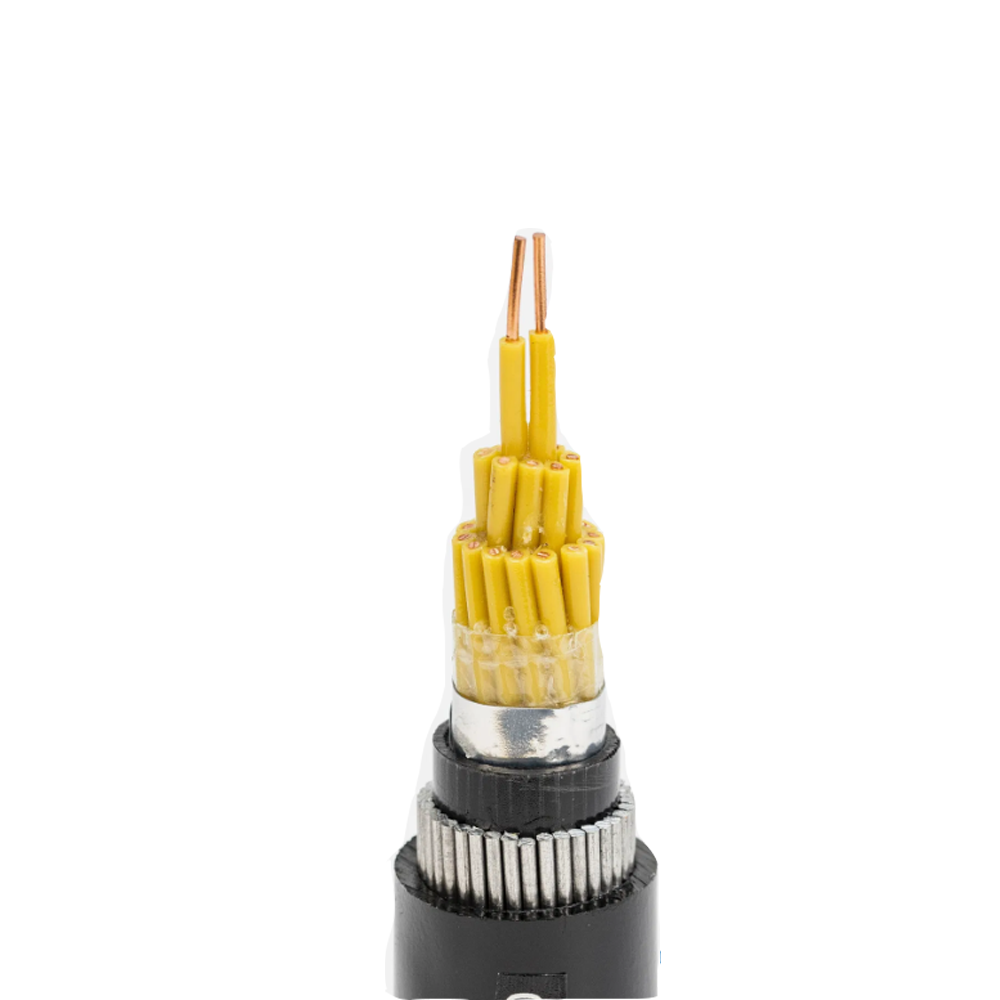

De to dominerende afskærmningskonstruktioner i flammehæmmende styrekabler er overordnede aluminium-polyester (Al/PET) folieskærme med en dræntråd og overordnede eller individuelle fortinnet kobberfletskærme. Folieskjolde giver næsten 100 % optisk dækning og er effektive mod kapacitivt koblet højfrekvent interferens, men deres mekaniske stivhed gør dem sårbare over for rivning i skjoldoverlapningssamlingen under gentagne bøjninger eller installationstræk. Flettede skjolde har lavere optisk dækning (typisk 85-95%), men tilbyder langt overlegen mekanisk robusthed og lavere skjoldmodstand, hvilket forbedrer ydeevnen mod induktivt koblet lavfrekvent interferens. For kabler installeret i faste ruter i koblingsrum eller DCS-skabe er folie-plus-afløbskonstruktion generelt tilstrækkelig; for kabler, der føres gennem rør eller udsættes for bevægelse under vedligeholdelse, er flettede skærme at foretrække.
Multi-core styrekabler, der bruges til analog signaltransmission (4-20 mA sløjfer, termoelementkredsløb, RTD-forbindelser) kræver ofte individuel par afskærmning ud over en samlet skærm. Individuelle par skærme forhindrer krydstale mellem signalpar inden for det samme kabel - en væsentlig bekymring, når højniveausignaler (såsom 24V digital I/O) og lavniveau analoge signaler (millivolt-termoelementudgange) deler et fælles kabel. Afløbsledningen for hver enkelt skærm skal kun forbindes til jord i den ene ende for at forhindre skærmstrømsløjfer, som ville genindføre den lavfrekvente støj, som skærmen var beregnet til at blokere. Denne jordingsdisciplin er lige så vigtig som selve skærmmaterialet og skal specificeres klart i kabelinstallations- og afslutningsdokumentationen.
Almindelige afskærmningskonfigurationer og typiske applikationer
- Samlet Al/PET-foliedræntråd: Omkostningseffektiv højfrekvent EMI-beskyttelse; velegnet til faste DCS/PLC-signalkabler; sårbar over for folieskader, hvis den bøjes gentagne gange.
- Samlet fletning af fortinnet kobber: Bedre mekanisk holdbarhed og lavfrekvent afskærmningseffektivitet; foretrukket til ledningsinstallationer eller miljøer med betydelige 50/60 Hz interferenskilder.
- Individuelt par folie samlet fletning (dobbelt skjold): Højeste interkredsløbsisolering; påkrævet, når blandede signalniveauer deler et kabel; bruges i præcise analoge instrumenteringsløkker.
- Uskærmet (kun afskærmet med pansring): Velegnet til digitale styresignaler med iboende støjimmunitet (f.eks. 24V DC switching); ikke egnet til analoge målekredsløb.
Kernetællings- og grupperingsstrategier for multi-kredsløbskontrolkabelinstallationer
Beslutningen om, hvorvidt der skal køres mange kabler med lille kerne eller færre kabler med stor kerne til en kontrolinstallation med flere kredsløb, har konsekvenser for brandrisiko, vedligeholdelsesadgang og langsigtet fleksibilitet, der rækker langt ud over de oprindelige kabelanskaffelsesomkostninger. Tætte bundter af individuelt kappede små kabler i en bakke øger det samlede ikke-metalliske volumen pr. meter, hvilket øger den effektive forbrændingsbelastning, selv når hvert enkelt kabel har en brandhæmmende vurdering. Konsolidering af kredsløb til færre flerlederkabler reducerer bakkefyldning og forbrændingsbelastning, men skaber et enkelt fejlpunkt, hvor beskadigelse af et kabel kan påvirke flere ikke-relaterede kredsløb samtidigt.
En praktisk tilgang, der bruges i procesindustrier og kraftproduktionsanlæg, er at gruppere kredsløb efter funktionelt system snarere end efter geografisk nærhed, med separate kabler til sikkerhedskritiske kredsløb (nødstop, brand- og gasdetektion) og operationelle kontrolkredsløb (proceskontrolsløjfer, motorstartere, instrumentering). Denne adskillelse sikrer, at et enkelt kabelfejl ikke samtidigt kan deaktivere både processtyringsfunktionen og dens sikkerhedsbackup. Det forenkler også fejlfinding og kabeludskiftning, da en fejl i en funktionsgruppe ikke kræver at en andens ledningsføring forstyrres. Mange installationsstandarder - inklusive IEC 60364 og facilitetsspecifikke tekniske standarder i petrokemiske og energisektorer - påbyder denne form for kredsløbsadskillelse eksplicit.
Reservekerneplanlægning inden for multi-core styrekabler er et andet aspekt, som ofte undervurderes på specifikationsstadiet. Installation af kabler med 10-20 % reservekerner på tidspunktet for den første konstruktion koster meget lidt i forhold til den samlede projektværdi, men tilføjelse af kredsløb efter konstruktionen kræver nye kabeltræk, der er forstyrrende, dyre og nogle gange fysisk umulige gennem overbelastede eksisterende ruter. Reservekerner bør fordeles på tværs af kabelgrupper frem for at koncentreres i et enkelt kabel, og deres placering skal dokumenteres systematisk, så de kan identificeres og aktiveres uden omfattende sporingsarbejde. Som en del af sin applikationssupportkapacitet arbejder Zhishang Cable sammen med ingeniørteams for at optimere kerneantalvalg baseret på forventede systemudvidelsesscenarier, hvilket hjælper med at undgå den almindelige situation, hvor kabelinfrastruktur bliver den begrænsende begrænsning for anlægsændringer inden for blot et par år efter idriftsættelse.
