Omfattende introduktion til robotkabler
I. Definition og kerneegenskaber
Robotkabler er meget fleksible specialkabler, der er specielt designet til industrirobotter, mekaniske arme og højdynamisk automationsudstyr. De skal stabilt transmittere kraft, signaler og data under hyppige bøjninger, vridninger, bevægelser og kompleks mekanisk stress, der tjener som "nerver og blodkar" i robotbevægelsessystemer.

Kernefunktioner:
Høj dynamisk fleksibilitet: I stand til at modstå millioner af frem- og tilbagegående bøjnings- og vridningsbevægelser (f.eks. ±180°/m til ±720°/m drejning).
Samtidig multi-stress-modstand: I stand til at håndtere spænding, kompression, vridning, vibrationer og sidetryk på samme tid.
Integreret transmissionsevne: Kombinerer ofte kraftledninger, kontrolledninger, feedbacksignallinjer (kodere), buslinjer (såsom EtherCAT) og luftveje/optiske fibre.
Høj miljøtolerance: Modstandsdygtig over for olie, kølevæske, slid og høje/lave temperaturer (f.eks. -40°C til 125°C).

II. Hovedtyper og anvendelsesscenarier
Klassificering efter bevægelsestype:
Drag Chain Cables: Bruges til lineær frem- og tilbagegående bevægelse, såsom robot lineære dias og gantry manipulatorer.
Torsionskabler: Anvendes til roterende led, såsom robotarmsamlinger og roterende arbejdsborde.
Composite Motion Cables: I stand til at modstå både bøjning og vridning, bruges til SCARA-robotter og flerledsrobotter.

Klassificering efter funktionel integration:
Strømkabler: Forsyner servomotorer med strøm.
Feedback- og signalkabler: Tilslut indkodere og sensorer for at transmittere lavspændingssignaler.
Buskabler: Bruges til Ethernet-kommunikation i realtid (såsom EtherCAT og PROFINET).
Hybridkabler: Integrer strøm, signaler, luftveje eller optiske fibre i ét kabel for at reducere ledningsplads.

Typiske anvendelsesområder:
Industrielle robotter: Svejsning, maling, håndtering og montering af produktionslinjer til biler.
Automatiseringsudstyr: CNC-værktøjsmaskiner, automatiserede vejledte køretøjer (AGV'er) og materialehåndteringssystemer.
Præcisionsudstyr: Halvlederwaferhåndteringsrobotter og medicinsk automationsudstyr.
Inspektion og måling: Robotmonterede synsinspektionssystemer og testsonder.

III. Nøgle produktionsprocesstyringer

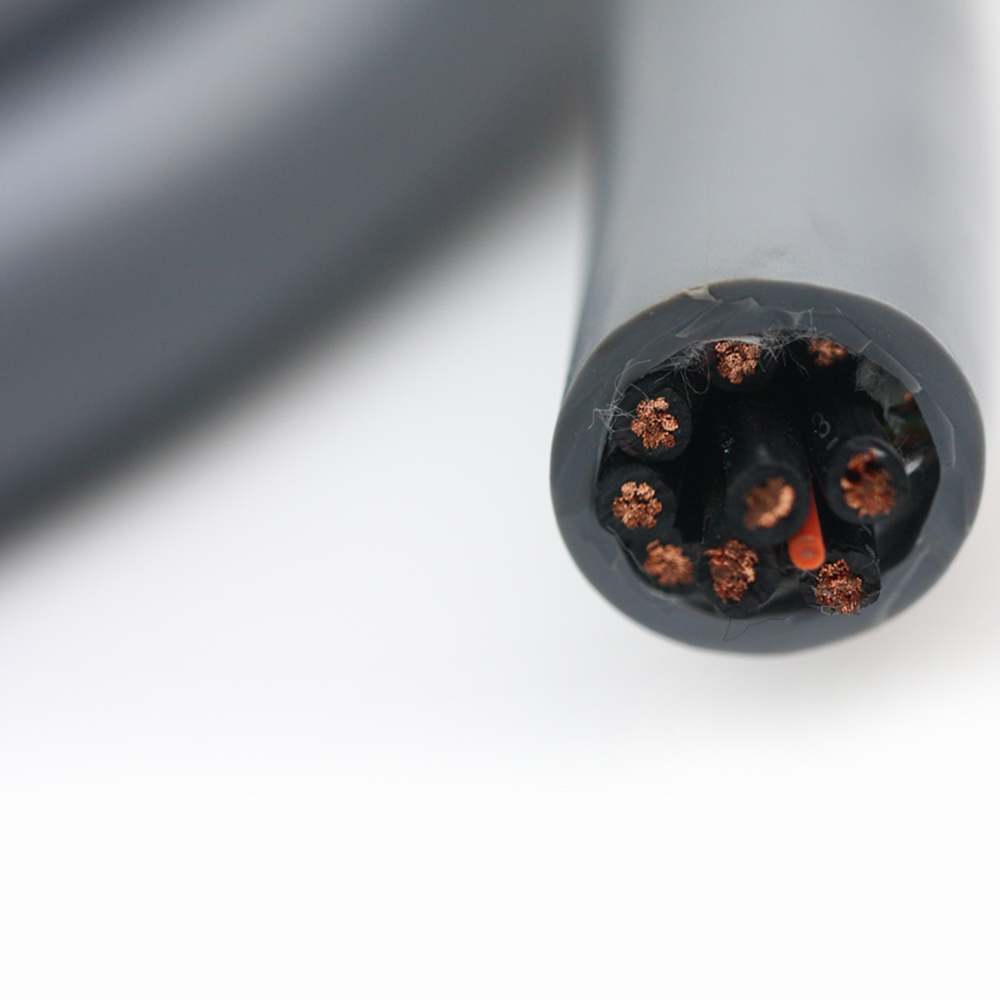

Lederstruktur: Ultrafine iltfri kobbertråde (f.eks. 0,08 mm) bruges i lagdelte bundte strengninger, kombineret med specielle stigninger og retninger for at optimere dynamisk spændingsfordeling.
Isoleringsmaterialer: Højstyrke, højelasticitetsmaterialer (såsom speciel PVC, TPE eller PUR) er valgt for at sikre, at isoleringslaget ikke revner under gentagen deformation.
Kernetrådsstreng og afskærmning: Der anvendes optimerede parsnoede/stjerne-fire strukturer, kombineret med fortinnet kobbertrådsflettet afskærmning (dækning ≥85%) eller aluminiumsfolieafskærmning for at forhindre signalkrydsning og elektromagnetisk interferens.
Træk- og vridningsdesign: Indbyggede Kevlar-fibre eller højtydende syntetiske fiber-flettede lag tjener som bærende elementer til at absorbere mekanisk belastning og beskytte lederne.
Skedeproces: Ekstruderet højslidbestandig, oliebestandig polyurethan (PUR) eller specialelastomer ydre kappe, ofte designet med lavfriktionsteksturer eller farvekodning på overfladen.

IV. Detaljerede kernefordele
Forlænget levetid: Undervurderet bøjningsradius og vridningsvinkler, den dynamiske levetid kan nå op på 5 millioner til 10 millioner cyklusser, hvilket reducerer nedetiden og udskiftningsfrekvensen markant.
Meget stabil signaltransmission: Optimeret afskærmning og parsnoet design sikrer uafbrudte styresignaler, enkoderfeedback og buskommunikation med lave fejlfrekvenser under kontinuerlig bevægelse.
Pladsbesparelse og integration: Hybridkabler integrerer flere funktionelle kabler i ét, hvilket reducerer den interne ledningsplads i robotter, letter den samlede vægt og optimerer bevægelsesydelsen.
Høj pålidelighed reducerer vedligeholdelsesomkostninger: Robust design minimerer uventet nedetid forårsaget af kabelbrud eller signalinterferens, hvilket reducerer vedligeholdelsesomkostninger og produktionstab.
Sikkerhed og holdbarhed: Brandhæmmende, oliebestandige og kemiske korrosionsbestandige egenskaber tilpasser sig barske industrielle miljøer, hvilket sikrer langsigtet sikker drift af udstyret.

Resumé
Robotkabler er grundlaget for robotters høje pålidelighed og præcision. Deres teknologiske kerne ligger i den dybe integration af materialevidenskab, strukturel mekanik og elektrisk design for at løse udfordringerne med holdbarhed og signalintegritet under højdynamisk mekanisk belastning.
