Hvordan feltbuskabels elektriske parametre defineres af protokollen, og hvorfor de ikke frit kan erstattes

Fieldbus-kabler er ikke generiske signalkabler med en fieldbus-mærkat – hver større feltbusprotokol definerer en præcis elektrisk specifikation for dets fysiske lagkabel, og kablets karakteristiske impedans, kapacitans pr. længdeenhed og dæmpning ved signalfrekvensen er bærende parametre i protokollens transmissionsmodel. Udskiftning af et kabel, der ikke opfylder disse parametre, ændrer signalreflektionsadfærden, den maksimale netværkssegmentlængde og i nogle protokoller det tilladte antal tilsluttede enheder - ofte uden nogen umiddelbart åbenlys fejl, men med forringede støjmargener, der viser sig som intermitterende kommunikationsfejl under elektriske forstyrrelser.

PROFIBUS DP, den mest udbredte feltbus inden for proces- og fabriksautomatisering, definerer sit fysiske lagkabel i IEC 61158-2 og PROFIBUS PA-specifikationen. Standardkablet (Type A) er specificeret til 135-165 Ω karakteristisk impedans ved frekvenser over 100 kHz, en kapacitans under 30 pF/m, en sløjfemodstand under 110 Ω/km og en dæmpning under 3 dB/100 m ved 100 kHz. Disse parametre er indbyrdes afhængige: Et kabel med korrekt impedans, men overdreven kapacitans vil korrekt afslutte refleksioner ved nodeforbindelser, men vil forårsage overdreven signalforringelse på lange segmenter, hvilket reducerer den effektive maksimale segmentlængde til under de 1.200 m specificeret i standarden. Et kabel med korrekt kapacitans men lav impedans vil forårsage refleksioner ved hver passiv stubforbindelse, der overlejrer datasignalet, hvilket øger fejlraten især ved den maksimale 12 Mbps baudhastighed.

Årsagen til, at den karakteristiske impedans er så præcist specificeret for feltbuskabler, vedrører stubforbindelser. I et PROFIBUS- eller DeviceNet-segment forbindes enheder via korte stumper, der forgrener sig fra hovednettet bus kabel . Ved hvert stubforbindelsespunkt ser buskablet en parallel impedansdiskontinuitet. Hvis buskablets impedans er inden for specifikationerne, er diskontinuiteten skabt af stubben lille, og den reflekterede signalamplitude er under støjtærsklen for modtagerne. Hvis buskablets impedans er 20 % under specifikationen - hvilket kan forekomme, når et billigt uspecificeret kabel erstattes - stiger den reflekterede amplitude ved hver stub proportionalt, og med de maksimale 32 enheder pr. PROFIBUS-segment kan den kumulative reflekterede energi producere bitfejl ved 12 Mbps, der ikke optræder ved 1,5 Mb re-afhængige kommunikations-problemer, der er ekstremt vanskelige kommunikations- problemer, ca. at diagnosticere uden en busanalysator og impedansmåleudstyr.

Specifikationer for fysiske lagkabel på tværs af større feltbusprotokoller

Hver større feltbusprotokol har en særskilt fysisk lagspecifikation, der definerer den kabelkonstruktion, der kræves til kompatible installationer. Brug af den forkerte kabeltype - selv en, der ligner visuelt - vil resultere i en ikke-kompatibel installation, der kan bestå den indledende idriftsættelse ved korte segmentlængder, men svigter ved den maksimalt specificerede netværksudstrækning eller under værst tænkelige støjforhold.

Segmentlængdegrænserne anført ovenfor er ikke kabellængdegrænser alene - de repræsenterer den maksimale samlede elektriske vejlængde, inden for hvilken alle signalreflektioner, udbredelsesforsinkelsesbudgetter og dæmpningsgrænser kan opfyldes samtidigt. For protokoller med baud-rate-afhængige segmentlængder (PROFIBUS DP, CANopen) er grænserne ved høje baud-hastigheder sat af udbredelsesforsinkelse — rund-trip-signalets udbredelsestid fra den ene ende af segmentet til den anden skal være mindre end protokollens bitperiode. Ved 12 Mbps PROFIBUS DP er en bitperiode cirka 83 ns, og signaludbredelse i et kabel med en udbredelseshastighed (VOP) på 66 % af lysets hastighed dækker cirka 8 meter pr. nanosekund – hvilket efterlader meget lille margin for lange segmenter. Ved lavere baudhastigheder er bitperioden lang nok til, at udbredelsesforsinkelse ikke længere er den begrænsende faktor, og dæmpning bliver i stedet den segmentlængdebegrænsende parameter.

Rollen af udbredelseshastighed i feltbusnetværkstiming og hvordan kabelkonstruktion påvirker det

Udbredelseshastighed (VOP) - den hastighed, hvormed et signal bevæger sig gennem et kabel udtrykt som en procentdel af lysets hastighed i vakuum - er en grundlæggende parameter for højhastigheds-fieldbus-protokoller, hvor udbredelsesforsinkelse bestemmer den maksimale segmentlængde. VOP bestemmes udelukkende af isoleringsmaterialets dielektricitetskonstant: VOP = 1/√εr × 100%, hvor εr er den relative dielektriske konstant for isoleringen. Et kabel med polyethylenisolering (εr ≈ 2,3) har en VOP på ca. 66%; et kabel med PVC-isolering (εr ≈ 3,5–4,5) har en VOP på cirka 47–53 %. For en protokol med et udbredelsesforsinkelsesbudget på 500 ns er den maksimale kabellængde med PE-isolering 500 ns × 0,66 × 3 × 10⁸ m/s = ca. 99 meter; det samme kabel med PVC-isolering tillader kun 71 meter — en 28 % reduktion i maksimal segmentlængde fra valg af isoleringsmateriale alene.

Dette forhold forklarer, hvorfor fieldbus-kabelspecifikationer for højhastighedsprotokoller konsekvent kræver polyethylen eller opskummet PE-isolering frem for PVC, og hvorfor erstatning af et PVC-isoleret parsnoet kabel, der ser ud til at opfylde impedansspecifikationen, stadig vil producere en ikke-kompatibel installation ved maksimale segmentlængder. Udbredelseshastigheden påvirker også kablets karakteristiske impedans: da Z₀ = √(L/C) hvor L er induktans pr. længdeenhed og C er kapacitans pr. længdeenhed, og da højere εr øger C, mens L efterlades nogenlunde konstant, giver en højere dielektrisk konstant isolering en lavere karakteristisk lavere VOP samt en lavere karakteristisk impedans. Et kabel beregnet til 120 Ω (DeviceNet)-specifikation med PE-isolering kan ikke erstattes af et kabel med samme fysiske dimensioner, men PVC-isolering, uden at impedansen falder under specifikationen - hvilket yderligere illustrerer, hvorfor isoleringsmateriale og impedans er uadskillelige specifikationer for fieldbuskabler.

For industrielle feltbusnetværk, hvor forskellige segmenter kan bruge kabler fra forskellige producenter (en almindelig situation i eftermonteringsinstallationer), skaber VOP-inkonsistens mellem kabelsegmenter timing-anomalier. To segmenter med nominelt identiske specifikationer fra forskellige producenter med VOP-værdier på henholdsvis 66 % og 60 % introducerer en 10 % udbredelsesforsinkelsesforskel, der manifesterer sig som inter-segment timingjitter. I tidsfølsomme protokoller som EtherCAT og PROFINET IRT (isochronous real time), som synkroniserer distribuerede ure på tværs af netværket til mikrosekunds nøjagtighed, bidrager VOP-variation mellem kabelsegmenter med en systematisk timing-offset, som skal kompenseres af netværksmasteren under idriftsættelsen. Protokoller, der kræver sub-mikrosekunders cyklustidsnøjagtighed på tværs af 20 eller flere segmenter, kan ikke tolerere høj VOP-variation uden clock-kompensationsmekanismer i netværksmasteren.

DeviceNet-kabel: Hvorfor strøm- og signalintegration i et enkelt buskabel skaber unikke specifikationsudfordringer

DeviceNet er karakteristisk blandt store industrielle fieldbus-protokoller ved at integrere både 24V DC-enhedsstrøm og CAN-baseret datasignalering i et enkelt kabel. Det tykke kabel (standard trunkkabel) indeholder fem ledere: et CAN_H og CAN_L differentialsignalpar (typisk 18 AWG), et strømforsyningspar (typisk 15 AWG for det tykke kabel) og en drænledning. Denne multifunktionsarkitektur forenkler installationen ved at eliminere separate strømkabler til feltenheder, men skaber specifikationsudfordringer, der ikke eksisterer for feltbuskabler, der kun har signal.

Strømlederne i et DeviceNet-kabel fører DC-belastningsstrøm, der kan nå 8A på trunkablet, og genererer I²R-varme, der hæver temperaturen på signalparret, der deler kabeltværsnittet. Ved 8A til 15 AWG kobberledere producerer DC-modstanden på 100 meter hovedkabel ca. 2,5 W varme pr. leder - nok til at hæve kablets indvendige temperatur med flere grader over omgivelserne i en kabelbakkeinstallation med begrænset varmeafledning. Denne temperaturstigning påvirker signalparrets karakteristiske impedans gennem termisk udvidelse af isoleringen, øger isoleringens dielektriske tab og fremskynder ældning af kappeforbindelsen. DeviceNet-specifikationerne begrænser den maksimale strøm i trunkablet, ikke kun baseret på effektlederens rating isoleret, men baseret på den kombinerede termiske effekt på signalparrets ydeevne - en betragtning, der forsvinder i kabler, der kun er signal, hvor der ikke er nogen strømledere, der genererer varme.

Spændingsfald på strømlederne er en anden begrænsning, der begrænser DeviceNet-segmentlængden uafhængigt af signaltransmissionsgrænsen. DeviceNet-enheder kræver en forsyningsspænding inden for et defineret område (11–25V) på enhedsterminalen; 24V-forsyningen ved strømhanen må ikke falde under 11V på den fjerneste enhed. For en trunkstrøm på 6A over 100 meter tykt stamkabel (15 AWG, sløjfemodstand ca. 0,22 Ω/m), er spændingsfaldet 6A × 0,22 Ω/m × 100m × 2 (forsyning og retur) = 26,4 V — langt over den tilgængelige forsyningsspænding. I praksis kræves effektudtag placeret med intervaller langs trunksegmentet, kombineret med omhyggelig beregning af det maksimale enhedsstrømforbrug pr. segmentsektion, for at holde spændingen ved alle enhedsfald inden for specifikationerne. Fieldbus-kabelleverandører, der leverer DeviceNet-kabel, bør ikke kun levere signalparametrene (impedans, kapacitans), men også strømledermodstanden pr. længdeenhed og temperaturreduktionskurverne for både signal- og strømledere ved forhøjede omgivelsestemperaturer.

Skjoldjording i feltbuskabelinstallationer og hvorfor forkert jording forårsager flere problemer end ingen skærm

Fieldbus kabelskærme er blandt de hyppigst anvendte komponenter i industrielle automationsinstallationer. Skjoldets formål er at give en lavimpedansvej for common-mode interferensstrømme, der forhindrer dem i at komme ind i signalparret som differentiel støj. For at opnå dette kræver det, at skjoldet er jordet på en måde, der giver denne vej, samtidig med at jordpotentialforskelle mellem jordingspunkter forhindres i at drive strømme gennem skjoldet - strømme, der overlejrer signalet som common-mode støj og forringer kommunikationspålidelighed. Spændingen mellem disse to krav - jord afskærmningen for at aflede støj, men undgå jordsløjfer, der injicerer støj - løses forskelligt afhængigt af protokollen og det specifikke støjmiljø.

For PROFIBUS DP er standardanbefalingen enkeltpunktsjording af kabelskærmen ved kontrolpanelenden af ​​hvert segment, med feltendeskærmen efterladt flydende eller forbundet via en højimpedansjordingskondensator. Dette arrangement forhindrer 50 Hz jordsløjfestrømme i at strømme gennem skærmen - som er den dominerende lavfrekvente støjkilde i de fleste produktionsanlæg - mens den stadig giver højfrekvent EMI-beskyttelse, fordi den kapacitive jordforbindelse i feltenden præsenterer lav impedans ved frekvenser over jordsløjfens frekvensområde. I praksis jorder mange installationer skjoldet i begge ender, hvilket fungerer korrekt, når alt udstyr i segmentet deler det samme jordpotentiale. I store anlæg, hvor jordingsnetpotentialet mellem et kontrolrum og en fjernfeltforbindelsesboks kan afvige med 1-5V ved 50 Hz, driver begge ender jording betydelige 50 Hz strømme gennem skærmen, og magnetfeltet fra disse strømme inducerer differentiel støj i signalparret - præcis den interferens, som skærmen var beregnet til at forhindre.

For PROFIBUS PA og Foundation Fieldbus H1, som er designet til drift i farlige områder (Zone 1 og Zone 0) i henhold til ATEX- og IECEx-reglerne, skal skærmjording samtidig opfylde både EMC- og egensikkerhedskrav. I egensikre installationer skal skjoldet kun være jordet i ét punkt - det sikre område - og feltskærmen skal være isoleret fra jord med mindst 1 MΩ for at forhindre skjoldet i at give en jordfejlsvej, der kan overskride energigrænserne for den egensikre barriere. Denne jordingsbegrænsning er ikke til forhandling under IS-reglerne; begge ender af skjoldjording på et PROFIBUS PA-segment i et farligt område ugyldiggør den indre sikkerhedscertificering af installationen, uanset om skærmjordingen skaber et funktionelt EMC-problem.

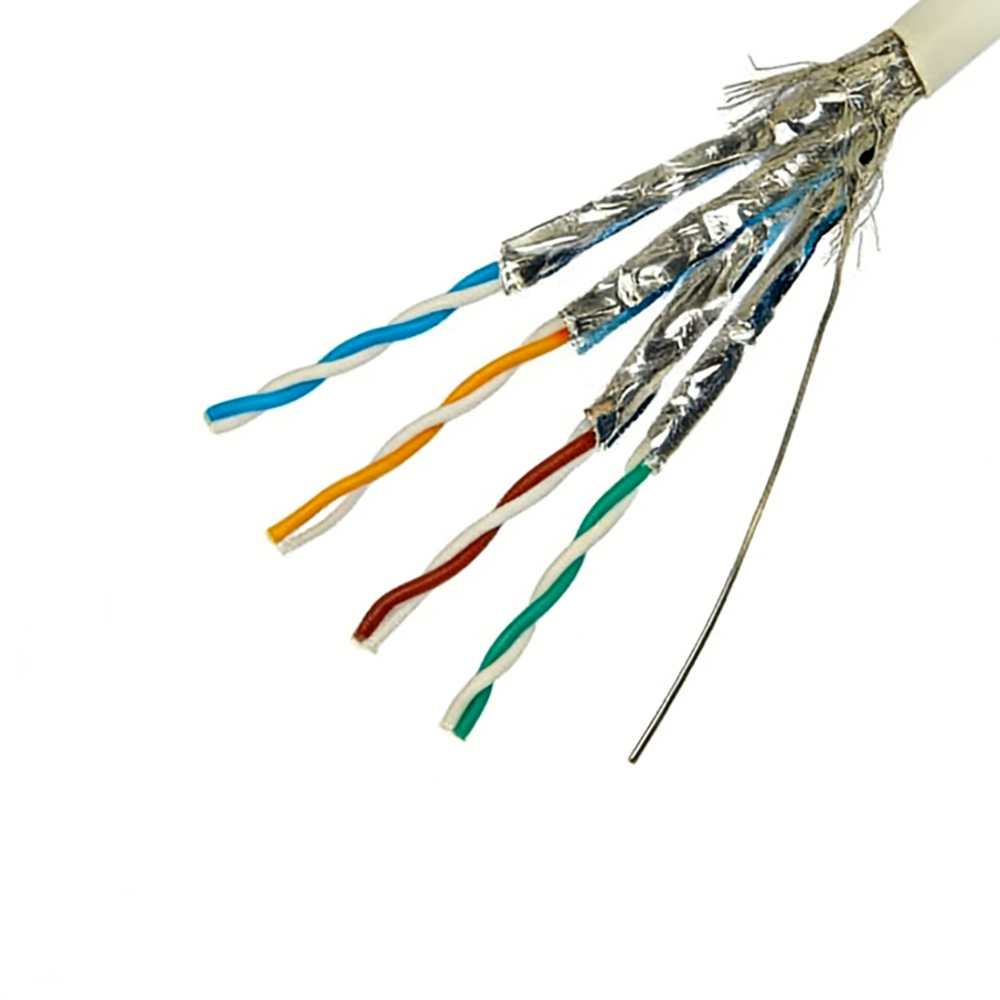

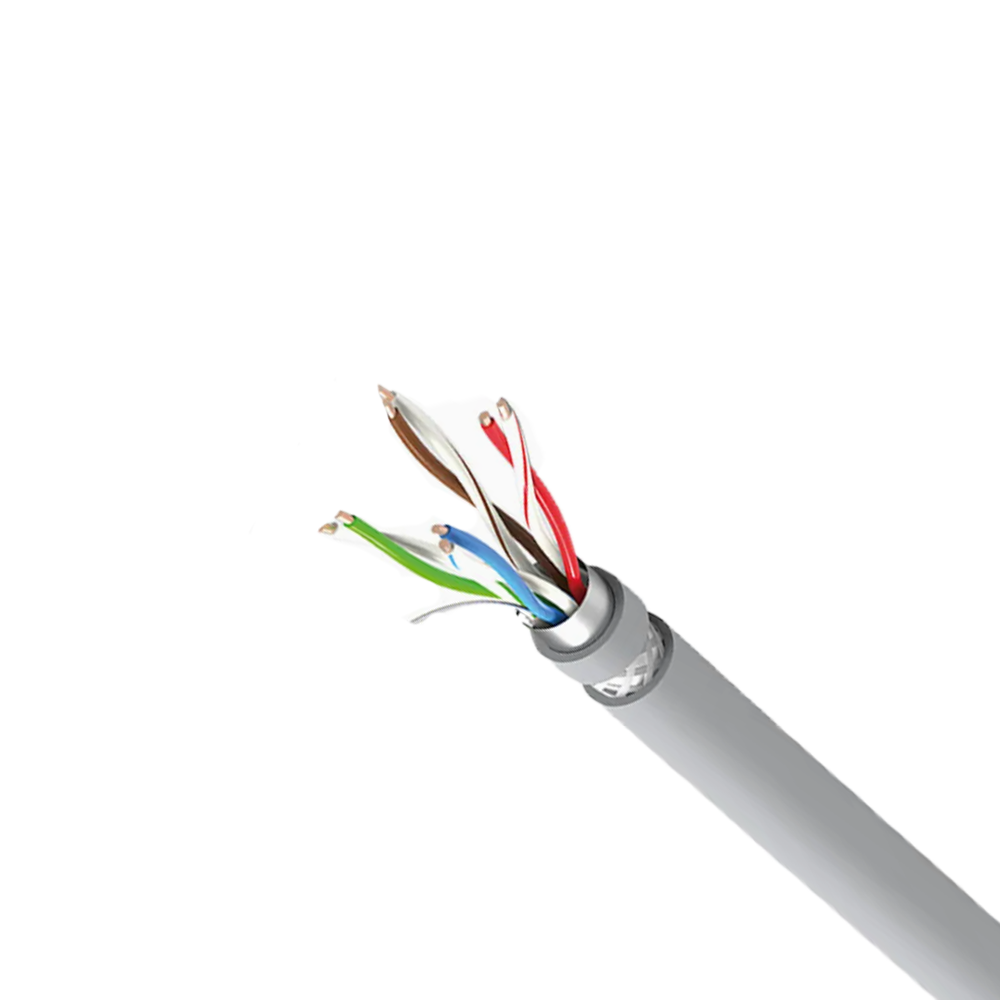

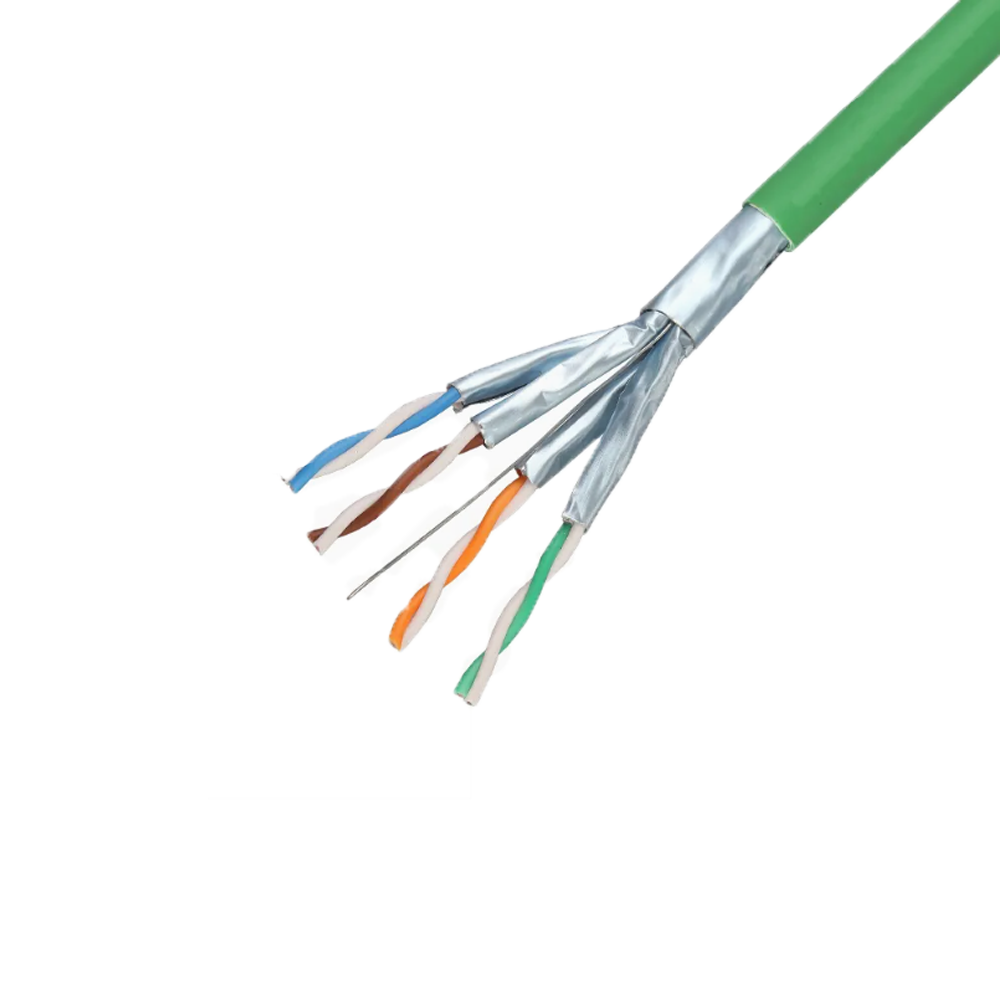

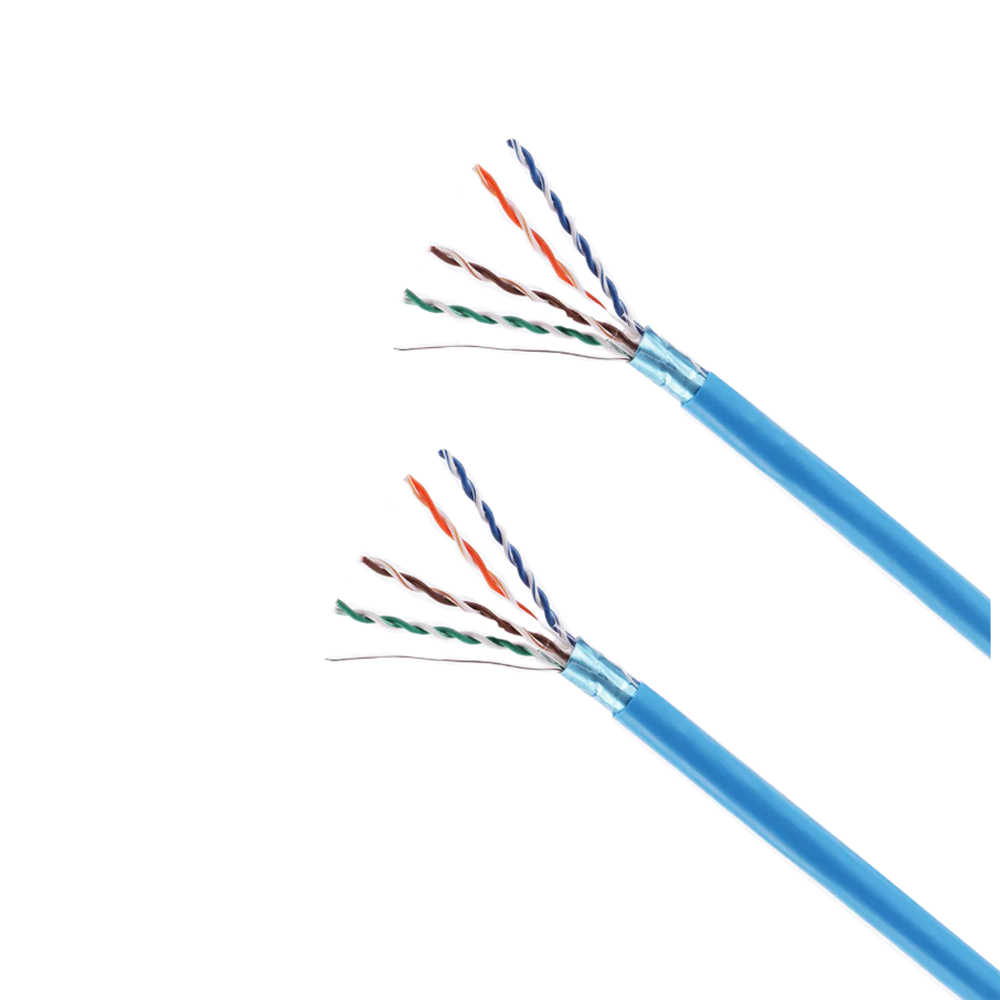

Industrielle Ethernet-feltbusprotokoller (EtherCAT, PROFINET) ved hjælp af Cat5e- eller Cat6-kabler har deres egne afskærmningskrav. Standard struktureret kablingspraksis specificerer 360° skærmafslutning i begge ender ved hjælp af EMC-klassificerede RJ45-stik eller M12-cirkulære stik i industrielle miljøer. Fordi Ethernet bruger transformerkoblede grænseflader, der i sagens natur afviser common-mode interferens på modtageren, er skjoldjordingsfilosofien for industrielt Ethernet mindre kritisk end for RS-485-baserede feltbusser - men den mekaniske kvalitet af skjoldtermineringen ved stikket er fortsat vigtig, da højimpedans skjoldforbindelser tillader skærmforbindelser med høje impedanser (pigtail-retur-tilslutninger) frekvens, der forringer kablets EMC-ydelse over 100 MHz.

Fieldbus-kabeltermineringsmodstande: hvorfor de er påkrævet, og hvordan forkerte værdier forårsager netværksustabilitet

Bustermineringsmodstande er en obligatorisk komponent i enhver RS-485-baseret feltbusinstallation - inklusive PROFIBUS DP, CANopen og DeviceNet - men de er blandt de mest almindeligt anvendte eller udeladte elementer i feltbusnetværksfejlfindingssager. Deres funktion er at absorbere energien fra signaler, der når slutningen af bus kabel og forhindrer signalrefleksioner i at forplante sig tilbage mod signalkilden. Forståelse af termineringsfysikken forklarer, hvorfor forkerte modstandsværdier - eller flere modstande påført på ikke-endepunktsplaceringer - er ødelæggende for bussignalintegriteten.

Når et signal forplanter sig langs en transmissionslinje og når en impedansdiskontinuitet, genereres en reflekteret bølge med amplitude proportional med reflektionskoefficienten Γ = (Z_load − Z₀) / (Z_load Z₀). Ved en åben kredsløbsafslutning (Z_load → ∞), Γ = 1 og den reflekterede bølge har samme polaritet og fulde amplitude som den indfaldende bølge. Ved en kortslutningsafslutning er Γ = −1 og den reflekterede bølge har samme amplitude, men modsat polaritet. En termineringsmodstand svarende til kablets karakteristiske impedans (Z_load = Z₀) giver Γ = 0 — ingen refleksion. For PROFIBUS DP med Z₀ = 150 Ω er termineringsmodstanden angivet til 150 Ω. For DeviceNet med Z₀ = 120 Ω er termineringsmodstande 120 Ω. For CANopen (også ISO 11898 fysisk lag) er termineringen 120 Ω i hver ende af hovedbussen.

Konsekvenserne af forkerte termineringsværdier er signalniveauspecifikke. En termineringsmodstand 20 % under specifikation (120 Ω i stedet for 150 Ω på PROFIBUS) skaber en reflektionskoefficient på Γ = (120−150)/(120 150) = −0,11, hvilket frembringer en reflekteret bølge ved 11 % af indfaldende amplitude på alle signalets amplituder på den overlejrede signalkilde. For et PROFIBUS DP-signal med 5V differentialamplitude tilføjer 11% refleksionen en 0,55V forstyrrelse, der ankommer til hver knude en tur-retur-forsinkelsestid efter den oprindelige signalkant. Ved 12 Mbps er denne forsinkelse inden for bitperioden for lange segmenter, hvilket får den reflekterede kantforstyrrelse til at forekomme under samplingsvinduet for nedstrømsmodtagere og øger bitfejlfrekvensen. Helt udeladelse af terminering (åbent kredsløb) producerer refleksioner i fuld amplitude, der kan være store nok til at overtræde den logiske tærskel for downstream-modtagere, hvilket forårsager fuldstændig kommunikationsfejl ved høje baud-hastigheder, selv på korte segmenter.

En ofte misforstået regel er, at termineringsmodstande kun må installeres ved de to fysiske endepunkter af hovedbuskablet - aldrig ved mellemudtag, sporforbindelser eller T-forbindelsespunkter. Installation af en termineringsmodstand ved en mellemudløber introducerer en parallel impedans til jord på det punkt, hvilket reducerer den effektive busimpedans og genererer en refleksion ved hver signalovergang, uanset modstandsværdien. PROFIBUS repeatere, som regenererer signalet og etablerer et nyt bussegment, skal behandles som et segmentendepunkt med hensyn til terminering - hver side af repeateren er et separat segment med sit eget par af termineringsmodstande ved segmentendepunkterne.

Miljømæssige og mekaniske vurderinger for feltbuskabler i barske industrielle installationer

Standard fieldbuskabler designet til panelledninger og lette industrielle miljøer er ikke egnede til installation i barske procesanlægsmiljøer uden eksplicit miljøvurdering. Olieraffinaderier, kemiske anlæg, fødevareforarbejdningsfaciliteter, udendørs transformerstationer og maskiner med høj vibration eller kontinuerlig kabelbevægelse påfører mekaniske og kemiske belastninger, som standard feltbuskabelkapper og isoleringsmaterialer ikke kan modstå i den forventede levetid på 15-25 år af processtyringsinfrastruktur. Det er lige så vigtigt at vælge feltbuskabler med passende miljøklassificeringer for installationstilstanden som at vælge den korrekte elektriske specifikation.

Krav til kemisk resistens

Procesanlægsmiljøer udsætter fieldbuskabler for kulbrinter (olier, brændstoffer, aromatiske opløsningsmidler), alkaliske rengøringsmidler, syrer og damp - som hver især nedbryder specifikke kappematerialer med forskellige hastigheder. Standard PVC-kapper har god modstandsdygtighed over for alifatiske kulbrinter (mineralolier, diesel), men svulmer betydeligt i aromatiske opløsningsmidler (toluen, xylen) og angribes af koncentrerede syrer og baser. Polyurethan-kapper (PUR) giver fremragende modstandsdygtighed over for olier og brændstoffer, enestående slidstyrke og god lavtemperaturfleksibilitet - hvilket gør dem til det foretrukne kappemateriale til fieldbuskabler i værktøjsmaskiner og maskintekniske miljøer, hvor der er skærevæsker, hydraulikolier og kølemidler. PUR er imidlertid modtagelig for hydrolyse i miljøer med høj luftfugtighed og høj temperatur; et PUR-kappet fieldbuskabel installeret i et damprenset fødevareforarbejdningsområde kan nedbrydes gennem hydrolytisk kædespaltning af urethanbindingen, hvilket får kappen til at revne efter 3-5 år. Til damprene miljøer er tværbundne PE eller polypropylen-baserede kappeforbindelser med demonstreret hydrolyseresistens mere passende på trods af deres lavere slidstyrke sammenlignet med PUR.

Mekanisk holdbarhed i applikationer med bevægelige kabler

Feltbuskabler installeret i robotarme, trækkæder eller andet kontinuerligt bevægeligt maskineri skal opretholde deres elektriske parametre - især karakteristisk impedans og signalparkapacitansbalance - i hele kablets mekaniske levetid. Impedansændringer forårsaget af ledermigrering (kerner, der skifter position i kappen under gentagne bøjninger) ændrer bustermineringsbetingelserne og kan få et tidligere kompatibelt netværk til at udvikle refleksioner og kommunikationsfejl efter forlænget service. Fieldbus-kabler, der er specificeret til kontinuerlige bøjningsapplikationer, bruger klasse 6-fintrådede ledere, termoplastisk elastomer (TPE) eller PUR-kapper og trådgeometrier med centrale fyldstoffer, der forhindrer kernemigrering. Den mindste bøjningsradius for kontinuerlige bøjningsapplikationer er typisk 7,5–10× kablets ydre diameter sammenlignet med 4× for fast installation – overskridelse af bøjningsradiusen for fast installation i en trækkæde vil få kappen til at flække og kernerne til at skifte position inden for 1-3 millioner flexcyklusser, langt under de forventede 10 millioner trækkædecyklusser for industrielle anvendelser.

Indtrængningsbeskyttelse og udendørs installation

Fieldbus-kabler installeret udendørs eller i våde industrielle miljøer skal klassificeres til vandnedsænkning ud over IP67- eller IP68-klassificeringen for det tilsluttede udstyr. Kablets ydre kappe skal bevare sin integritet, når det udsættes for UV-stråling, regn, temperaturskift fra –40°C til 90°C og ozonkoncentrationer forhøjet over baggrunden på steder i nærheden af ​​elektrisk afladningsudstyr. UV-stabiliserede sorte polyethylenjakker med defineret UV-stabilisatorindhold (typisk HALS på 0,2-0,5 vægtprocent kombineret med kønrøg på 2-3%) giver tilstrækkelig udendørs stabilitet i 20 års levetid. Det kritiske installationspunkt er, at kablets udendørs UV-modstand er afhængig af kappens integritet - enhver overfladebeskadigelse fra slid, gnaverangreb eller installationsbelastning, der blotlægger den underliggende isolering, ødelægger UV-beskyttelsen på det sted og initierer hurtig fotonedbrydning. Udendørs feltbuskabler i installationer med risiko for mekanisk skade bør omfatte et beskyttende ydre lag af ståltape eller korrugeret stålpanser under kappen for at forhindre kontakt-induceret kappeskade.
