Signalintegritetsudfordringer, der er specifikke for koderkabler i højhastighedsbevægelseskontrolsystemer

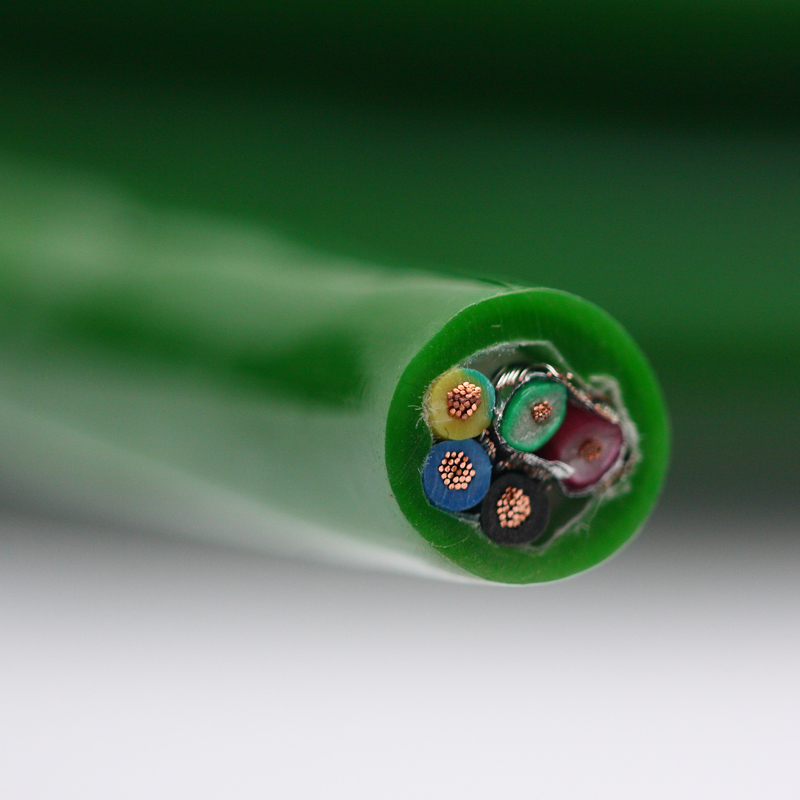

Encoder kabler overføre positions- og hastighedsfeedbacksignaler mellem roterende eller lineære encodere og bevægelsescontrollere eller servodrev. I modsætning til generelle kontrolkabler fungerer de i et miljø defineret af to samtidige og modstridende krav: Signallinjerne skal transmittere højfrekvente digitale impulser eller fine analoge bølgeformer med minimal forvrængning, mens kablet løber ved siden af eller er bundtet med strømkabler, der forsyner netop de motorer, der genererer betydelig elektromagnetisk interferens. Resultatet er, at koderkabelydeevnen ikke kun bestemmes af dets egne elektriske parametre, men af hvordan disse parametre interagerer med den specifikke kodergrænsefladeprotokol og installationens støjmiljø.
Inkrementelle indkodere, der bruger TTL eller differentielle RS-422 linjedriverudgange, genererer pulstog ved frekvenser, der skaleres direkte med motorhastighed og indkoderopløsning. En koder på 2.500 linjer pr. omdrejning på en servomotor, der kører ved 3.000 RPM, producerer udgangsimpulser ved 125 kHz pr. kanal - og med kvadraturafkodning behandler controlleren kantovergange ved 500 kHz. Ved disse frekvenser bliver kabelkapacitansen en begrænsende faktor: den fordelte kapacitans mellem signalledere og mellem signal og skærm forsinker stigningstiden for hver pulskant, hvilket reducerer den maksimale kabellængde, over hvilken encoderen kan fungere pålideligt. For RS-422 differentialsignaler vil et kabel med en leder-til-leder kapacitans på 100 pF/m begrænse den anvendelige løbelængde til et godt stykke under 30 meter ved 500 kHz kanthastigheder, mens et kabel konstrueret til 50 pF/m eller derunder kan udvide dette område betydeligt.
Absolutte indkoderprotokoller - inklusive EnDat, SSI, BiSS og HIPERFACE - stiller yderligere krav til kabelkonstruktion, fordi de involverer tovejskommunikation mellem indkoderen og drevet ved clockfrekvenser, der typisk spænder fra 1 MHz til 16 MHz. Ved disse frekvenser bliver karakteristisk impedanstilpasning mellem kablet og driver/modtagerkredsløbet betydelig. Impedansforstyrrelser forårsager signalrefleksioner, der vises som støj på datalinjen, hvilket potentielt ødelægger positionsdata. Korrekt konstrueret encoder kabler specificer en karakteristisk impedans på 100–120 Ω for differentialpar, bibeholdt konsekvent langs hele kabellængden, for at minimere refleksionsinducerede fejl i højopløselige absolut feedback-systemer. Anhui Zhishang Cable Technology Co., Ltd. producerer encoderkabler med stramt kontrolleret twist-pitch og isoleringsgeometri for at opnå stabile impedansværdier, der understøtter disse krævende protokoller.
Afskærmningsarkitektur: Hvorfor et enkelt samlet skjold ofte er utilstrækkeligt til encoderkabler
Standardantagelsen om, at en enkelt samlet afskærmning er tilstrækkelig til signalkabelafskærmning, bryder sammen specifikt i encoderkabelapplikationer, hvor flere signaltyper med forskellig støjfølsomhed deler det samme kabelhus. Et typisk koderkabel bærer A/B/Z kvadratursignalpar, forsyningsspænding og jordledere til koderelektronikken og nogle gange et batteri backup-par til absolut positionsbevarelse - hver med forskellig impedans, strømniveau og følsomhed over for interferens. Når alle disse kun er dækket af en enkelt samlet skærm, forbliver induktiv og kapacitiv kobling mellem strømforsyningslederne og signalparrene i kablet ukontrolleret, og skærmen yder ingen beskyttelse mod denne interne krydstale.
Løsningen, der bruges i højtydende indkoderkabler, er en lagdelt skærmningsarkitektur: individuelle skærme par for hvert differentialsignalpar kombineret med en samlet skærm for hele kablet. De enkelte skærme, typisk aluminium-polyesterfolie med en dræntråd, undertrykker kapacitiv kobling mellem tilstødende signalpar og mellem signalparrene og strømlederne. Den samlede skærm, enten folie eller fortinnet kobberfletning, udgør den primære barriere mod ekstern elektromagnetisk interferens fra motordrevet, kabelbakkenaboer og det generelle industrielle EMI-miljø. Denne tilgang på to niveauer øger kabeldiameteren og omkostningerne, men i applikationer til præcisionsstyring af bevægelser, der opererer ved sub-mikron positioneringsopløsning, er alternativet - positionfeedback-fejl forårsaget af støj - langt dyrere end kabelopgraderingen.
Praksis for skjoldjording er lige så kritisk som skjoldkonstruktion. Den overordnede afskærmning af et encoderkabel bør kun forbindes til beskyttelsesjord ved drev-/controllerenden og danner en enkelt-endet jord, der forhindrer skærmstrømsløjfer drevet af jordpotentialeforskelle mellem motorenden og styreskabet. Hvis skærmen er jordet i begge ender, og der findes en jordsløjfe - hvilket er almindeligt i store maskiner, hvor forskellige strukturelle stålsektioner har lidt forskellige potentialer - strømmer den resulterende skærmstrøm gennem dræntråden og inducerer en spænding på de signalledninger, den var beregnet til at beskytte. Mange intermitterende encoderfejltilstande i operationelle maskiner sporer tilbage til denne specifikke jordingsfejl snarere end til enhver fejl i selve kablet eller encoderen.
| Afskærmningskonfiguration | Ekstern EMI-beskyttelse | Undertrykkelse af krydstale mellem par | Typisk anvendelse |
|---|---|---|---|
| Kun samlet folie | Moderat (HF) | Ingen | Inkrementel encoder med lav opløsning, korte løb |
| Kun samlet fletning | God (LF HF) | Ingen | Generel servofeedback, moderate støjmiljøer |
| Individuelt par folie samlet folie | Godt (HF) | Høj | Multi-protokol absolutte indkodere, lange løb |
| Enkelt par folie samlet fletning | Fremragende (LF HF) | Høj | Høj-resolution servo, heavy EMI environments |
Flex Life-krav og konstruktionsforskelle mellem faste og bevægelige encoderkabelinstallationer
Encoderkabler er installeret i to fundamentalt forskellige mekaniske miljøer, der kræver forskellige kabelkonstruktioner: fast føring fra en stationær encoder på en maskinramme til et styreskab og dynamisk routing på bevægelige maskinakser såsom CNC-bearbejdningscentre, robotarme, lineære aktuatorer og portalsystemer. At behandle disse to installationstyper som indbyrdes udskiftelige - ved at bruge et kabel med fast installation i en dynamisk applikation eller overkonstruering af et trækkædekabel til en statisk rute - fører til enten for tidlig mekanisk fejl eller unødvendige omkostninger.
Til trækkæde- og kontinuerlig-flex-applikationer skal encoderkabelkonstruktionen opfylde flere samtidige mekaniske krav. Lederstrengen skal være Klasse 5 eller Klasse 6 i henhold til IEC 60228, ved at bruge fine individuelle ledninger til at fordele bøjningsspænding og maksimere udmattelseslevetid - en Klasse 6-strenget leder med et tværsnit på 0,14 mm² kan bestå af 50 eller flere individuelle ledninger, hver under 0,06 mm i diameter. Isoleringspolymeren skal forblive fleksibel over hele driftstemperaturområdet uden spændingsrevner, hvilket udelukker almindelig PVC til fordel for TPE eller specielt sammensat PVC med bibeholdt lavtemperaturfleksibilitet. De individuelle skjolde og det overordnede skjold skal være konstrueret af fintrådsflettet eller overlappet folie med tilstrækkelig overlapning til at opretholde elektrisk kontinuitet gennem millioner af flex-cyklusser uden at udvikle brud eller intermitterende åbne kredsløb i dræntråden. Zhishang Cable designer sine continuous-flex encoder kabler med en optimeret læggelængde for hvert trådet lederelement, hvilket sikrer, at den spiralformede geometri af ledere og skærme naturligt tilpasser sig kablets bøjning uden at generere trækoverbelastning i de ydre elementer.
Den minimale bøjningsradiusspecifikation for et trækkæde-encoderkabel er ikke en enkelt statisk værdi - den adskiller sig mellem den dynamiske bøjningsradius (anvendes kontinuerligt under drift) og installationens bøjningsradius (en engangsbøjning under routing). Dynamisk bøjningsradius for high-flex encoderkabler er typisk angivet som 7,5× til 10× kablets ydre diameter, mens installationsbøjningsradius kan være 5× eller mindre. Anvendelse af installationens bøjningsradius som en permanent bøjning - for eksempel at føre kablet rundt om et stramt hjørne i en kabelkanal - skaber et område med vedvarende mekanisk belastning, der accelererer udmattelsesfejl på det tidspunkt, selvom kablet selv ikke bevæger sig. Denne sondring skal tydeligt kommunikeres til installationsteknikere, især i eftermonteringsprojekter, hvor nye kabler erstatter eksisterende i allerede etablerede føringsveje.
Dimensionering af strømforsyningsledere i encoderkabler: Afvejninger af spændingsfald og støjkobling
De fleste encoderkabler inkluderer dedikerede ledere til at levere driftsspænding til encoderelektronikken - typisk 5V DC for TTL-output inkrementelle encodere eller 8-30V DC for HTL og mange absolutte encodertyper. Disse strømledere er små i tværsnit i forhold til deres ækvivalenter i strømkabler, men deres dimensionering har en direkte effekt på encoderens ydeevne, som ofte overses. Spændingsfald langs strømforsyningslederne reducerer forsyningsspændingen ved encoderterminalerne, og encodere, der arbejder nær den nedre ende af deres specificerede spændingsområde, kan producere udgangssignaler med reduceret amplitude, øgede stigetider eller - i tilfælde af 5V TTL-kodere med meget snævre spændingsmarginer - intermitterende logiske niveaufejl, der er svære at skelne fra fejl.
Beregning af acceptabelt spændingsfald kræver at kende encoderens strømforbrug, kabellængden og ledertværsnittet. En 5V-koder, der trækker 150 mA over et 20-meters kabel med 0,14 mm² forsyningsledere, oplever ca. 0,86V kombineret forsynings- og returfald - mere end 17% af den nominelle forsyningsspænding, hvilket placerer koderen et godt stykke under dens nominelle 5V-forsyning og inden for marginen, hvor outputsignalkvaliteten forringes. Forøgelse af forsyningslederens tværsnit til 0,25 mm² reducerer dette fald til ca. 0,48V, hvilket genopretter tilstrækkelig forsyningsmargin. Til installationer, hvor lange kabeltræk er uundgåelige, tilbyder nogle servodrevproducenter justerbar encoderforsyningsspændingsudgang, der kompenserer for kabelmodstand, men dette kræver nøjagtig viden om kablets ledermodstand og kan ikke erstatte korrekt lederstørrelse på designstadiet.
Ud over spændingsfald er strømforsyningslederne i et encoderkabel en potentiel støjinjektionsvej. Skiftestøj på encoderforsyningen - genereret af drevets interne strømforsyning eller ført fra maskinens DC-bus - kobles kapacitivt til tilstødende signalpar, hvis forsyningslederne ikke er tilstrækkeligt adskilt eller afskærmet fra signalparrene i kablet. Dette er en af grundene til, at strømlederne i et veldesignet encoderkabel ofte får deres egen individuelle skærm eller placeret i kabelperiferien væk fra signalparrene, i stedet for at blive fordelt tilfældigt i kabelbundtet. Som en del af sin applikationstekniske support rådgiver Anhui Zhishang Cable Technology Co., Ltd. kunder om valg af strømledertværsnit og kabelkonstruktionsmuligheder baseret på aktuelle encoder nuværende krav og installationsafstande, hvilket forhindrer forsyningsrelaterede ydeevneproblemer, før de opstår i marken.
Estimeret spændingsfald for almindelige encoderkabelkonfigurationer (5V forsyning, 150 mA belastning)
- 0,14 mm² ledere, 10 m løb: ~0,43V fald (8,6% af 5V); borderline acceptabel for standard TTL encodere.
- 0,14 mm² ledere, 20 m løb: ~0,86V fald (17,2% af 5V); forsyningsspændingen sandsynligvis under encoderens minimumsværdi.
- 0,25 mm² ledere, 20 m løb: ~0,48V fald (9,6% af 5V); inden for acceptabelt område for de fleste 5V encodere.
- 0,34 mm² ledere, 30 m løb: ~0,53V fald (10,6% af 5V); velegnet til længere kørsel uden spændingskompensation på drivsiden.
