Hvorfor Flex-Fatigue Life er den mest kritiske ydeevnemåling for rejsekabler
I modsætning til kabler med fast installation, elevator rejser fladt kabel s gennemgår kontinuerlig cyklisk bøjning gennem hele deres levetid. Hver gang elevatorstolen bevæger sig, hænger kablet i en køreledningsløkke, der skifter position og bøjer kablet gentagne gange ved ophængningspunktet og langs den hængende sektion. I et højhus, hvor en elevator gennemfører 200 til 400 ture om dagen, kan et rejsekabel akkumulere millioner af flex-cyklusser over en 15- til 25-årig levetid. Dette gør flex-træthedsmodstand - ikke trækstyrke eller isolations dielektriske egenskaber alene - til det definerende ydeevnekriterium under kabelspecifikation og indkøb.
Flex-udmattelseslevetid bestemmes primært af lederstrengkonstruktionen. Vandrende flade kabler bruger fintrådet ledere, typisk klasse 5 eller klasse 6 i henhold til IEC 60228, som består af et stort antal meget tynde individuelle ledninger snoet sammen. En Klasse 6-leder med et tværsnit på 0,75 mm² kan konstrueres af over 200 individuelle ledninger, der hver er mindre end 0,08 mm i diameter, sammenlignet med en Klasse 2-stiv leder med samme tværsnit, der kun bruger 7 ledninger. Denne fine strengning fordeler bøjningsspændingen over et meget større antal ledningsgrænseflader, hvilket dramatisk udvider antallet af bøjningscyklusser, som lederen kan modstå, før individuelle ledninger begynder at knække. Når fintrådede ledere udskiftes med grovere alternativer for at reducere omkostningerne, falder flex-levetiden kraftigt - ofte i en størrelsesorden - mens kablet stadig kan bestå statiske elektriske test, hvilket gør nedbrydningen usynlig, indtil feltfejl begynder.
Isoleringsmateriale bidrager også til flexudholdenhed. Termoplastiske elastomerer (TPE) og specielt formulerede PVC-forbindelser, der bruges i elevatorkabler, er konstrueret til at forblive fleksible over brede temperaturområder uden at revne eller hærde. Standard almindelig PVC bliver skørt ved lave temperaturer og blødgøres for meget ved høje temperaturer, hvilket begge fremskynder isoleringstræthed ved bøjningspunkterne. Anhui Zhishang Cable Technology Co., Ltd. kvalificerer isoleringsforbindelser specifikt til dynamiske flex-applikationer, der verificerer ydeevnen gennem standardiseret bøjningscyklustest i stedet for udelukkende at stole på materialedatablade.

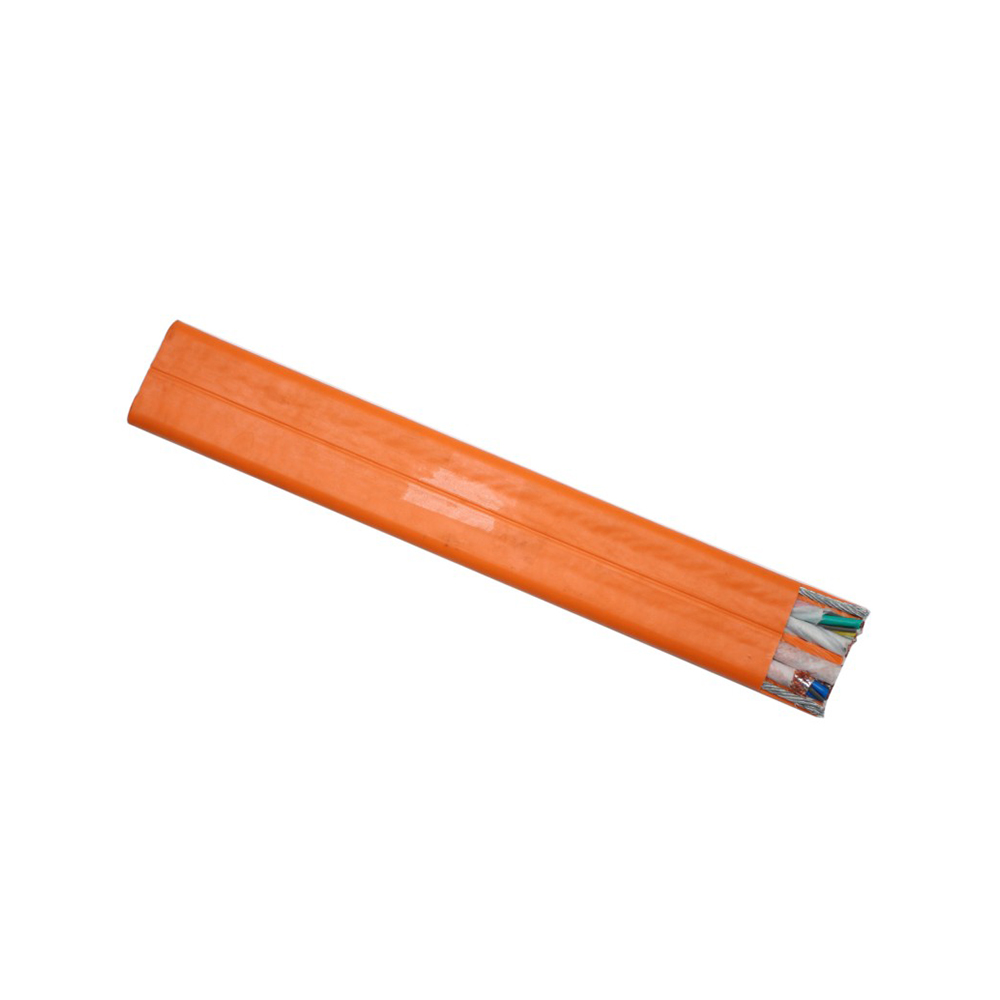

Fladkabelgeometri og hvordan den styrer sløjfeadfærd i hejsebroen
Det flade tværsnit af et elevatorkablet er ikke blot en bekvem emballage - det er et bevidst geometrisk valg, der styrer, hvordan kablet hænger, bøjes og bevæger sig i hejsebroen. Et fladt kabel bøjes fortrinsvis i ét plan (på tværs af dets smalle dimension), hvilket holder kontaktledningsløkken stabil og forudsigelig, når elevatoren kører. Denne kontrollerede bøjningsakse forhindrer kablet i at vride, spiralforme eller danne uregelmæssige løkker, der kan få det til at komme i kontakt med hejsevæggene, kontravægten eller andre kabler - som alle er fejltilstande, som runde kabler er mere modtagelige for over tid.
Forholdet mellem bredde og tykkelse af det flade kabel påvirker direkte stivhedsforholdet mellem bøjnings- og torsionsakserne. Et kabel, der er for tyndt i forhold til dets bredde, bliver for fleksibelt i vridningsretningen, hvilket gør det muligt at sno sig under påvirkning af asymmetrisk belastning eller luftstrømme i høje hejseværker. Omvendt øger et kabel, der er for tykt i forhold til dets bredde, bøjningsstivheden i det foretrukne flexplan, hvilket øger spændingen ved ophængsklemmen og kan forårsage for tidlig ledertræthed nær fastgørelsespunktet. Kabelproducenter skal balancere disse konkurrerende krav gennem tværsnitsdesign, og offentliggjorte dimensionsspecifikationer bør evalueres med denne funktionelle kontekst i tankerne snarere end behandles som vilkårlige fysiske egenskaber.

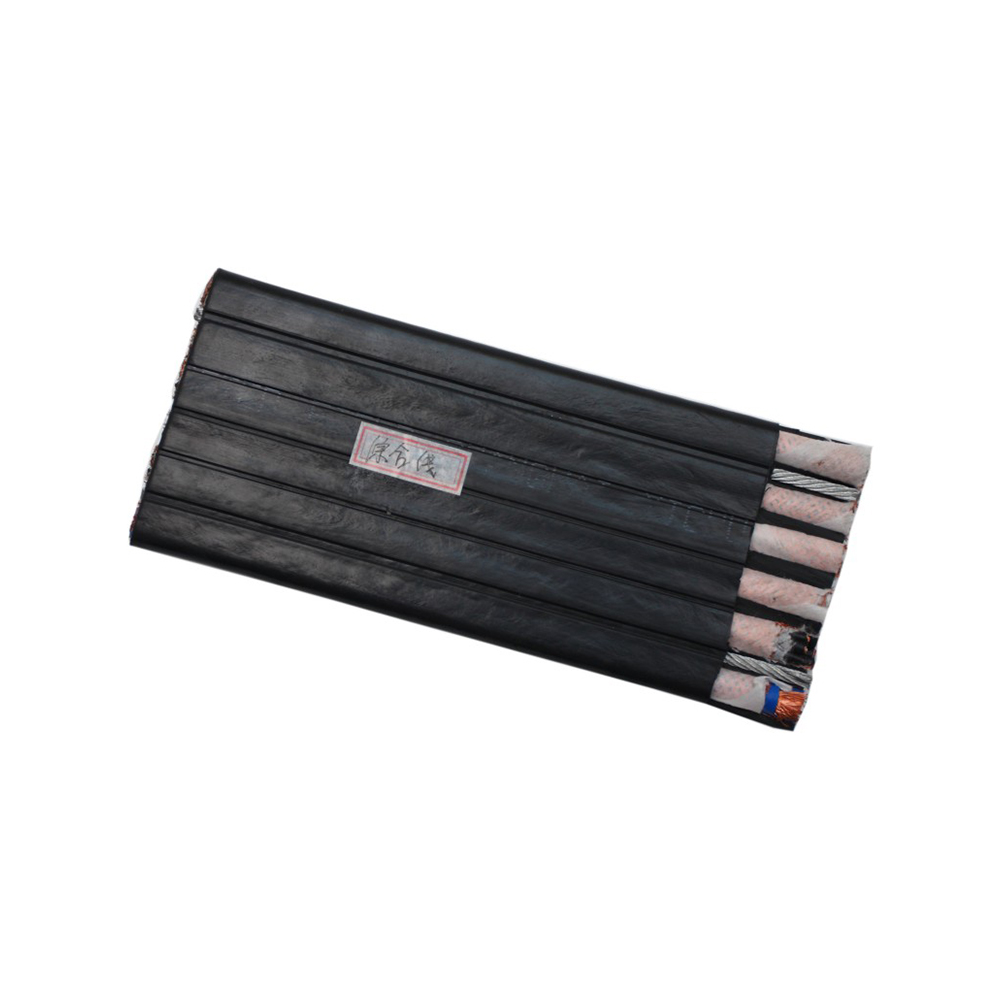

For højhuse, der overstiger 100 meters vandring, kræves der typisk yderligere foranstaltninger for at styre sløjfedynamikken. Stål- eller fiberforstærkningselementer er nogle gange indlejret i det flade kabel parallelt med lederne, hvilket giver kontrolleret langsgående stivhed, der forhindrer overdreven sløjfenedbøjning, samtidig med at tværgående fleksibilitet bevares. Placeringen af disse forstærkningselementer i kabeltværsnittet påvirker bøjningsneutralitet - ideelt set bør de placeres ved eller nær den neutrale bøjningsakse, så de bærer træk- og trykbelastninger under ophængning uden at øge bøjningsspændingen, som lederne ved siden af dem oplever.
Nøgle geometriske parametre, der påvirker løftebroens løkkestabilitet
- Forholdet mellem bredde og tykkelse: Bestemmer forholdet mellem bøjning og vridningsstivhed; styrer om kablet opretholder en stabil enkeltplansløkke eller har tendens til at sno sig.
- Suspension midtpunkt: Løkkefastgørelsespunktet i forhold til kabellængden påvirker løkkegeometrien ved forskellige bilpositioner; ukorrekt valg af midtpunkt får kablet til at trække på grubebunden ved lave positioner eller trække stramt i toppen af vandringen.
- Placering af forstærkende element: Stål eller Kevlar fyldstoffer tilføjer langsgående stivhed; deres afstand fra den neutrale akse skal minimeres for at undgå at forstærke bøjningsspændingen i tilstødende ledere.
- Kabelvægt pr. meter: Tyngre kabler producerer større køreledningsnedbøjning og højere trækbelastninger ved ophængsklemmen; til lange rejsedistancer er vægtstyring lige så vigtig som elektrisk kapacitet.

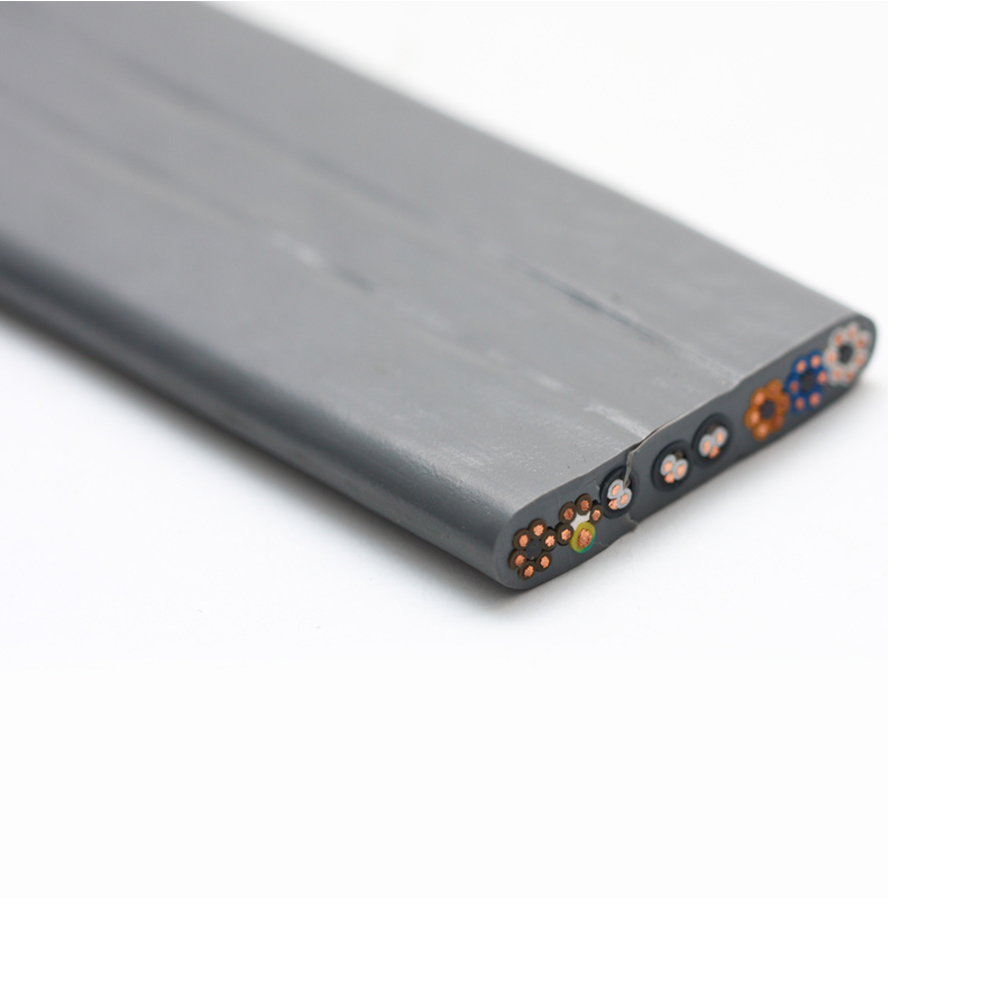

Kredsløbssammensætning i moderne elevator-rejsekabler: Beyond Simple Power and Control
Moderne elevatorsystemer kræver rejsekabler for at bære en stadig mere forskelligartet blanding af kredsløbstyper inden for et enkelt fladt kabelhus. Tidlige installationer brugte separate kabler til strøm og kontrol, men moderne integrerede flade kabler kombinerer strømledere, styresignalpar, kommunikationsdatapar og i nogle tilfælde koaksiale elementer til video- eller højfrekvent signalering - alt sammen inden for et kabel, der skal opretholde elektrisk isolation mellem kredsløbstyper, mens de bøjer millioner af gange. At forstå, hvad hver kredsløbstype kræver med hensyn til lederstørrelse, afskærmning og isolering er afgørende for at vurdere, om en kabelspecifikation matcher de faktiske systemkrav.
| Kredsløbstype | Typisk lederstørrelse | Afskærmning påkrævet | Primær funktion |
|---|---|---|---|
| Strømforsyning (belysning / blæser) | 1,0 – 2,5 mm² | Nej | Bilbelysning, ventilation, dørmotorer |
| Sikkerheds-/kontrolkredsløb | 0,75 – 1,5 mm² | Valgfrit | Sikkerhedskæde, gulvvalg, dørstyring |
| Seriel kommunikation (CAN / RS485) | 0,5 – 0,75 mm² parsnoet | Ja (individuelt eller samlet) | Controller-til-bil databus |
| Video / samtaleanlæg | Koaksialt eller afskærmet par | Ja (koaksialt skjold) | CCTV, samtaleanlæg til passagerer |
| Jording / PE-leder | Lige til største kraftkerne | N/A | Beskyttende jording af bilmetal |
Afskærmning i et fladt kabel giver en særlig teknisk udfordring, fordi konventionelle flettede eller folieskærme reducerer fleksibiliteten og øger vægten. Individuel parafskærmning ved hjælp af aluminiseret polyestertape med en dræntråd er den praktiske løsning til data- og kommunikationspar i et rejsekabel - det giver tilstrækkelig EMI-dæmpning uden at gøre kablet væsentligt afstivnet eller øge dets tværsnit. Samlet afskærmning af hele kabelbundtet er mindre almindeligt i rejsende kabelapplikationer, fordi det ville skabe et stift element, der løber over hele kabelbredden, hvilket forringer bøjningsydelsen. Som Zhishang Cable har fundet ud af gennem produktionserfaring, har placeringen af afskærmede par inden for det flade kabeltværsnit også betydning: Placering af dem i midten af den flade profil i stedet for ved kanterne reducerer den bøjningsbelastning, de oplever, og forlænger skærmintegriteten over kablets levetid.
Ophængsklemmedesign og installationspraksis, der bestemmer langsigtet pålidelighed
Ophængsklemmen - hardwaren, der fastgør kørekablet til elevatorstolen og til hejsebanens midtpunktsbeslag - er det enkelte sted, hvor kablet går fra et hængende dynamisk element til et fast fastgørelsespunkt. Denne overgang skaber en spændingskoncentration, der tegner sig for en uforholdsmæssig stor andel af fejl i bevægelseskabel. Dårligt klemmedesign eller forkert installationspraksis på dette tidspunkt kan forårsage ledertræthed, isoleringsafslidning og kappebrud inden for en brøkdel af kablets designede levetid, uanset hvor godt selve kablet er fremstillet.
En korrekt designet ophængsklemme fordeler klemkraften jævnt over hele kabelbredden uden at klemme individuelle ledergrupper. Klemmer, der påfører punktbelastninger eller ujævnt tryk, skaber lokal bøjningsforstærkning - kablet bøjes skarpt ved klemkanten i stedet for gradvist at gå over til den hængende sektion. Dette fremskynder dramatisk ledertræthed ved den fastspændte sektion. Klemmen skal også give en kontrolleret bøjningsradius ved kablets udgangspunkt, der fører kablet ind i dets frithængende køreledning i stedet for at lade det komme ud i en skarp vinkel. Mange kommercielt tilgængelige klemmer indbefatter en formet radius eller trækaflastningsstøvle til dette formål; installationer, der bruger improviseret spændehardware uden denne funktion, er en almindelig kilde til for tidlig fejl.
Installationslængde og midtpunktspositionering er lige vigtige. Kablets frithængende løkke skal dimensioneres således, at der ved den laveste vognposition forbliver en minimumsløkke uden at kablet berører grubebunden; og ved den højeste vognposition bliver løkken ikke så stram, at den trækker kablet under langsgående spænding. Producenter giver typisk retningslinjer for beregning af rejseafstand-til-kabellængde, men disse skal tage højde for den faktiske hejsgeometri, positionen af mid-hejsebeslaget i forhold til bilens vandringsområde og enhver forskydning mellem bilens fastgørelsespunkt og hejsebeslaget. Fejl i nogen af disse parametre udmønter sig direkte i unormale spændingsmønstre, der forkorter kabellevetiden, hvilket gør forudinstallationsberegning til et nødvendigt trin frem for en valgfri forfining.
