Hvordan Core Count and Stranding Configuration påvirker føring af styrekabel i multi-akse systemer

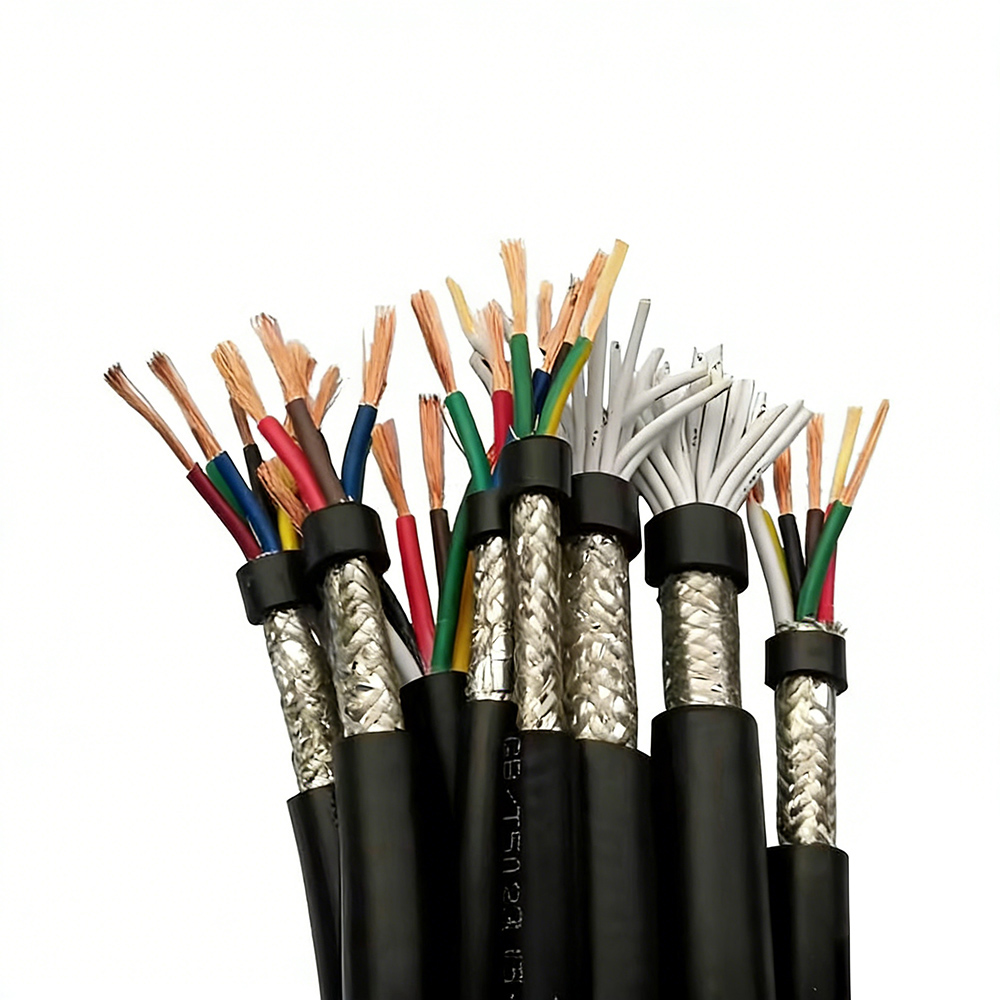

Multi-core styrekabler er specificeret efter kerneantal og ledertværsnit, men den interne strandingskonfiguration - hvordan individuelle kerner grupperes, snoes og lægges i kablet - har en væsentlig effekt på, hvordan kablet opfører sig under installationsrouting, og hvordan det fungerer over tid i systemer med flere signaltyper, der deler et fælles kabel. I industriel automation og multi-akse bevægelseskontrolsystemer bærer styrekabler rutinemæssigt en blanding af digitale I/O-signaler, analoge sensorudgange, encoderfeedback og lavspændingsstrøm til solenoider eller sensorer - alt sammen inden for den samme kabelkappe. Styring af interaktionen mellem disse signaltyper starter med kablets interne arkitektur.

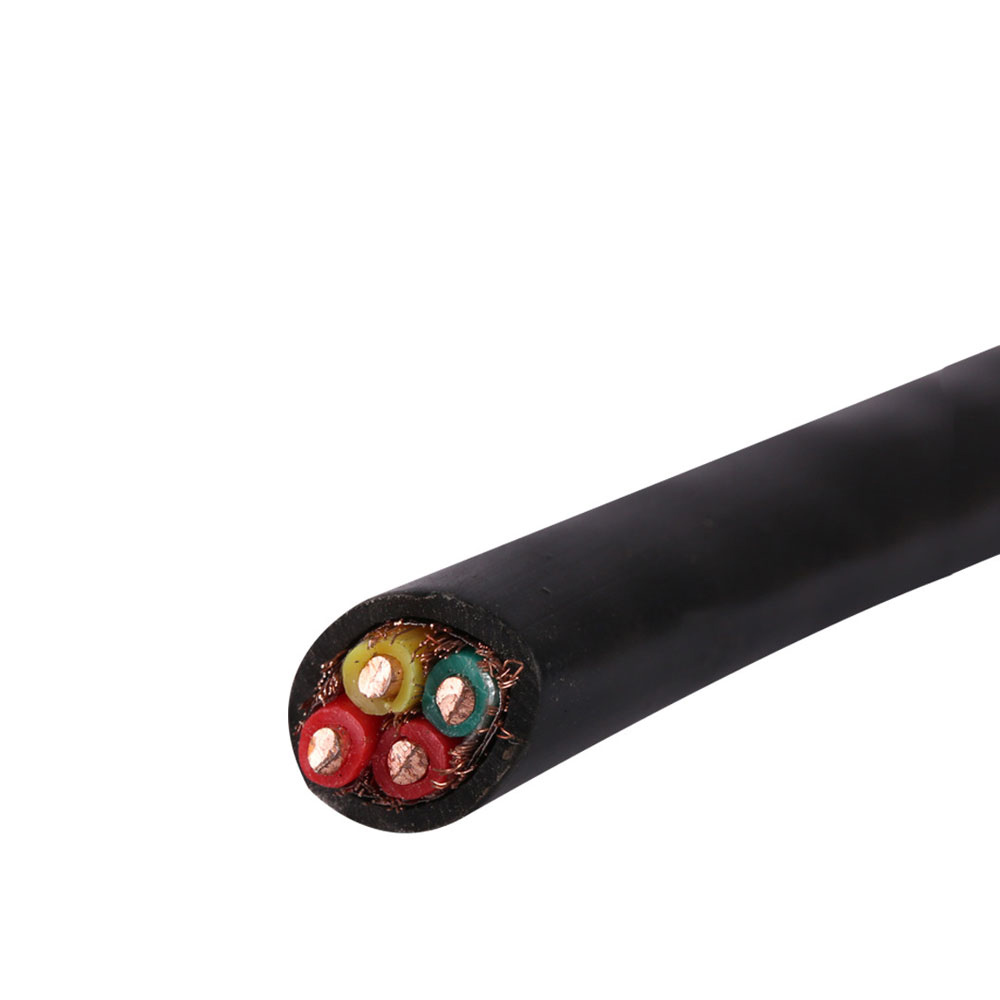

Kerner i et styrekabel med flere kerner er typisk arrangeret i et af tre strengningsmønstre: koncentrisk (kerner lagt i på hinanden følgende koncentriske lag), bundtrådning (alle kerner snoet sammen uden specifik lagdeling) eller sektor-/kvadrantgruppering (kerner organiseret i funktionelle undergrupper, ofte med individuel afskærmning pr. gruppe). Koncentrisk strengning producerer en forudsigelig, stabil ydre diameter og sikrer, at ingen kerne er permanent placeret ved kablets ydre kant - hver kerne migrerer mellem indre og ydre positioner, når kablet bøjes, og fordeler mekanisk belastning mere jævnt end bundtrådning, hvor specifikke kerner kan være konsekvent i højspændte positioner. For styrekabler med 12 eller flere ledere installeret i kontinuerligt bøjelige applikationer forlænger koncentrisk strengning levetiden betydeligt sammenlignet med bundtrådede ækvivalenter af samme specifikation.

Kvadrantgruppering, hvor funktionelt relaterede kerner er strandet sammen til underenheder i kablet, gør det muligt at adskille forskellige signalkategorier fysisk inde i kablet. En fælles konfiguration placerer analoge signalpar i én kvadrant, digitale I/O-kerner i en anden og strømforsyningskerner i en tredje, med underenhederne individuelt screenet. Dette arrangement reducerer kapacitiv kobling mellem strøm- og signalkerner - som ellers ville introducere koblingsstøj på analoge signallinjer - og gør det muligt at identificere og afslutte hver underenhed separat på kontrolpanelet uden at sprede alle kerner fra et enkelt bundt. Afvejningen er øget kabeldiameter og -omkostning sammenlignet med et uskærmet, ensartet snoet design med samme kerneantal.

Anti-interferensdesign i kontrolkabler: Mekanismer ud over simpel afskærmning

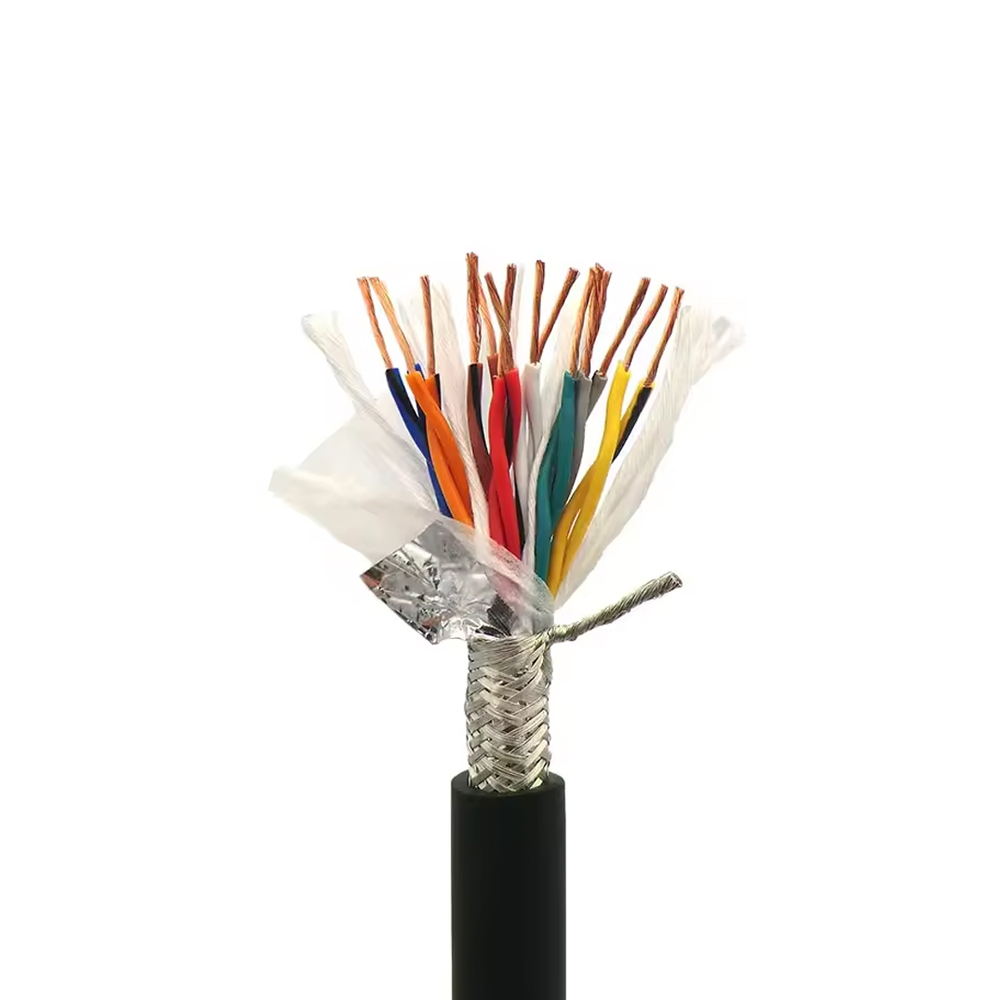

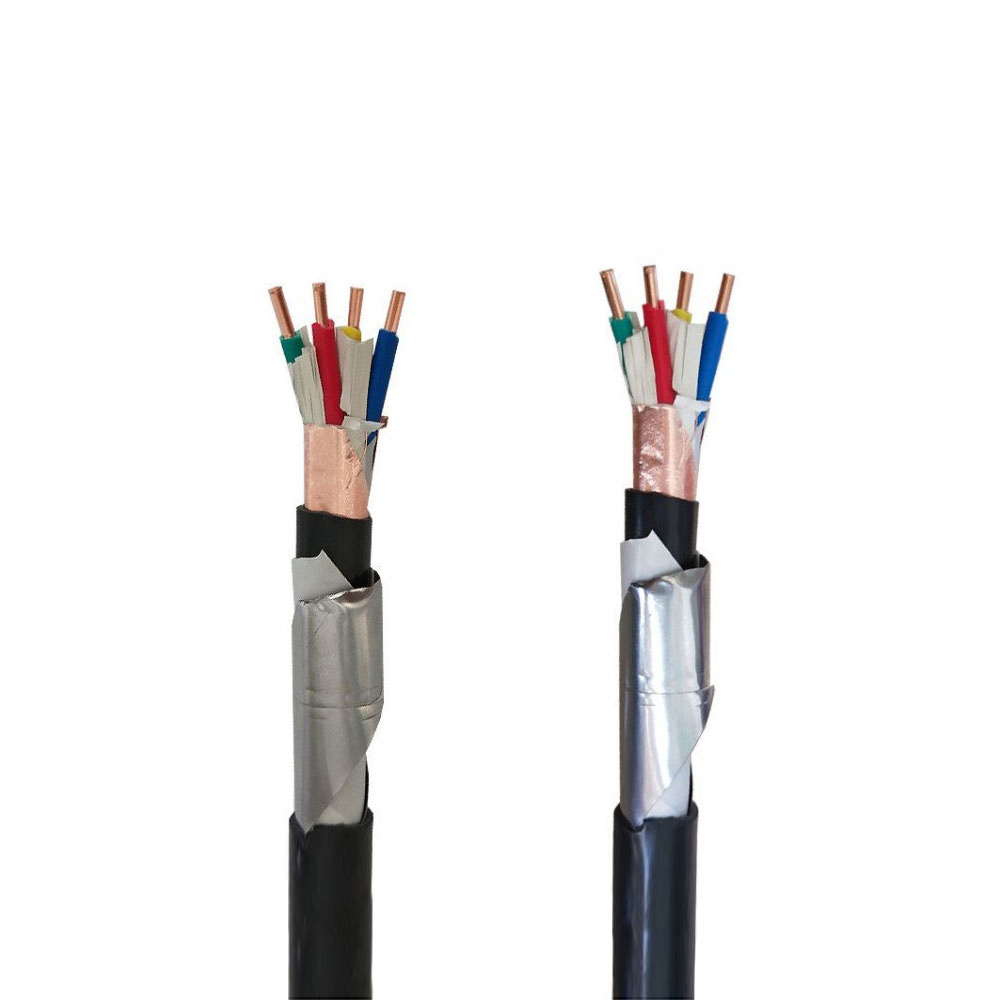

Afskærmning er den mest synlige anti-interferensfunktion i en styrekabel , men elektromagnetisk kompatibilitet i industrielle kontrolapplikationer kræver en lagdelt tilgang, hvor afskærmning er et element blandt flere designvalg, der tilsammen bestemmer, hvor godt kablet afviser støj og undgår at injicere interferens i tilstødende kredsløb. Angivelse af "skærmet styrekabel" uden at forstå den fulde interferenshåndteringsarkitektur resulterer ofte i installationer, der fortsat lider af støjproblemer på trods af tilstedeværelsen af ​​en skærm.

Den første mekanisme er impedanstilpasning mellem kablet og dets afslutning. En styrekabelafskærmning er kun så effektiv som dens termineringsimpedans. En skærm forbundet via en lang pigtail-ledning til en chassis-jordskrue præsenterer en induktiv impedans, der stiger med frekvensen, hvilket gør skærmforbindelsen mere og mere ineffektiv ved præcis de frekvenser, hvor udstrålet interferens fra variabel frekvensdrev (VFD'er) og skiftende strømforsyninger er stærkest - typisk 150 kHz til 30 MHz. Lavimpedans 360° skærmafslutning ved hjælp af EMC-kabelforskruninger eller skærmklemmer, der kommer i periferisk kontakt med skærmen over dens fulde periferi, opretholder skærmeffektiviteten op til de frekvenser, der kræves til industriel EMC-overensstemmelse. Alene pigtail-længden kan hæve skjoldtermineringsimpedansen med en faktor på 10-100 ved 10 MHz sammenlignet med en 360°-terminering, hvilket effektivt ophæver skjoldets fordel i højfrekvensområdet.

Den anden mekanisme er kapacitiv adskillelse mellem strøm- og signalkerner. Selv inden for et skærmet kabel kobler strømkerner, der bærer omkoblede strømme fra relæudgange eller solenoide-drivere, interferens kapacitivt ind i tilstødende signalkerner. Koblingen er proportional med den indbyrdes kapacitans mellem kerner, som afhænger af deres adskillelsesafstand og dielektriske konstant af isolationen mellem dem. Styrekabeldesign, der fysisk adskiller strømkerner fra signalkerner - ved hjælp af fyldelementer, interne skillevægge eller underenhedsgruppering - reducerer den gensidige kapacitans og dermed støjinjektionen uden at kræve yderligere afskærmningsmateriale.

Den tredje mekanisme er brugen af ​​individuelt snoede par til analoge signaler. Snoning af et analogt signalpar i det samlede kabelbundt giver differentiel støjafvisning, der er uafhængig af den samlede skærm. Et afskærmet, men ikke snoet analogt par inde i et multi-core styrekabel er udsat for induktiv pickup fra tilstødende switchede strømme; den inducerede spænding vises som et common-mode signal på begge ledere, men fordi de to ledere er på forskellige positioner i bundtet, ser de ikke identiske inducerede spændinger, og forskellen fremstår som en differentiel (signalforstyrrende) støj. Snoning af parret sikrer, at begge ledere veksler mellem indre og ydre positioner kontinuerligt, udligner de inducerede spændinger og tillader common-mode afvisning på modtageren for at annullere støjen effektivt. For 4–20 mA analoge kontrolsløjfer, hvor fuldskalasignalet kun repræsenterer 16 mA strømvariation, producerer selv små differensstøjstrømme betydelige målefejl.

Spændingsværdier i styrekabler og hvorfor den nominelle spænding ikke er den maksimalt tilladte signalspænding

Styrekabler er typisk normeret til 300/500 V eller 450/750 V (U0/U, hvor U0 er spændingen til jord og U er spændingen mellem ledere). Disse klassificeringer misforstås ofte som den maksimale signalspænding, som kablet kan bære, men de definerer faktisk isoleringssystemets kapacitet under testforhold og systemspændingsklassificeringen, der styrer installationskravene - ikke signalspændingen i brug.

300/500 V-klassificeringen betyder, at isoleringen er designet til at modstå 300 V fra enhver leder til jord kontinuerligt og 500 V mellem to vilkårlige ledere. I industrielle styresystemer, der opererer ved 24 V DC (den dominerende styrespænding i PLC- og automationssystemer) eller 110/230 V AC for højspændings-I/O, giver disse klassifikationer en væsentlig margin over den faktiske driftsspænding. Den praktiske betydning af spændingsmærkningen er i to scenarier: impulsoverspænding og systemfejltilstande. Skiftende transienter fra relækontakter og magnetspoler kan generere spændingsspidser på flere hundrede volt overlejret på det normale styresignal. Isoleringen skal modstå disse transienter uden delvis afladningsinitiering, og spændingsmærkningen er den parameter, der sikrer, at denne margin eksisterer. Et 300/500 V normeret kabel, der arbejder ved 24 V DC, har ca. 12x margin i forhold til dets nominelle leder-til-jord-spænding - tilstrækkeligt til stort set alle industrielle transiente miljøer, når kablet er korrekt ført væk fra højspændingsudstyr.

Det andet scenarie er systemfejltilstande. I et styrekabel med flere ledere, der bærer både 230 V AC I/O-signaler og 24 V DC logiske signaler - en konfiguration, der findes i eftermonteringsautomatiseringsprojekter, hvor styrekablet tjener flere funktioner - udsætter en fejl, der kortslutter en 230 V-kerne til en tilstødende 24 V-kerne, 24 V-kernens 230 V-isolering til den fulde værdi. 300/500 V, forbliver denne fejlspænding inden for isoleringens designramme. Et kabel, der kun er normeret til 150/250 V i det samme fejlscenarie, kan opleve isolationsnedbrud, der forplanter fejlen i stedet for at indeholde den. Valg af styrekabelspændingsmærkning baseret på den højeste spænding, der er til stede i systemet - ikke den typiske driftsspænding - er den korrekte tekniske tilgang.

Farvekodningsstandarder for kontrolkabel og udfordringerne ved tværregionale projekter

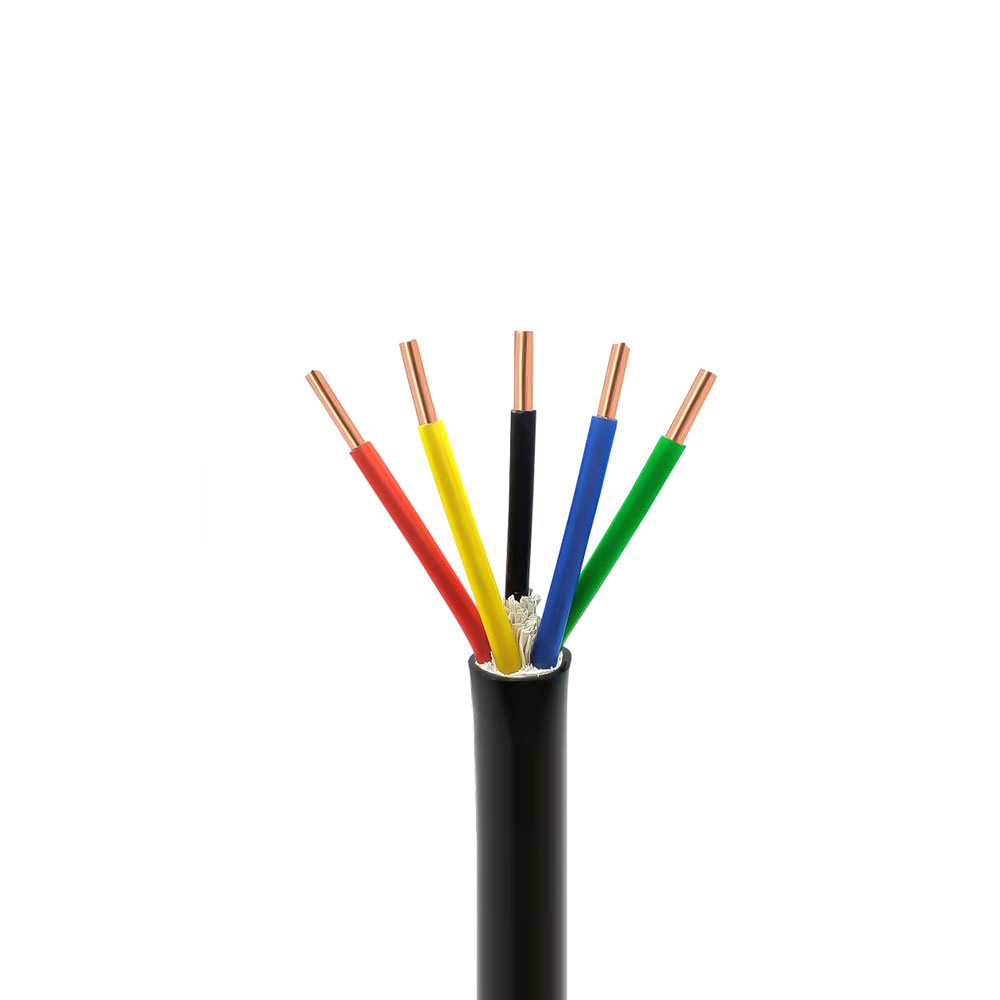

Kerneidentifikation i multi-core styrekabler er underlagt regionale standarder, der adskiller sig væsentligt fra marked til marked. I projekter, der involverer udstyr fremstillet i én region og installeret i en anden - eller i OEM-udstyr, der eksporteres til flere markeder - kræver farvekodningskonflikter omhyggelig dokumentation og i nogle tilfælde omledning på installationsstedet. Forståelse af de dominerende regionale standarder og deres uforenelighed er afgørende for indkøb af kontrolkabler i internationale forsyningskæder.

Den konflikt, der mest sandsynligt vil skabe en sikkerhedshændelse, er behandlingen af blå og sorte kerner. I henhold til IEC 60446 angiver blå neutral og sort angiver en af ​​de strømførende faser. Under nordamerikanske NEC-konventioner angiver blå en faseleder og hvid/grå angiver neutral. En elektriker, der udelukkende er uddannet i den ene standard, og som støder på et kabel, der er tilsluttet den anden standard, kan forkert identificere en strømførende leder som neutral. Af denne grund supplerer internationale OEM-udstyrsproducenter ofte farvekodning med numerisk kerneidentifikation - trykt direkte på isoleringskappen af ​​hver kerne - som giver et utvetydigt identifikationssystem, der er uafhængigt af regionale farvekonventioner. IEC 60228 og DIN VDE 0293 giver mulighed for numerisk mærkning som et alternativ eller et supplement til farveidentifikation, og leverandører af styrekabel, der servicerer eksportmarkeder, tilbyder i stigende grad både farvekodede og nummererede kernemuligheder inden for samme kabelkonstruktion.

For styrekabler med højt antal kerner (19 kerner og derover) bliver farvekodning alene upraktisk, fordi antallet af skelnelige farver med god visuel kontrast i typisk industriel belysning er begrænset til ca. 10-12. Standardpraksis for høje kernetæller bruger en primærfarve plus numerisk ringmærkning eller en systematisk kombination af basisfarver med sporstriber (en farvet stribe på en hvid eller sort basiskernejakke), der udvider antallet af skelnelige kombinationer langt ud over det område, der kan opnås med solide farver alene.

Valg af kontrolkabeltværsnit: Hvorfor signalstrøm sjældent er den afgørende faktor

For de fleste kontrol- og instrumentkabler er signalstrømmene små nok til, at termisk ampacitet ikke er den begrænsende faktor ved valg af ledertværsnit. En 4–20 mA analog sløjfe, en PLC digital indgang, der tegner 5–10 mA, eller en nærhedssensor, der forbruger 50 mA ved 24 V DC, genererer alle ubetydelig I²R-opvarmning i ledere så små som 0,14 mm². De faktiske begrænsninger for valg af drevledertværsnit i styrekabler er spændingsfald, mekanisk robusthed, termineringskompatibilitet og fejlsløjfeimpedanskrav - hvoraf ingen vedrører termisk ampacitet.

Spændingsfald er den dominerende elektriske begrænsning for 24 V DC styrekredsløb. Det tilladte spændingsfald afhænger af enheden i kabelenden: et PLC-indgangsmodul kan specificere en minimumsindgangsspænding på 15 V DC for at garantere logisk-HØJ genkendelse, hvilket betyder, at kablet ikke må falde mere end 9 V fra 24 V-forsyningen under worst-case strømtræk. For en digital udgang, der driver en solenoide ved 200 mA over et 50-meters kabeltræk (100 meter lederlængde for forsyning og retur), skal ledermodstanden være mindre end 9 V / 0,2 A = 45 Ω i alt. Dette kræver en ledermodstand under 0,45 Ω/m, hvilket svarer til et tværsnit på ca. 0,38 mm² i kobber. Valg af 0,5 mm² giver margen; at vælge 0,14 mm² (som har en modstand på ca. 0,13 Ω/m × 100 m = 13 Ω — inden for grænserne for meget korte løb, men marginalt ved 50 meter) ville producere upålidelig drift ved længere løbslængder, selvom 200 mA-strømmen er termisk triviel for 0,14 mm² ledning.

Mekanisk robusthed under terminering er den praktiske nedre grænse for ledertværsnit i de fleste industrielle styringsapplikationer. Ledere mindre end 0,25 mm² er tilbøjelige til at gå i stykker ved skrueterminalforbindelser, hvis lederen ikke sidder korrekt, før skruen spændes, og er meget følsomme over for overspænding. I kontrolpaneler, der er samlet af flere teknikere under produktionstryk, er konsistensen af ​​termineringskvaliteten for meget fine ledere betydeligt lavere end for 0,5 mm² eller 0,75 mm² ledere, som tolererer et bredere udvalg af termineringsteknikker. De fleste industrielle styrekablers specifikationer er på 0,5 mm² som det praktiske minimum for panelafslutninger, selv når elektriske krav tillader mindre størrelser.

Krav til fejlsløjfeimpedans gælder, hvor styrekabler skal bære overstrømsbeskyttelse i overensstemmelse med IEC 60364-4-41 (beskyttelse mod elektrisk stød). I kredsløb, hvor fejlsløjfeimpedansen skal være lav nok til at sikre drift af overstrømsbeskyttelsesanordningen inden for den påkrævede frakoblingstid, skal ledertværsnittet beregnes ud fra kravet til fejlsløjfeimpedans frem for normal driftsstrøm. Dette bliver relevant, når styrekabler deler en løbebane eller et kabinet med 230 V AC-kredsløb, og styrekablets ledere kan blive spændingsførende under fejlforhold.

Kontrolkabelinstallation i kabelbakker: adskillelsesregler og deres tekniske begrundelse

Kabelbakkeadskillelse til styrekabler er specificeret i IEC 61537, IEC TR 62490 og forskellige nationale elektriske koder, som alle fastlægger minimumskrav til adskillelse mellem styre- og strømkabler. Disse krav behandles ofte som bureaukratiske formaliteter i praksis, men hver regel har et specifikt teknisk rationale relateret til induktiv og kapacitiv kobling, jordpotentialeforskelle og fejlinddæmning.

Den primære koblingsmekanisme, der driver adskillelseskravene, er induktiv afhentning fra strømkabler, der fører switchede strømme. Drev med variabel frekvens producerer strømbølgeformer rige på højfrekvent harmonisk indhold - typiske VFD-udgangskabler bærer betydelige strømkomponenter ved 5., 7., 11. og højere harmoniske af frekvensomformerens omskiftningsfrekvens (ofte 4-16 kHz bærefrekvens), hvilket producerer interferensenergi langt ind i hundredvis af kilohertz-området. Styresignalkabler, der er ført parallelt og i umiddelbar nærhed af VFD-udgangskabler, opfører sig som sekundærviklingen af ​​en løst koblet transformer, med den inducerede spænding proportional med ændringshastigheden af ​​magnetfeltet (dI/dt) og arealet af sløjfen dannet af styrekablets ledere og deres returvej. Den anbefalede minimumsadskillelse mellem VFD-udgangskabler og uskærmede styrekabler i en fælles bakke er typisk 200–300 mm; for skærmede styrekabler med korrekt jordede skærme accepteres ofte 100 mm adskillelse, fordi skærmen giver yderligere dæmpning af den koblede interferens.

Jordpotentialforskel er en adskillelsesbekymring, der er specifik for store industrianlæg, hvor forskellige sektioner af jordingssystemet kan have forskellige potentialer under forbigående hændelser. Et styrekabel, der løber mellem to bygninger eller mellem fjerntliggende dele af et stort anlæg, jorder dets skærm i begge ender; hvis jordpotentialforskellen mellem de to endepunkter overstiger kontrolsystemets common-mode afvisningsevne, vises jordpotentialforskellen som en støjspænding på signalet. Føring af styrekabler langs samme vej som strømkabler fra samme distributionspanel minimerer jordpotentialforskellen mellem kabelafskærmningen, fordi både strøm- og styresystemet refererer til det samme jordpunkt. Dette er den tekniske årsag bag reglen om, at styrekabler skal følge samme fysiske rute som strømforsyningen til det kontrollerede udstyr i stedet for at tage en direkte korteste vej hen over anlægget.

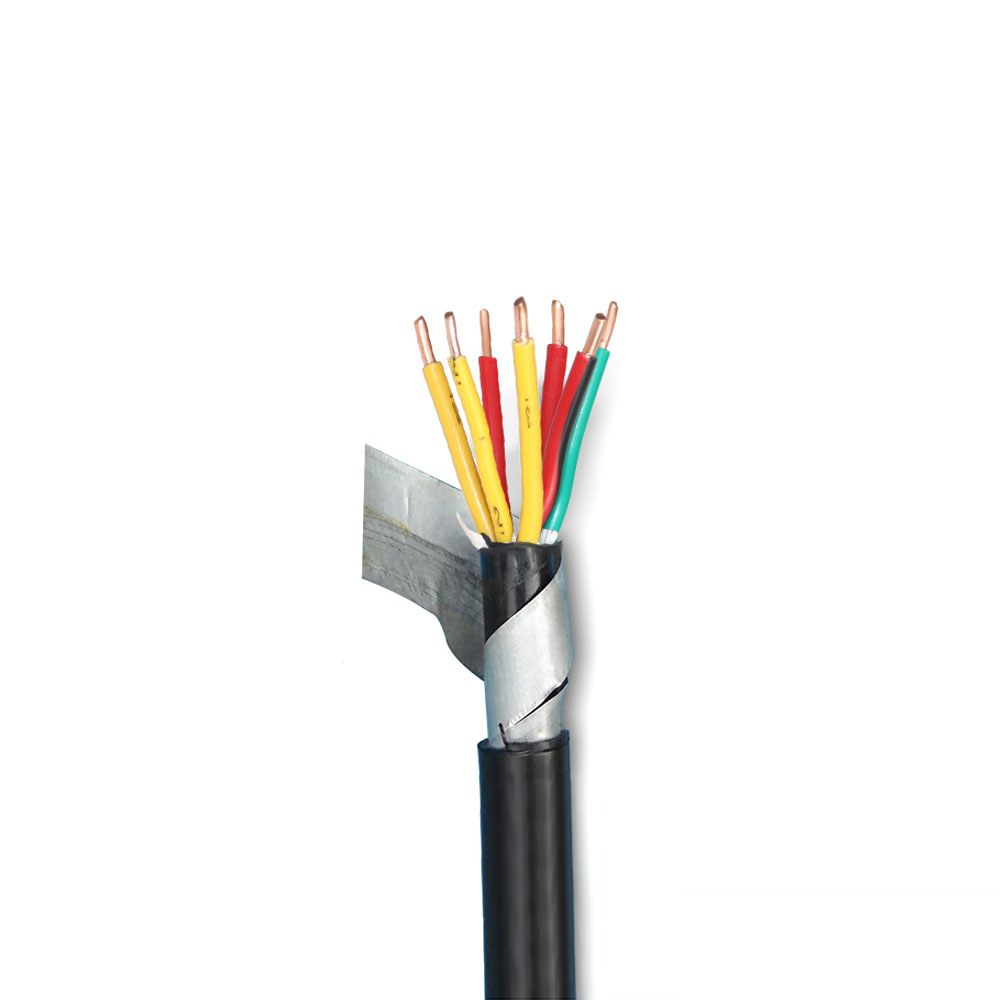

Fejlinddæmning er sikkerhedsrationalet for at adskille styrekabler fra højspændingskabler i kabelbakker. En fejl i et højspændingsstrømkabel - intern lysbue, isolationsnedbrud under kortslutningsstrøm - kan producere nok energi til at antænde kappen på tilstødende kabler. Styrekabler, der bærer sikkerhedsfunktionssignaler (nødstop, sikkerhedsrelæindgange, vagtovervågning) skal forblive funktionelle under en brand eller fejlhændelse, der involverer tilstødende kabler, for at tillade sikkerhedssystemet at udføre sin nedlukningssekvens. IEC 62061 og ISO 13849 (funktionelle sikkerhedsstandarder) kræver, at sikkerhedsrelevante styrekabler er fysisk adskilt fra ikke-sikkerhedskabler eller beskyttet af brandsikre barrierer, når de installeres i almindelige kabelbakker. Dette er et stadig mere almindeligt krav i maskinsikkerhedsvurderinger, hvor den fysiske føring af sikkerhedskontrolkabler er en del af den formelle sikkerhedsarkitekturdokumentation.

Praksis for terminering af styrekabel, der direkte påvirker langsigtet signalintegritet

Afslutningen af styrekabler ved klemrækker, konnektorhuse og udstyrspaneler er der, hvor størstedelen af feltinducerede signalintegritetsproblemer stammer fra. Kabelfremstillingskvalitet giver potentialet for elektrisk ydeevne; termineringskvalitet afgør, om dette potentiale realiseres i det installerede system. Adskillige termineringsmetoder har en direkte, målbar indflydelse på den langsigtede pålidelighed af styresignaler.

Ferrulevalg til finstrengede ledere

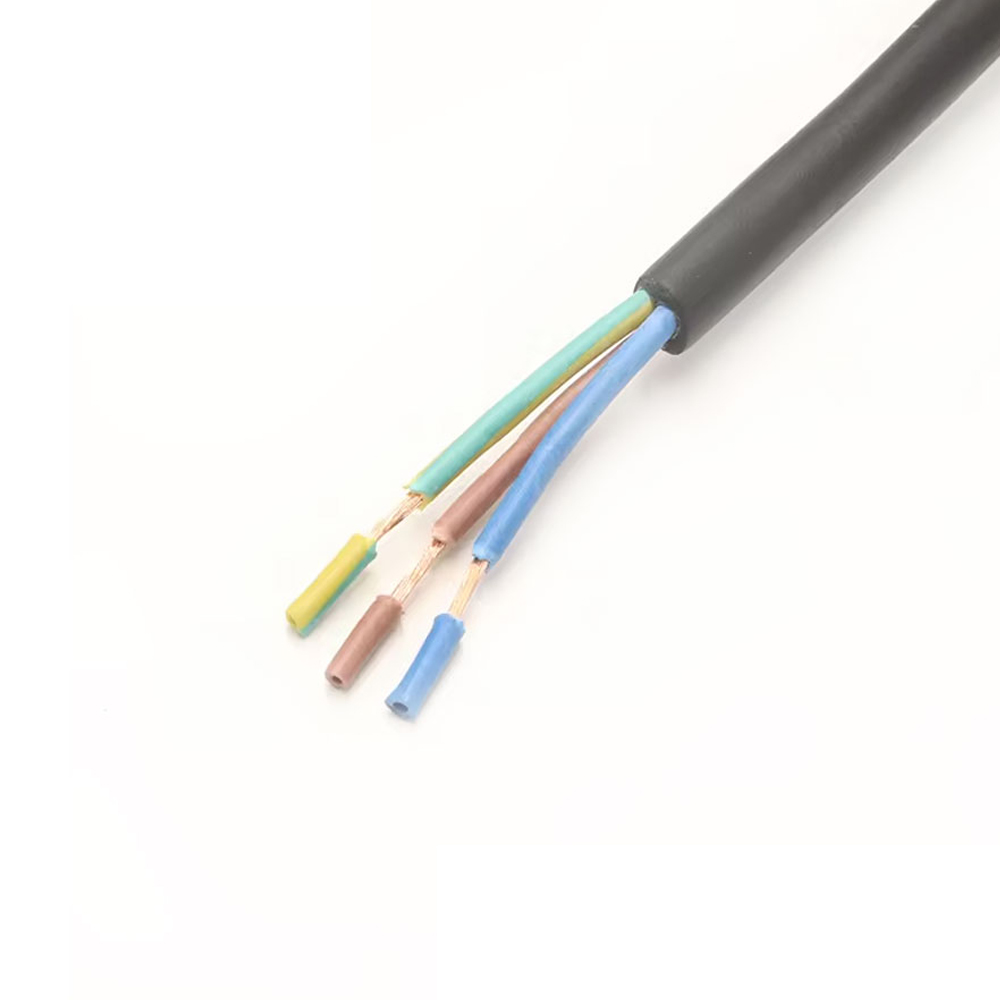

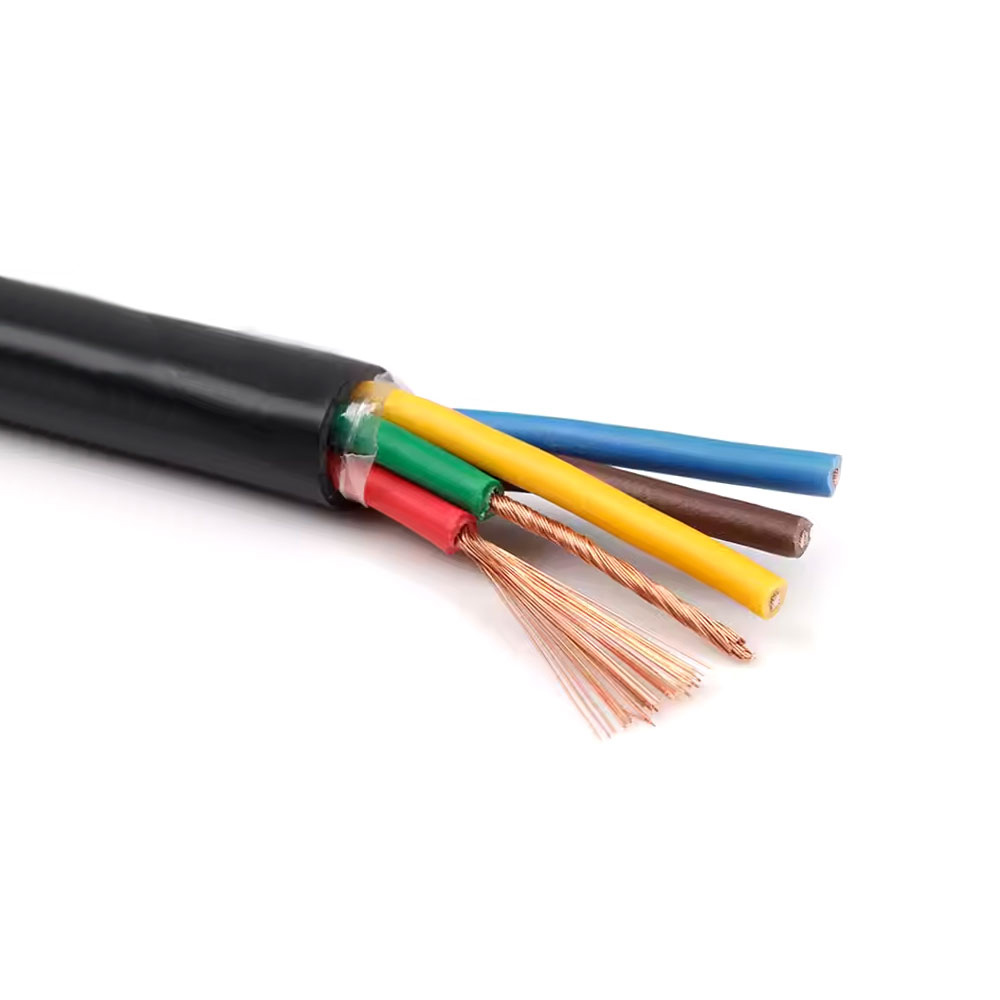

Styrekabler med klasse 5- eller klasse 6-fintrådede ledere kræver endebøsninger (DIN 46228 standard støvlebånd) ved klemmeforbindelser med skrueholdere. Ferrulen har to funktioner: Den konsoliderer de individuelle strenge til et enkelt geometrisk legeme, der fylder terminalklemzonen korrekt, og den beskytter strengene mod at blive adskilt af terminalskruen under tilspænding. Ferrulstørrelse skal matche ledertværsnittet præcist - en overdimensioneret ferrule gør det muligt for den komprimerede leder at trække sig ud under vibrationer; en underdimensioneret ferrule forårsager strengskade og høj kontaktmodstand. For ledere, der bærer 4-20 mA analoge signaler, stiger kontaktmodstanden så lille som 0,5 Ω ved terminalen og introducerer en spændingsfejl på 0,01 mV ved 20 mA - ubetydelig i sig selv, men kumulativ på tværs af flere afslutninger i en signalkæde og gradvist værre, efterhånden som oxidation øger kontaktmodstanden over tid i fugtige eller forurenede omgivelser.

Håndtering af skærmafløbsledninger

Dræntråden fra et folieafskærmet styrekabel - den blottede eller fortinnede kobbertråd, der løber i kontakt med folieskærmen - skal håndteres forsigtigt ved kabelender for at undgå forringende skærmeffektivitet. En almindelig installationsfejl er, at afløbsledningen efterlades blottet ud over skærmafslutningspunktet og danner en uskærmet pigtail, der kan opfange interferens og sprøjte den direkte ind i klemrækken. Afløbsledningen skal afsluttes så tæt på skærmklemmen eller EMC-forskruningen som muligt, med overskydende afskæring i stedet for at blive viklet eller bundtet med signalledere. I kablets udstyrsende (hvor skærmen er jordet), skal afløbsledningsafslutningen være på en dedikeret skærmstang, der forbindes til kabinettets PE-terminal med den kortest mulige leder – ikke ført gennem den samme klemmeskinne som signallederne, hvor inducerede strømme i afløbsledningen kapacitivt kan kobles til tilstødende terminaler.

Bøjningsradius ved termineringspunkter

Det punkt, hvor et styrekabel går fra kabelbakken ind i klemrækken, er et af de højeste mekaniske belastningssteder i installationen. Bøjning af et multi-core styrekabel skarpt ved denne overgang – for at klæde kablet pænt langs panelvæggen – skaber permanent deformation af kabelkernen, hvis bøjningsradius er strammere end kablets minimale installationsbøjningsradius (typisk 6–10× den ydre diameter for fast installation). Permanent deformerede kerner udvikler isoleringsmikrorevner ved bøjningspunktet over tid gennem gentagne termiske cyklusser, og kernerne på ydersiden af ​​bøjningen bærer højere ledermodstand på grund af arbejdshærdning af kobbertrådene ved den deformerede sektion. For kontrolpaneler i miljøer med betydelige temperaturcyklusser (udendørs skabe, uopvarmede industribygninger), er det lige så vigtigt for langsigtet pålidelighed at opretholde korrekt bøjningsradius ved afslutningspunkter som enhver anden installationsparameter.
