Hvad bestemmer transmissionsstabiliteten af ​​højtydende computerkabler?

Hvorfor transmissionsstabilitet er kerneydelsesmålingen for computerkabler

I moderne computermiljøer - fra højfrekvente handelsservere og AI-træningsklynger til professionelle arbejdsstationer og 8K videoredigeringsrigge - er kablet sjældent det første, komponentingeniører tænker på. Alligevel er transmissionsstabilitet det grundlæggende krav, der afgør, om højtydende hardware rent faktisk leverer sin nominelle gennemløb under virkelige forhold. Et kabel, der introducerer signalforringelse, elektromagnetisk interferens eller impedansdiskontinuiteter, vil drosle datahastighederne, øge fejlkorrektionsomkostningerne og i alvorlige tilfælde forårsage systemhængning, beskadigede data eller tabte forbindelser. Forstå, hvad der styrer transmissionsstabilitet i højtydende computerkabler er derfor essentiel viden for enhver, der designer, bygger eller vedligeholder et system, hvor dataintegritet og hastighed begge har betydning.

Transmissionsstabilitet er ikke en enkelt egenskab - det er det kombinerede resultat af ledergeometri, isoleringsdielektriske egenskaber, afskærmningsarkitektur, konnektortermineringskvalitet og kabelsamlingspræcision. Hvert af disse elementer bidrager uafhængigt til den overordnede signalkæde, og svaghed på et hvilket som helst område kan dominere ydeevnen af ​​en ellers velspecificeret kabelsamling.

Lederdesign og dets effekt på signalintegritet

Lederen er der, hvor elektriske signaler bevæger sig, og dens fysiske karakteristika bestemmer direkte, hvor trofast et højfrekvent signal transmitteres fra den ene ende af kablet til den anden. Ved høje datahastigheder - USB 4, Thunderbolt 4, PCIe Gen 4/5 eller 100GbE - bliver skin-effekten betydelig: Strøm koncentreres i stigende grad på den ydre overflade af lederen, efterhånden som frekvensen stiger, hvilket effektivt reducerer det anvendelige tværsnitsareal og øger modstanden. Dette øger indføringstabet og dæmper højfrekvente signalkomponenter, hvilket forårsager bølgeformsforvrængning ved modtageren.

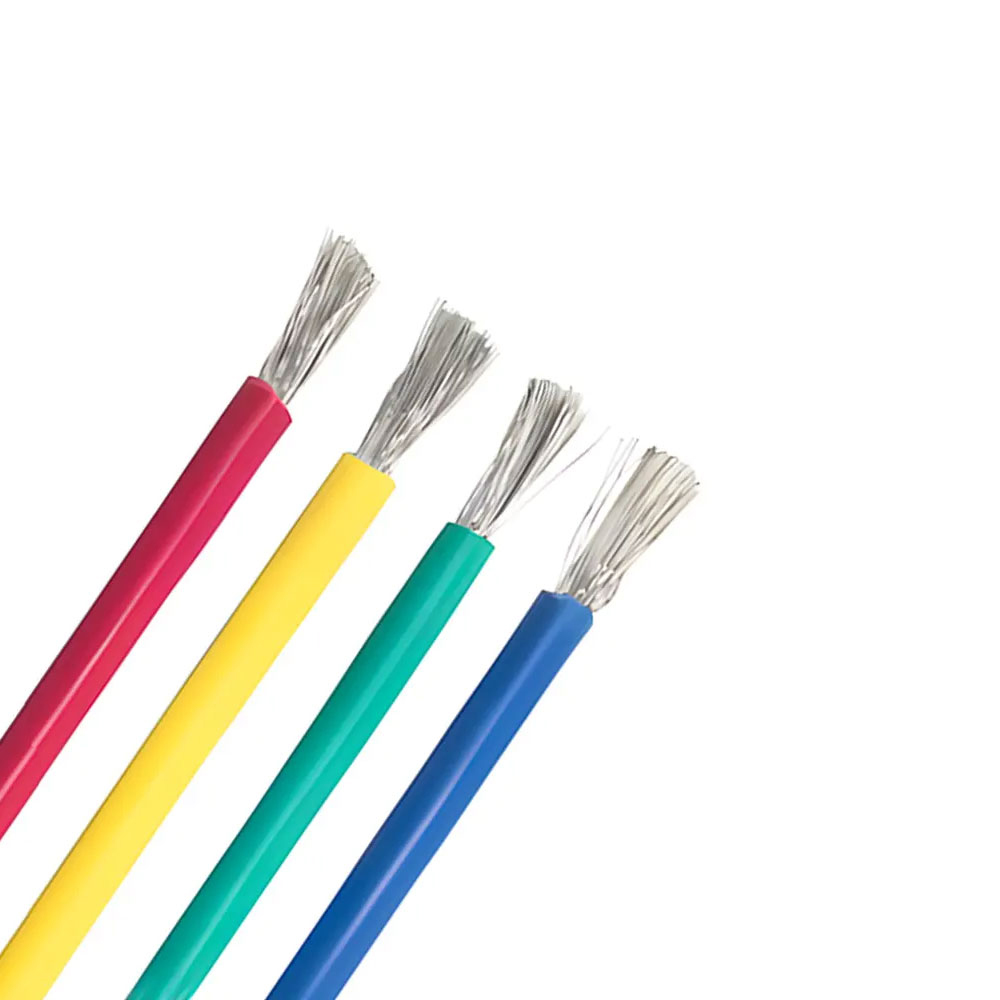

Højtydende kabler løser dette gennem flere lederstrategier. Sølvbelagte kobberledere er almindelige i premium datakabler, fordi sølvs marginalt højere overfladeledningsevne reducerer tab af hudeffekt sammenlignet med nøgent kobber. Solide ledere foretrækkes frem for strengede til faste installationer, fordi strengning introducerer små, men målbare impedansvariationer ved hvert ledningskontaktpunkt. Til fleksible applikationer, hvor flertrådede ledere er nødvendige, minimerer tæt styret strenggeometri og læggelængde denne effekt. Lederdiameteren skal også være præcist tilpasset til kablets karakteristiske impedansmål - typisk 50Ω for koaksiale RF-kabler eller 100Ω differential for højhastighedsdatapar.

Dielektrisk materiale og impedanskonsistens

Isoleringen omkring hver leder - dielektrikumet - er ikke elektrisk inert. Ethvert dielektrisk materiale har en karakteristisk permittivitet (dielektrisk konstant), der direkte påvirker udbredelseshastigheden af ​​signaler gennem kablet og kablets karakteristiske impedans. Variationer i dielektricitetskonstanten langs kabellængden oversættes direkte til impedansdiskontinuiteter, som forårsager signalrefleksioner. I højhastigheds digitale systemer vises disse refleksioner som støj på signaløjediagrammet og øger bitfejlfrekvensen.

Standard PVC-isolering, passende til lavfrekvente applikationer, har en relativt høj og variabel dielektrisk konstant, der gør den dårligt egnet til højhastighedsdatakabler. Højtydende computerkabler bruger i stedet dielektriske materialer med lavt tab, der bevarer ensartede egenskaber på tværs af frekvensområderne af interesse.

Almindelige dielektriske materialer i højtydende kabler og deres egenskaber:

• PTFE (polytetrafluorethylen): Dielektrisk konstant på ca. 2,1, ekstremt stabil over temperatur og frekvens. Anvendes i førsteklasses RF-kabler, højhastighedstestkabler og datasamlinger i luftfartskvalitet. Fremragende til stabil impedans, men dyr og vanskelig at behandle.
• FEP (fluoreret ethylenpropylen): Dielektrisk konstant på 2,1-2,2, lettere at ekstrudere end PTFE, mens de fleste af dets elektriske fordele bevares. Udbredt i Cat 6A og Cat 8 Ethernet-kabler og højhastigheds-interne datakabler.
• Opskummet polyethylen: Luftfyldt cellulær struktur reducerer den effektive dielektriske konstant under 1,5, hvilket forbedrer signaludbredelseshastigheden betydeligt og reducerer tab. Anvendes i koaksialkabler til højfrekvente applikationer.
• HDPE (højdensitetspolyethylen): Dielektrisk konstant omkring 2,3, gode elektriske egenskaber og omkostningseffektiv. Fælles i struktureret kabling til datacentre.

Produktionskonsistensen af ​​den dielektriske vægtykkelse er lige så vigtig. Excentricitet - hvor lederen er off-center i isoleringen - skaber periodiske impedansvariationer, der genererer returtab og forværrer signalintegriteten. Højtydende kabelproducenter bruger præcisionsekstruderingsudstyr med overvågning af vægtykkelse i realtid for at minimere excentriciteten til brøkdele af en millimeter.

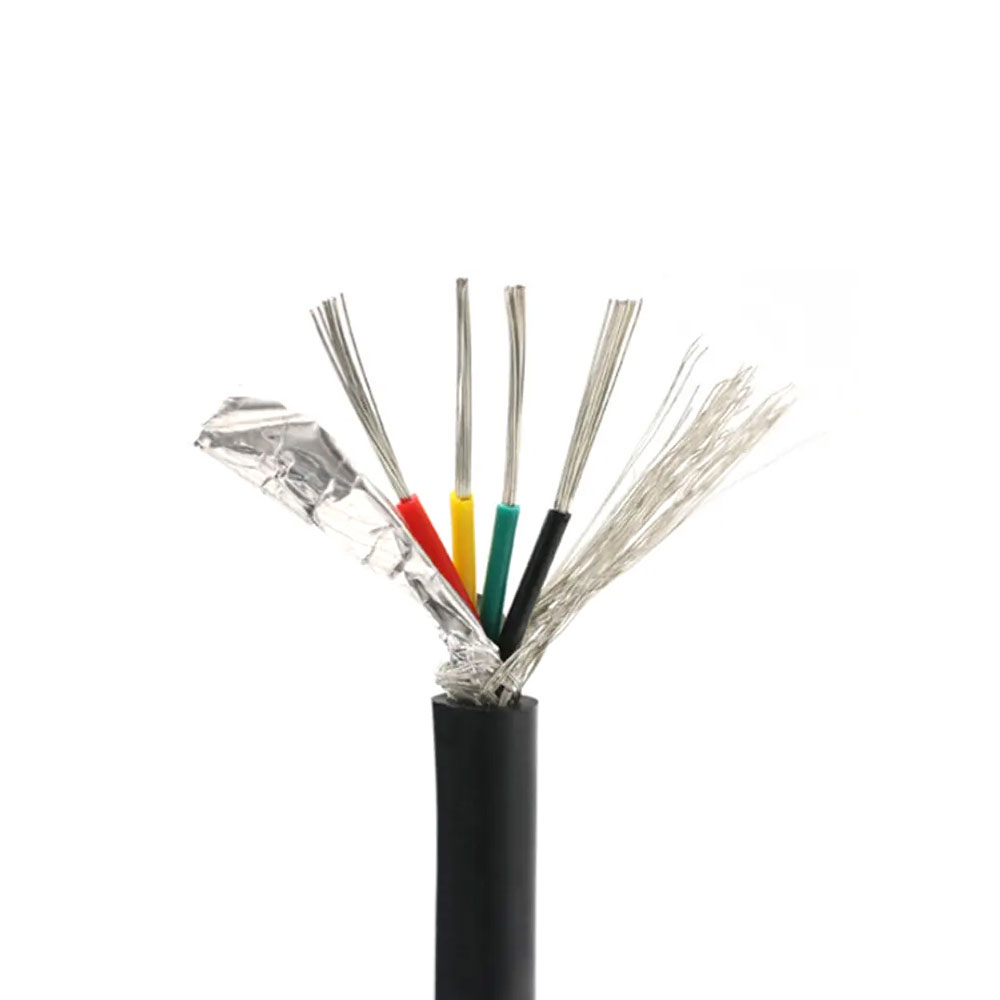

Afskærmningsarkitektur og afvisning af elektromagnetisk interferens

Elektromagnetisk interferens (EMI) - både fra eksterne kilder, der kobles ind i kablet, og fra signaler i kablet, der udstråler udad - er en af de mest praktiske trusler mod transmissionsstabiliteten i computermiljøer i den virkelige verden. Serverrum, datacentre og industrielle computerinstallationer er elektrisk støjende steder, fyldt med skiftende strømforsyninger, køleventilatorer, trådløse radioer og højstrømsmotordrev. Et kabel uden tilstrækkelig afskærmning vil opfange denne støj på signallederne, hvilket forringer signal-til-støj-forholdet og øger fejl.

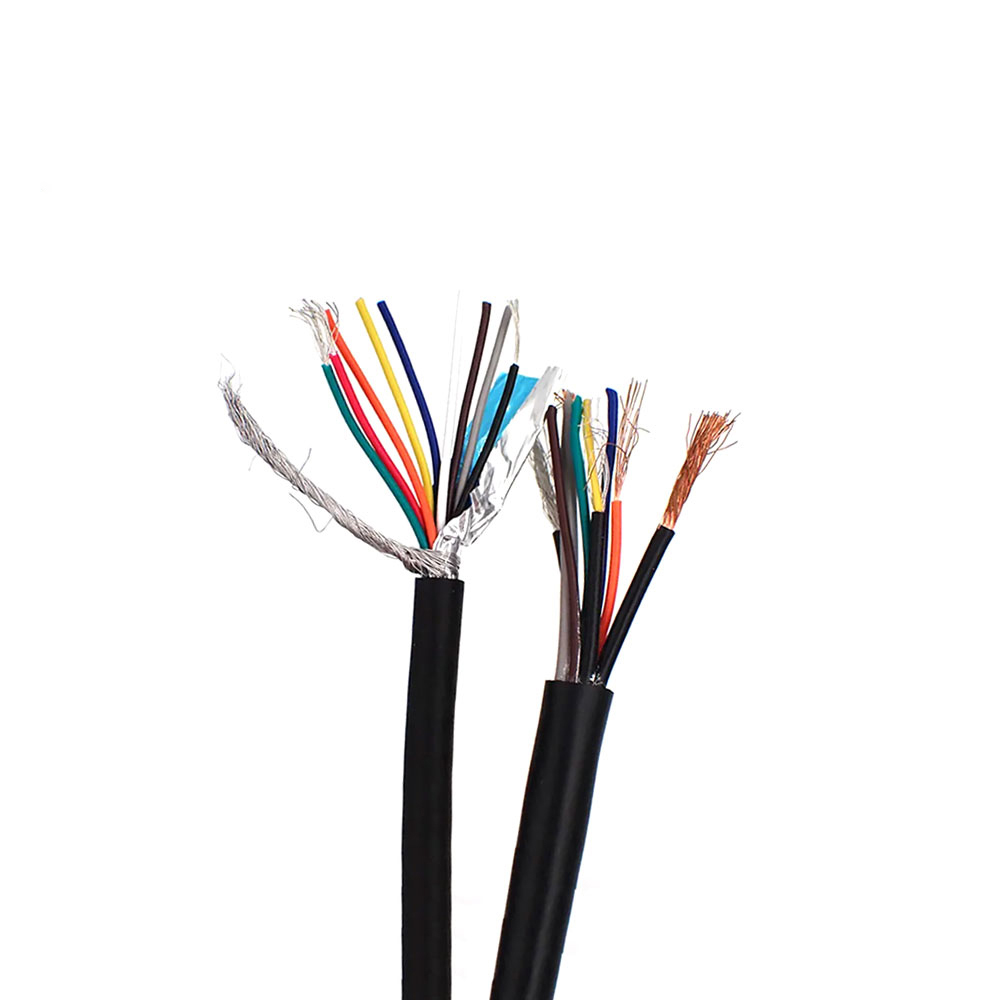

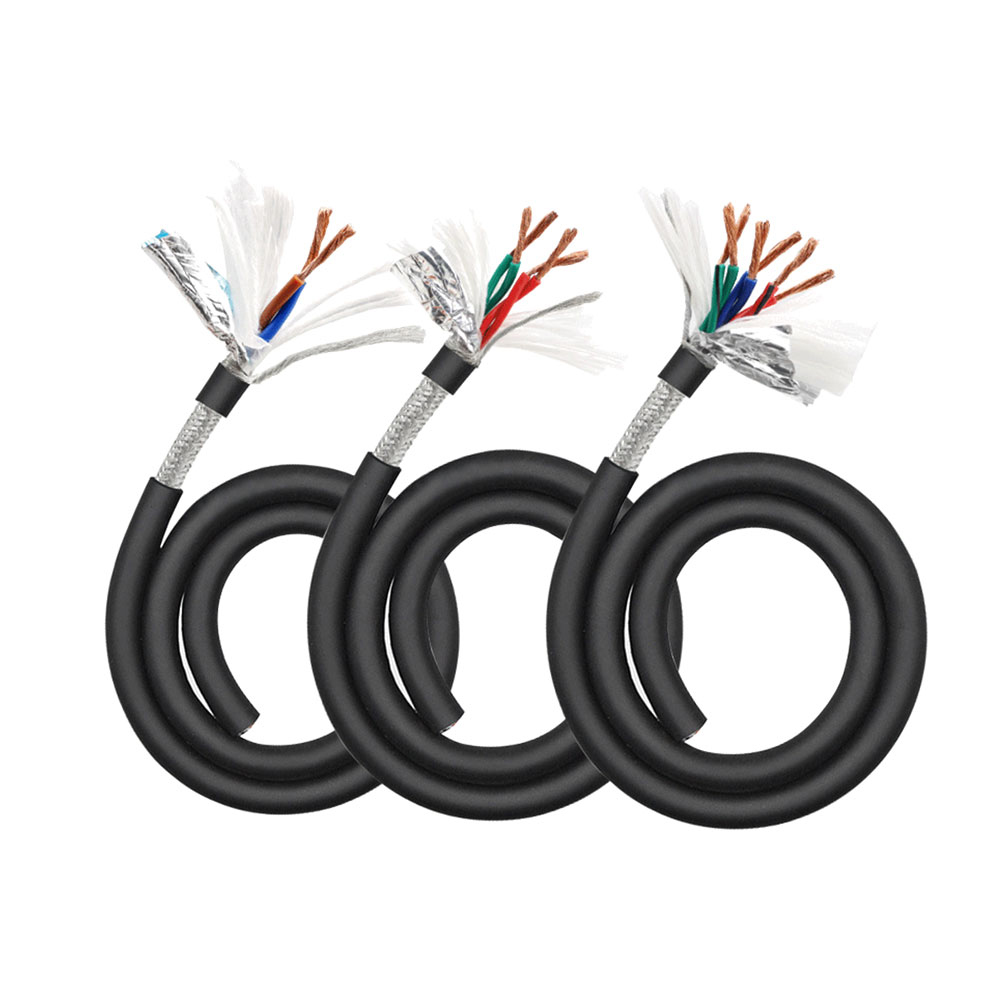

Højtydende computerkabler bruger lagdelte afskærmningsstrategier for at give både høj dækning og bredfrekvenseffektivitet. Ydeevnen af ​​et afskærmningssystem kvantificeres ved dets overførselsimpedans og afskærmningsdækningsprocent - lavere overførselsimpedans og højere dækning indikerer begge bedre EMI-afvisning.

For differentielle signalpar - arkitekturen brugt i USB, Thunderbolt, DisplayPort og Ethernet - giver individuel parafskærmning (S/FTP eller U/FTP-konstruktion) den højeste krydstaleafvisning mellem par inden for det samme kabel. Dette er kritisk, når flere højhastighedspar deler en kabelkappe, som i Cat 8 Ethernet eller aktive optiske kabelsamlinger.

Differentiel pargeometri og krydstalekontrol

Moderne højhastighedscomputergrænseflader - inklusive USB 3.2, PCIe, DisplayPort 2.1 og alle varianter af Ethernet over 1 GbE - bruger differentiel signalering, hvor data transmitteres som spændingsforskellen mellem to ledere, der bærer komplementære signaler. Denne teknik giver iboende immunitet over for common-mode støj, men den afhænger kritisk af den fysiske symmetri af de to ledere inden for hvert par. Enhver geometrisk asymmetri - forskellig isoleringstykkelse, uens læggelængde eller uensartet mellemrum - får parret til at blive skævt, hvor den ene leders signal ankommer til modtageren lidt før den anden. Ved multi-gigabit datahastigheder kan selv picosekunders skævhed forårsage modtagerafkodningsfejl.

Snoningshastigheden af ​​differentialpar er omhyggeligt konstrueret til at balancere to konkurrerende krav: stram, ensartet vridning forbedrer common-mode afvisning og mekanisk symmetri, men overdrevent stram snoning øger kablets længde i forhold til dets rute (påvirker skævhed mellem par) og kan indføre spænding i lederne. Forskellige par inden for et multi-pair kabel får bevidst lidt forskellige snoningshastigheder, så hvert par har en unik elektrisk længde, hvilket forhindrer resonant krydstale-kobling mellem par ved specifikke frekvenser.

Konnektortermineringskvalitet og kontaktpålidelighed

En kabelsamlings transmissionsstabilitet er kun så god som dens svageste forbindelsespunkt, og stik er konsekvent det mest fejludsatte element i enhver kabelsamling. Ved stikgrænsefladen påvirker mekanisk præcision, kontaktmateriale og termineringsmetode direkte signalintegriteten. Impedansdiskontinuiteter ved stik er uundgåelige - geometrien ændrer sig brat ved overgangen fra kabel til stik - men højtydende konnektordesign minimerer den elektriske længde af denne diskontinuitet og bruger matchede impedansstrukturer til at reducere refleksioner.

Forgyldte kontakter er standarden for højpålidelige computerkabelstik, fordi guldets modstandsdygtighed over for oxidation opretholder lav, stabil kontaktmodstand over tusindvis af parringscyklusser og års levetid. Kontaktmodstand, der stiger over tid - på grund af oxidation på basismetalkontakter - øger indføringstabet og introducerer signalrefleksioner. For højhastighedsapplikationer skal stikkets returtabsspecifikation (et mål for, hvor godt stikket opretholder impedanstilpasning) verificeres i forhold til protokollens krav. USB4- og Thunderbolt 4-kabler har f.eks. konnektorspecifikationer lige så krævende som selve kablet.

Faktorer, der skal verificeres ved vurdering af stikkvalitet til højhastighedsapplikationer:

• Kontaktbelægningstykkelse - minimum 0,5 µm guld over nikkelbarriere til højcyklusapplikationer
• Returtabsvurdering matchet målprotokollens frekvensområde
• Parringscyklusklassificering - USB-C-stik bør klassificeres til mindst 10.000 cyklusser
• Trækaflastningsdesign - beskytter leder-til-kontakt lodde eller krympesamling mod bøjetræthed
• Tredjepartscertificering - USB-IF-, Thunderbolt-certificering eller HDMI Forum-overensstemmelsestest

Kabellængde, aktive komponenter og protokolspecifikke grænser

Passive kabelsamlinger - dem, der kun indeholder ledere, isolering, afskærmning og konnektorer - er underlagt grundlæggende fysiske grænser for længden, over hvilken de kan opretholde tilstrækkelig signalkvalitet. Efterhånden som kabellængden øges, akkumuleres indføringstab, og den modtagne signalamplitude formindskes. Hver protokol definerer et maksimalt indsættelsestabsbudget, som kablet plus stik skal holde sig inden for. Overskridelse af dette budget får modtagerens equalizer til ikke at kompensere, hvilket resulterer i bitfejl.

Til applikationer, der kræver længder ud over den passive kabelgrænse, inkorporerer aktive kabler signalbehandlingselektronik - typisk retimere eller redrivere - i selve kabelsamlingen. Aktive optiske kabler (AOC'er) konverterer det elektriske signal til optisk i den ene ende og tilbage til elektrisk i den anden, hvilket praktisk talt eliminerer længderelateret indføringstab for løb på snesevis af meter. Disse aktive tilgange opretholder transmissionsstabilitet over afstande, der ville være fysisk umulige med passivt kobber alene, hvilket gør dem essentielle for datacenterforbindelser, lagerområdenetværk og højtydende computerklynge-backplane-forbindelser.

Test og verifikation af transmissionsstabilitet

At specificere et højtydende kabel er kun begyndelsen - det er lige så vigtigt at verificere, at det faktisk leverer stabil transmission i målinstallationen. De vigtigste elektriske parametre, der bør testes eller bekræftes i forhold til dataark, omfatter indsættelsestab (dæmpning), returtab, nær-ende krydstale (NEXT), fjern-ende krydstale (FEXT), udbredelsesforsinkelse og skævhed mellem par. For strukturerede kabelinstallationer kan felttestere såsom Fluke DSX-serien måle alle disse parametre og bekræfte, at det installerede kabelanlæg opfylder dens normerede kategori.

For individuelle kabelsamlinger – et Thunderbolt 4-kabel, en højhastigheds-HDMI-samling eller en PCIe Gen 5-stigning – giver protokolspecifik overensstemmelsestest udført af det relevante industricertificeringsorgan den stærkeste forsikring om transmissionsstabilitet på tværs af hele spektret af driftsforhold. At købe certificerede samlinger fra anerkendte producenter i stedet for umærkede alternativer, der hævder overholdelse uden testbevis, er den mest pålidelige måde at sikre, at transmissionsstabilitet opfylder kravene til højtydende computerapplikationer på lang sigt.
